前面分享了 CAD 线路里程标注插件之后，有用户反馈了以下两个问题：
1、单点里程标注没法连续标注：今天这个版本就把这个问题修复了。
2、小数位数无法记忆：本身绘图单位和小数位数是联动匹配的，但有的用户想自定义小数位数。每次自定义之后，小数位数又会恢复到原有匹配的位数。用户问能不能把自定义的小数位数改成记忆功能。

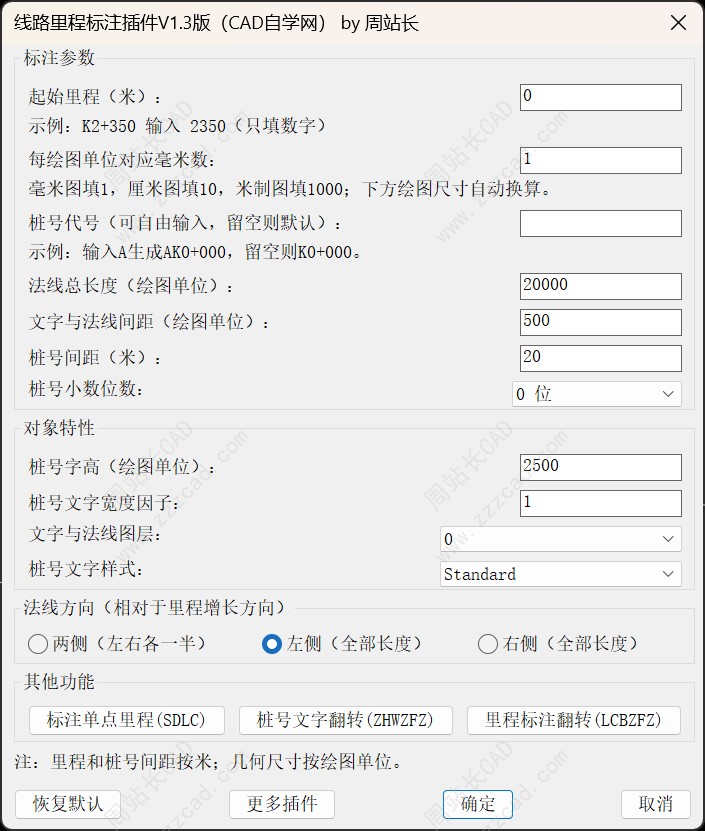

新版本界面如下。
CAD里程标注V1.3版下载链接：点击下载
线路里程标注插件 V1.3 介绍
线路里程标注插件 V1.3 是一款面向道路、管线及工程测量图纸的 AutoCAD 实用工具。插件可以从线路任意位置建立里程基准，自动完成批量桩号标注，并提供连续单点补标、桩号文字翻转和整组标注换侧等功能。
相比 V1.2，V1.3 重点优化了单点补标效率、小数位联动逻辑和文字翻转流程。现在只需设置一次线路、基准里程和增长方向，即可连续补充多个桩号；切换绘图单位时，小数位会智能联动，同时保留用户手动设置；翻转文字时也会自动读取当前图纸保存的文字与法线间距，更适合毫米、厘米、分米和米制图纸混合使用。
插件主要功能：
适配多种绘图单位
通过设置“每绘图单位对应毫米数”，可适配常见工程图纸：
- 毫米图输入 1
- 厘米图输入 10
- 分米图输入 100
- 米制图输入 1000
起始里程、目标里程和桩号间距统一按米输入；法线长度、文字高度、文字与法线间距按当前绘图单位设置，单位关系清晰，不容易混淆。
绘图尺寸自动换算
修改绘图单位后，法线长度、文字高度和文字与法线间距会自动换算，使标注在不同单位图纸中保持基本一致的实际尺寸，无需逐项重新计算。
桩号小数位智能联动
毫米、厘米、分米和米制图分别推荐使用 0、1、2、3 位小数。
V1.3 会在切换绘图单位时自动调整小数位；如果已经手动修改过小数位，插件会保留用户设置，不会强制覆盖，兼顾自动化和特殊标注要求。
任意位置建立里程基准
里程基准点不受线路端点限制，支持两种确定方式：
- 在线路附近任意点取，插件自动投影到线路，再点取里程增长方向。
- 选择线路起算端，再输入基准点距该端点的沿线距离，精确确定基准位置。
基准点可位于线路中部，适合已有控制桩、分段线路及局部补充标注等场景。
自动判断里程增长方向
点取基准点时，通过在线路增长方向上再点一点确定方向；输入沿线距离时，所选起算端会同时作为距离零点和里程增长方向依据。
左右侧标注均以里程增长方向为准，避免因线路原始绘制方向不同而产生左右混乱。
桩号自动整桩对齐
基准点和里程增长方向终点始终标注，中间桩号根据实际里程自动寻找下一个整桩位置。
即使基准点不是整桩，插件也不会简单地从基准点等距排列，而是按设定间距与绝对里程对齐，并兼容负里程和带小数的桩号。
支持两侧、左侧和右侧标注
法线方向可选择：
- 两侧：法线总长度左右各占一半。
- 左侧：全部法线长度绘制在增长方向左侧。
- 右侧：全部法线长度绘制在增长方向右侧。
桩号文字会根据法线方向自动调整角度和对齐方式，尽量保持正向可读。
连续单点补充标注
使用 SDLC 命令，或在 LCBZ 设置窗口中点击“标注单点里程”，只需设置一次线路、里程基准点和增长方向，即可连续补充多个桩号。
每次补标均可：
- 直接在线路附近点取标注位置。
- 输入目标里程，精确生成指定桩号。
- 按回车结束连续标注。
适合加桩、特殊位置标注和批量标注后的遗漏补充，无需每标一个桩号就重新执行命令。
桩号文字批量翻转
使用 ZHWZFZ 命令，可批量翻转方向不合适的单行桩号文字。
翻转时会同步切换文字对齐方式，并根据文字与法线间距调整位置；再次执行可以恢复原方向。V1.3 会优先使用当前设置窗口中的间距，直接运行命令时则读取当前 DWG 已保存的间距，减少不同绘图单位下因固定默认值造成的位置偏差。
整组里程标注换侧
使用 LCBZFZ 命令，可将本插件生成的单侧法线及对应桩号文字批量翻转到线路另一侧。
翻转后法线长度、文字角度及文字与法线间距保持不变，再次执行可切换回原侧。该功能适用于单侧标注，不用于左右贯通的双侧法线。
参数集中设置
插件支持设置：
- 起始里程
- 绘图单位换算关系
- 桩号代号
- 法线总长度和标注方向
- 桩号间距
- 文字高度和宽度因子
- 文字与法线间距
- 桩号小数位数
- 文字与法线图层
- 桩号文字样式
桩号代号留空时生成 K0+000，输入 A 时生成 AK0+000。选择固定字高的文字样式时，插件会自动采用该样式的固定高度。
参数按图纸分别记忆
所有设置保存在当前 DWG 图纸中，再次打开同一图纸时自动恢复。不同图纸可以分别保存各自的绘图单位、桩号格式和标注参数，互不影响。
单点标注不会覆盖当前图纸已经保存的批量桩号间距。
操作入口集中
插件提供四个命令：
- LCBZ：自动间距批量标注
- SDLC：连续单点补充标注
- ZHWZFZ：批量翻转桩号文字
- LCBZFZ：批量翻转单侧里程标注
后三项功能也可以直接从 LCBZ 设置窗口进入。
撤销和异常保护
批量标注及批量翻转操作采用撤销组管理，可使用一次 U 命令撤销本次操作；连续单点补标按单个桩号分别建立撤销记录，方便逐个撤回。
插件还会检查标注图层和文字样式，避免在锁定图层或无效样式下生成不完整标注。
通过多单位图纸适配、任意里程基准、智能整桩对齐、连续单点补标、双侧或单侧标注以及两种批量翻转功能，线路里程标注插件 V1.3 可以覆盖道路、管线和工程测量图纸中的常见里程标注场景，使桩号绘制更加快速、准确、统一和易于调整。
注：本插件采用一机一码，会员或单独购买用户最多可授权 3 台电脑。
往期教程：
CAD线路里程标注插件V1.0版使用教程：点击查看
CAD线路里程标注插件V1.1版使用教程：点击查看
CAD线路里程标注插件V1.2版使用教程：点击查看
今天我们就主要看一下单点连续标注的操作，其他的教程大家可以看一下往期教程，也就是上面的链接。

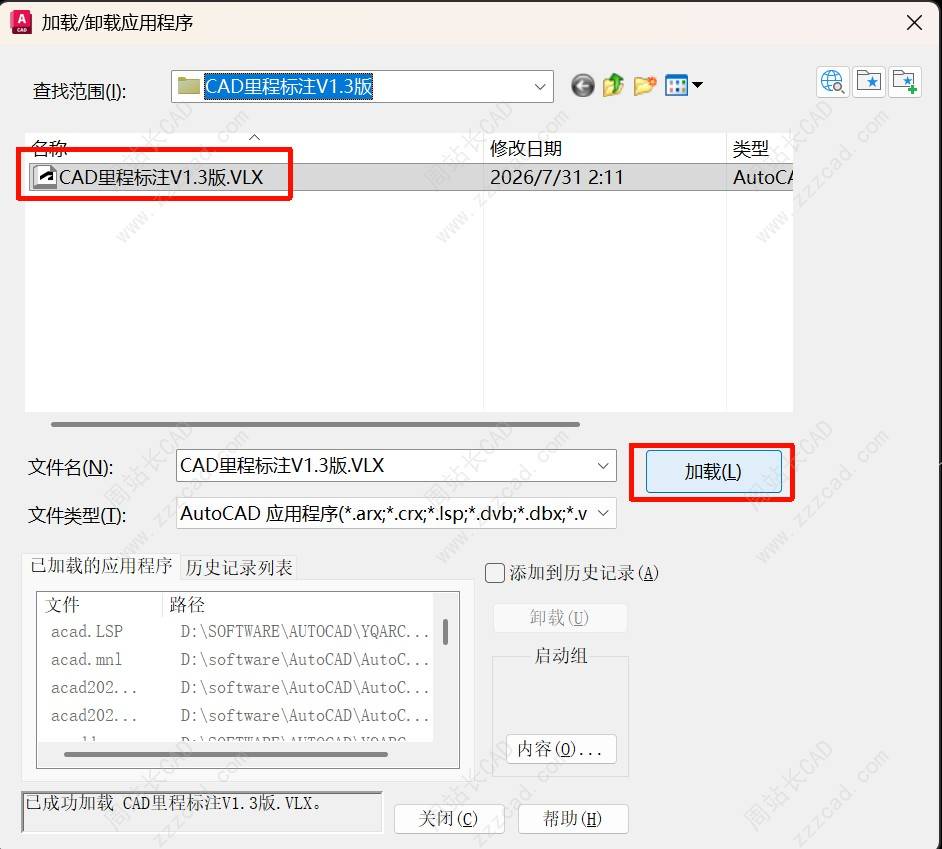

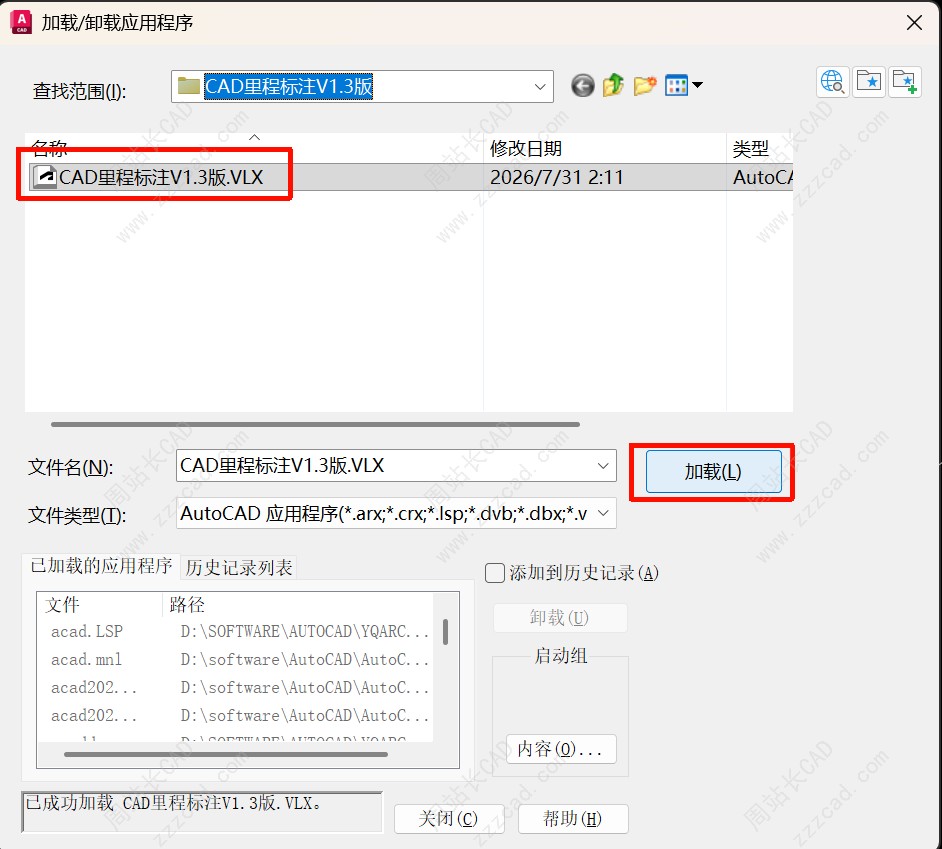

输入快捷键 AP，弹出“加载和卸载应用程序”窗口，选择我们需要加载的插件，点击加载。
单点连续里程标注有两种启动方式：一种是通过快捷键，一种是通过窗口中的按钮。
方式1：快捷键：SDLC
输入快捷键SDLC回车。

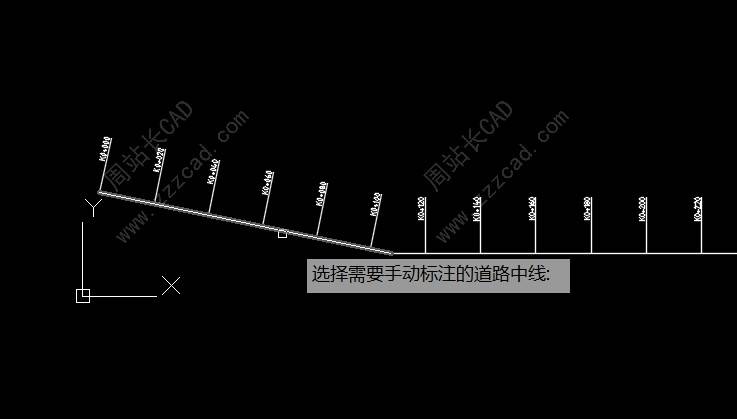

选择标注的道路中线。

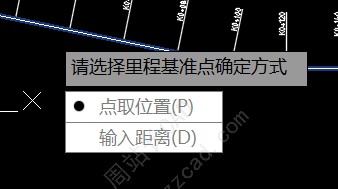

选择确定里程基准点的方式。

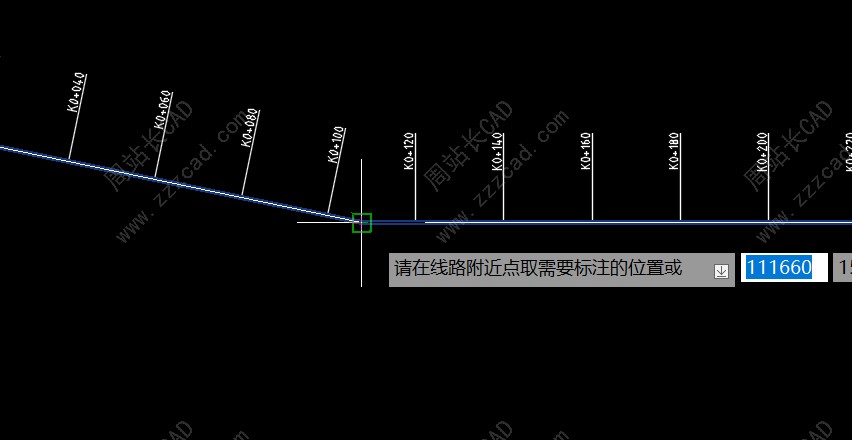

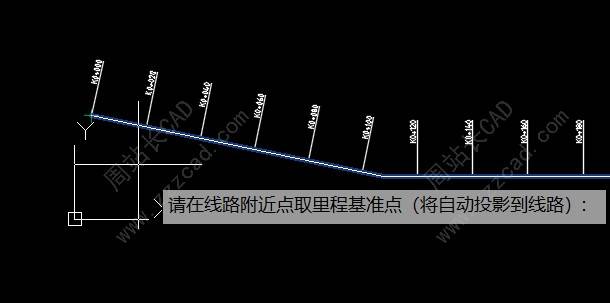

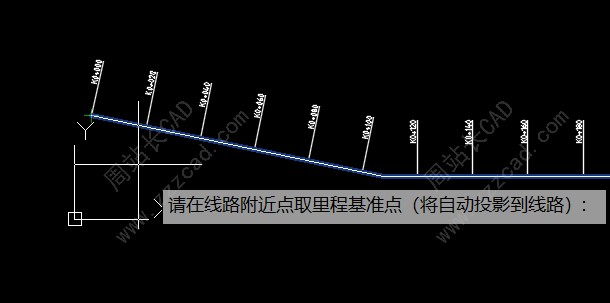

选择基准点，比如为这个左端点。

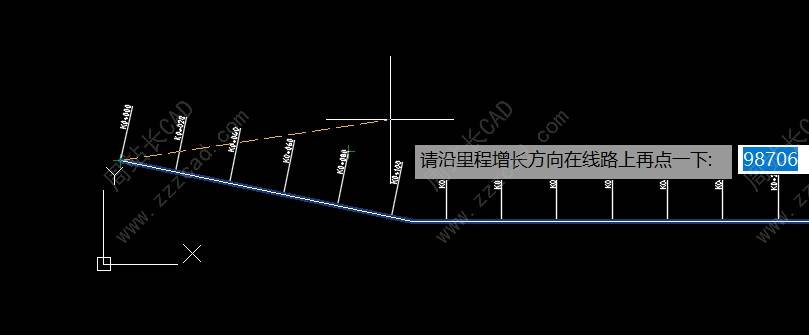

在里程增长方向任意点一点就行，水平随便点就行，不一定要在道路中线上点。

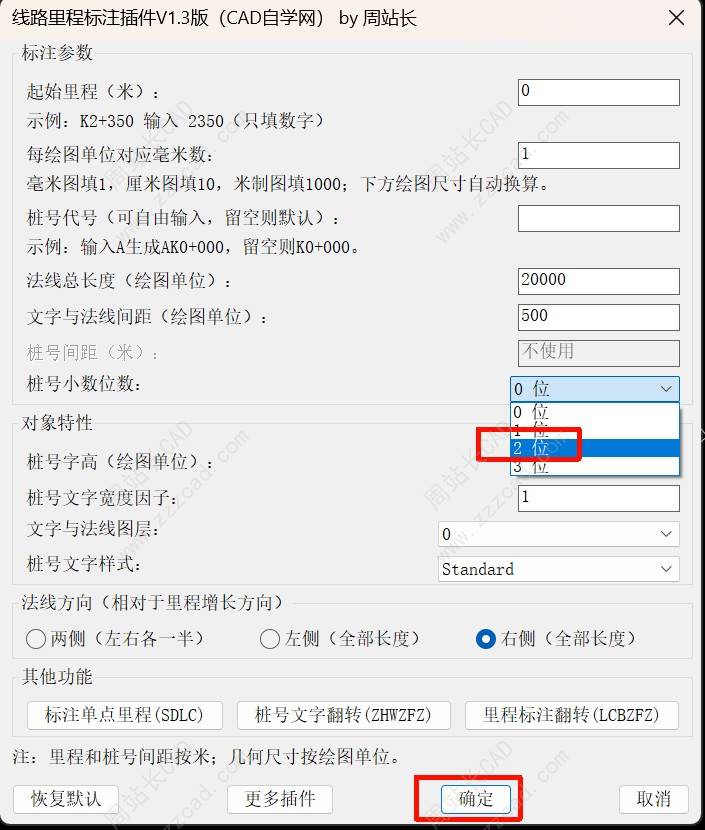

设置这些参数，我这边就不设置了。比如绘图单位是 1mm 的时候，桩号的小数位数智能匹配是 0，我把它改成 2。

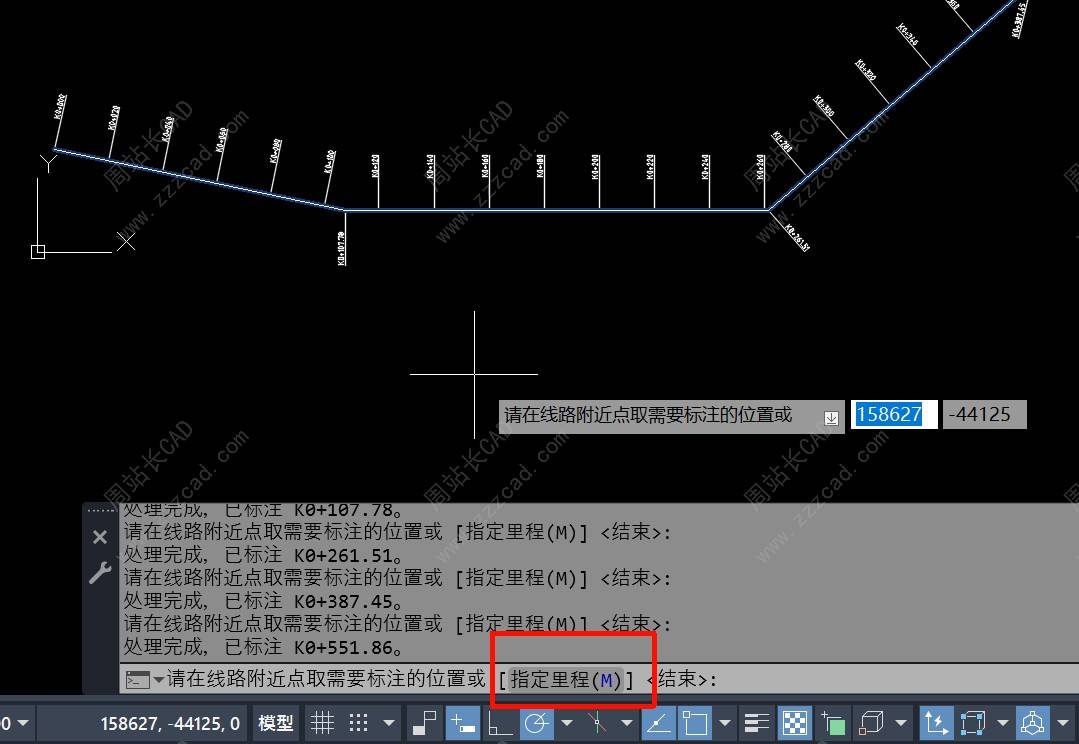

这时我们就可以连续单击我们需要增补的里程点。
也可以输入里程进行标注。

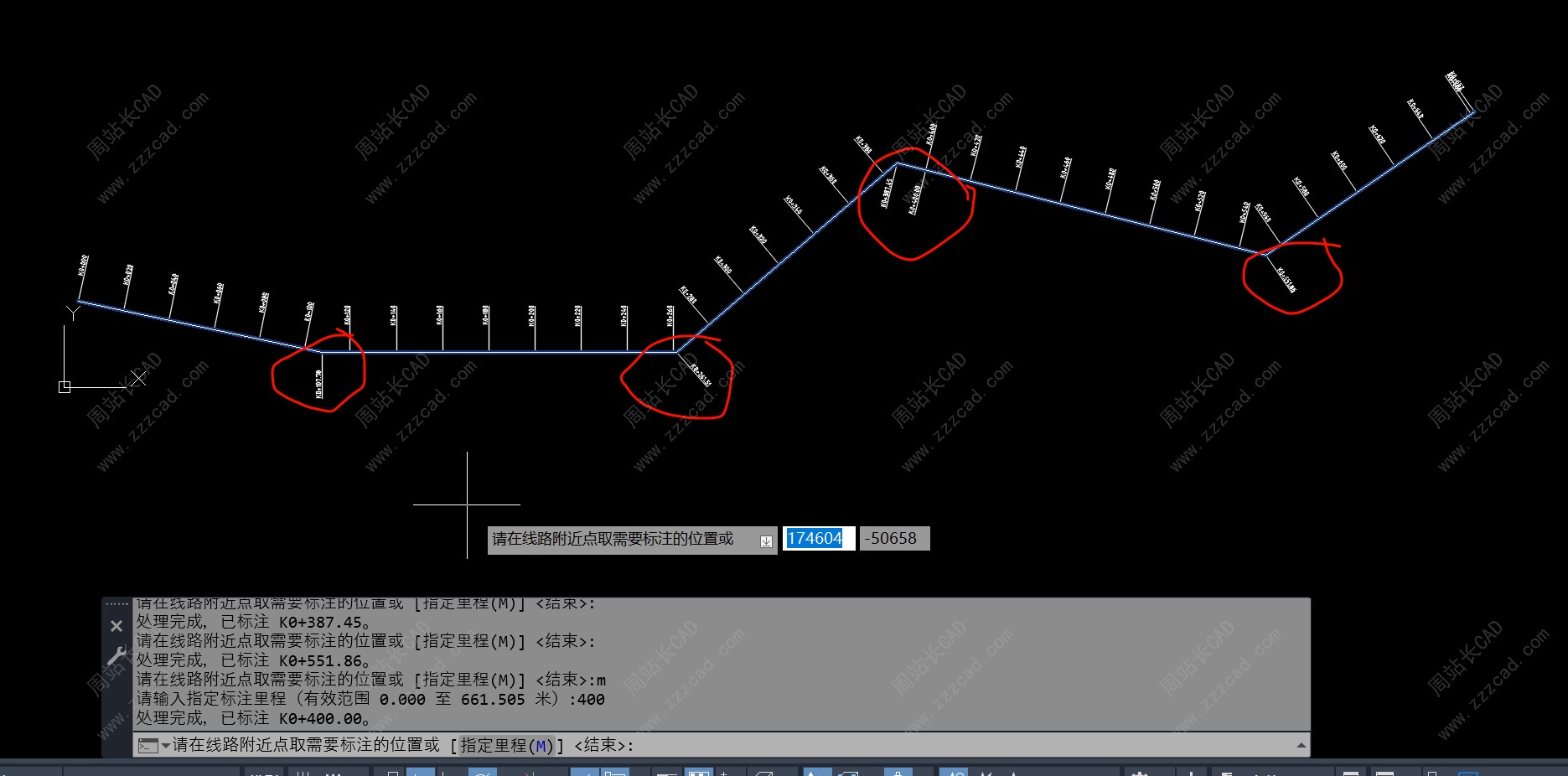

结果如图。
方式2：

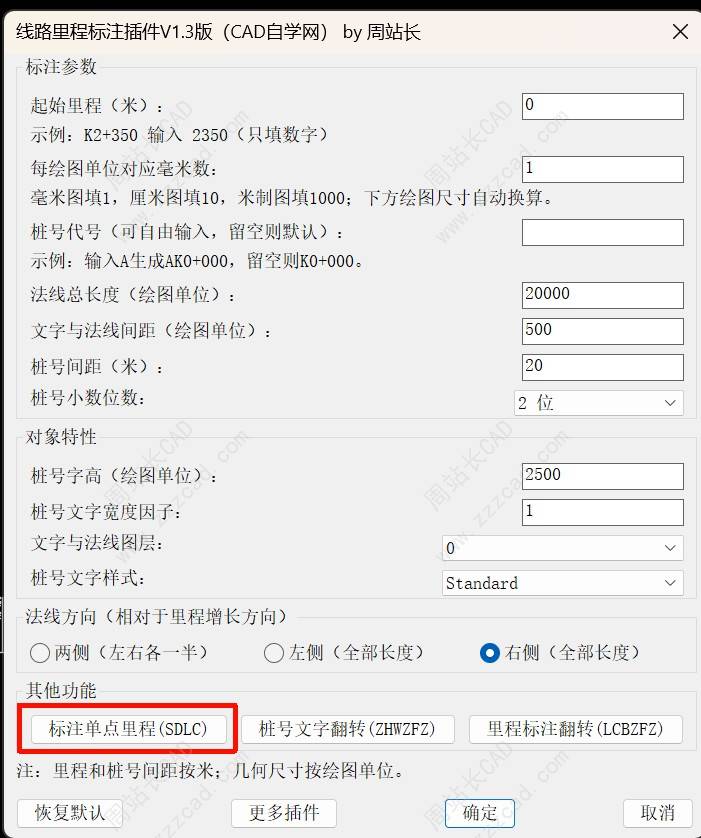

另外，也可以通过主命令 LCBZ 进去，点击“标注单点里程”，它会沿用你 LCBZ 的里程基准点和里程的增长方向，非常方便。
完。
