CAD怎么直接照搬设置好的布局?

有时候,我们在绘制的图,并没有设置布局,但是又要求布局出图。但是别的小伙伴已经设置好布局了,能不能照搬过来?能!

前提是,你们模型中的图纸一定是在同一个位置的。不然引入的布局,可能看不到模型内容。

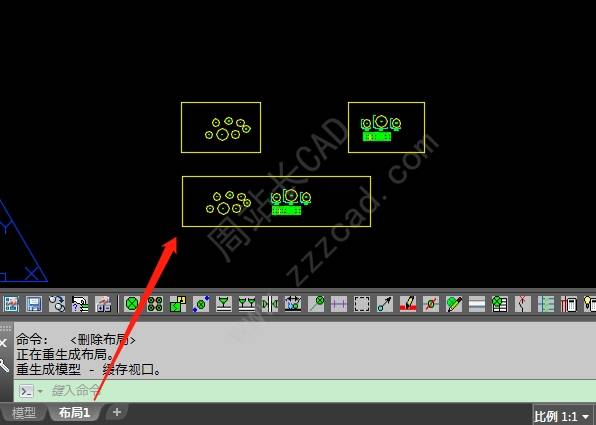

如下图,是一个设置好的布局。

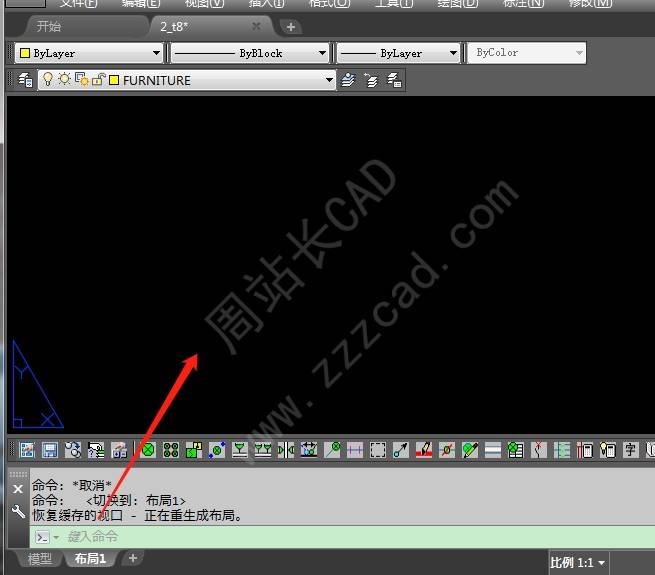

现在图里,是没有设置好布局的。

那么怎么一键引入,不再自己设置呢?

打开自己的图,在布局选项卡处,单击鼠标右键。

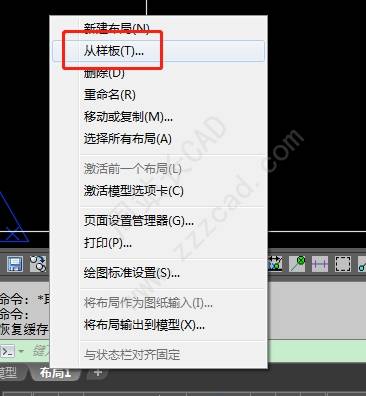

在弹出的菜单中,单击从样板

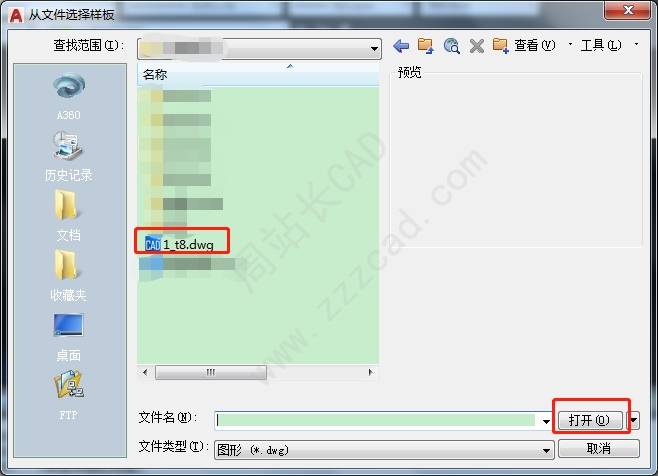

然后,选择已经设置好布局的图,单击打开。

选择从图中引入的布局,单击确定。

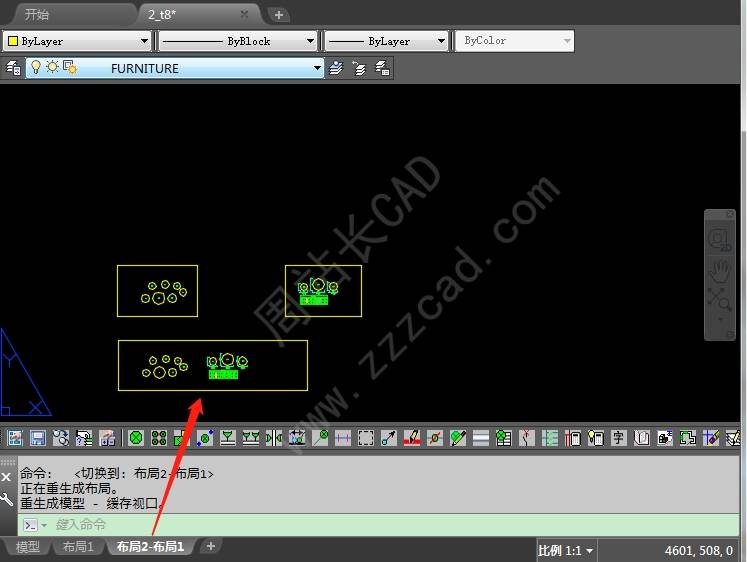

如此,便把现成的布局,直接照搬到了现在图纸中。

一定要注意到前提,前提是你们模型中的图纸,在同一个位置。不然引入的布局视口内容可能显示为空。

完。
