CAD中tt临时点命令怎么用

CAD中有三个非常好用,但很多人不知道的辅助命令:tt、tk、fro,今天给大家介绍第一个命令tt,我一般叫他临时点,他可以方便的在绘图过程中创建不同的临时点,辅助作图。

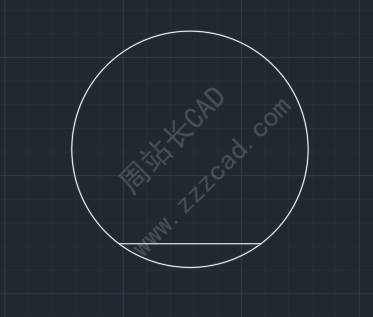

比如下图,如何绘制这个60的线,方法有很多,我们用TT看看。

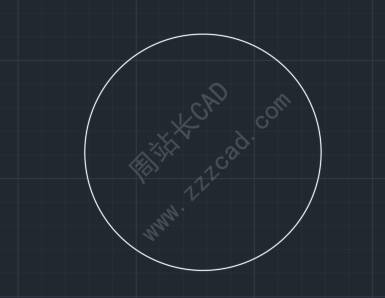

首先绘制一个半径50的圆;

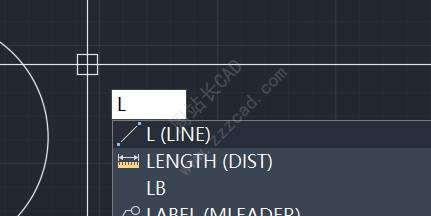

输入直线L命令回车;

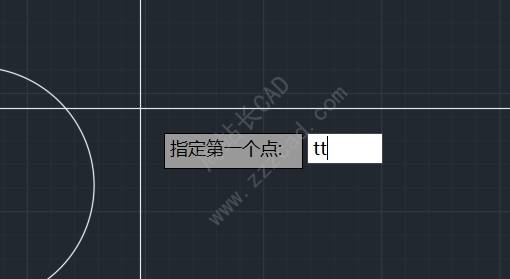

输入tt回车;

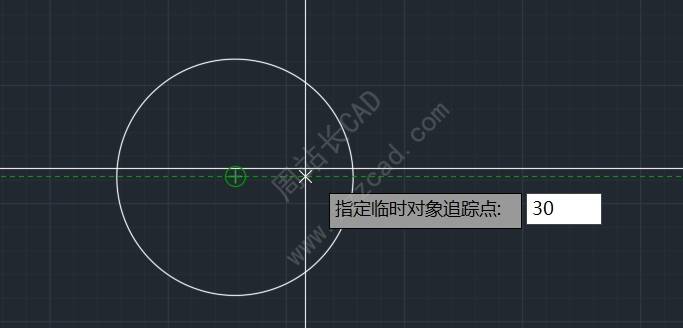

捕捉到圆心,不要点击,向右,输入30回车;

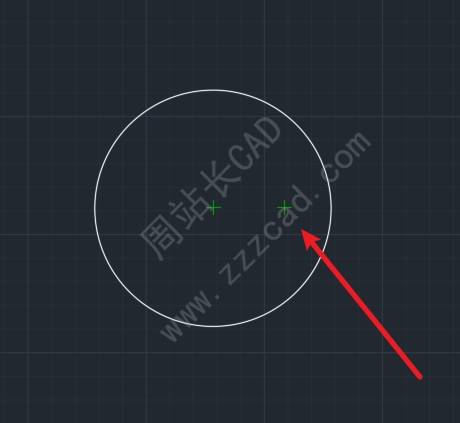

这时就会产生一个临时点;

注:光标不要靠近临时点,靠近再移开是取消临时点。

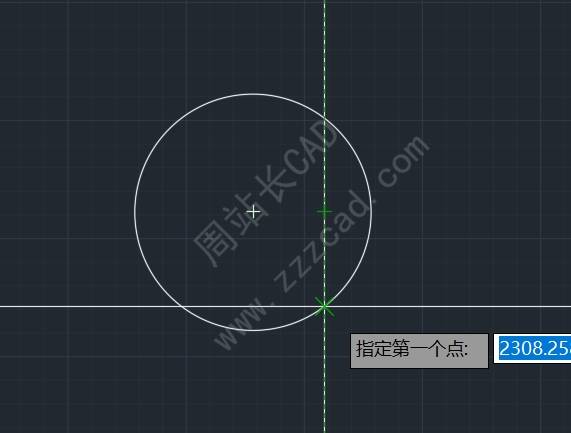

通过临时点向下会与圆有个交点,单击;

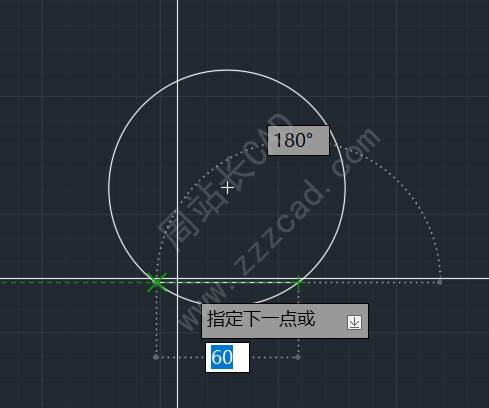

水平向左与圆交于另一点,如图;

单击绘制完成。
