TK命令,CAD临时追踪命令怎么用

前面我们分享了CAD  tt命令怎么用,他可以创建无数个虚点来进行辅助定位,今天我们介绍一个新命令,tk,临时追踪,他可以水平或垂直无限的指定长度追踪下去。

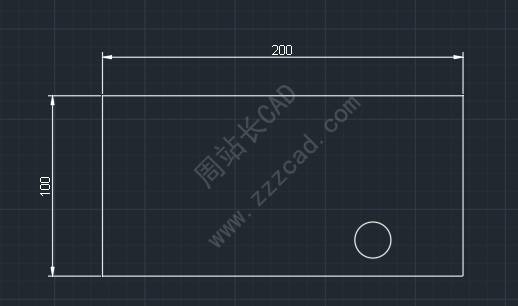

比如下面这个图,如何一个TK定位那个圆。

圆心的定位,重点不在这图,在TK用法,学会了以后灵活运用非常方便。

步骤:

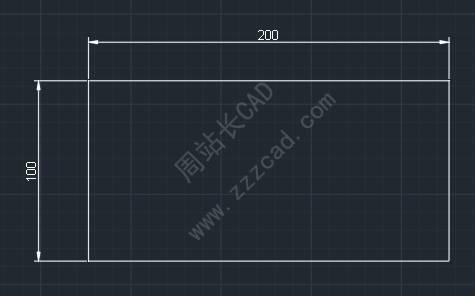

1、很显然200x100的长方形;

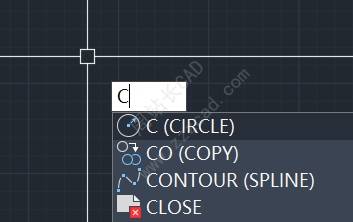

2、输入圆命令C回车;

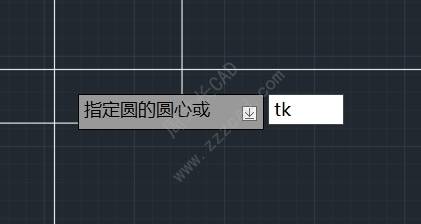

3、接着输入TK回车;

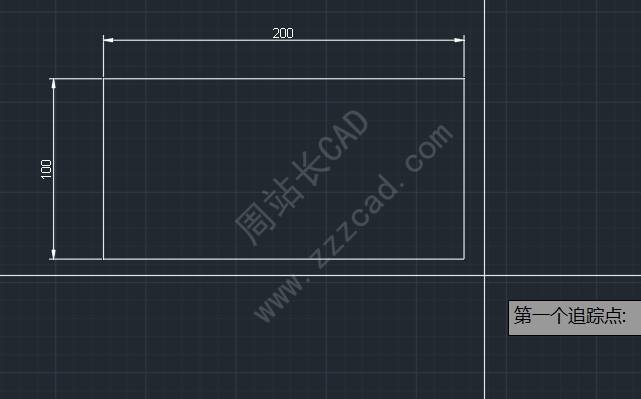

4、提示指定第一个追踪点,这时指定右下角一点;

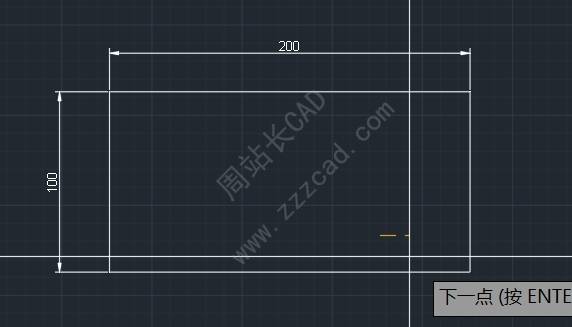

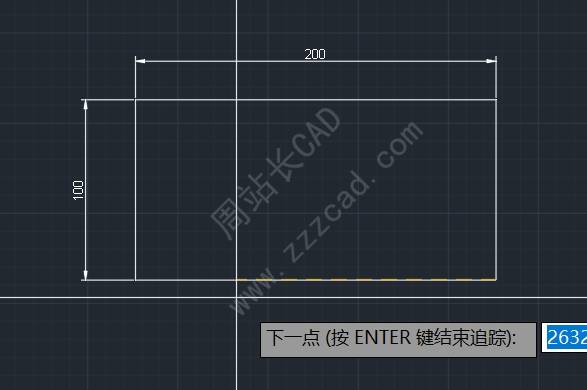

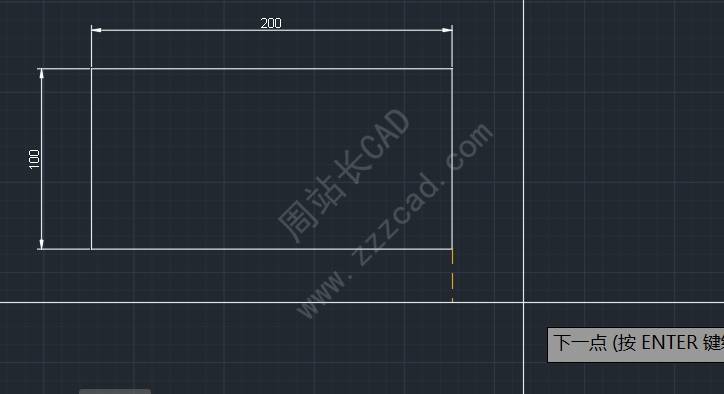

5、这时提示下一点,我们可以看到光标只可以往一个方向移动,如图所示是Y方向,如果我们需要切换方向,需要将光标移动到第一点处,再重新往X方向拉即可;

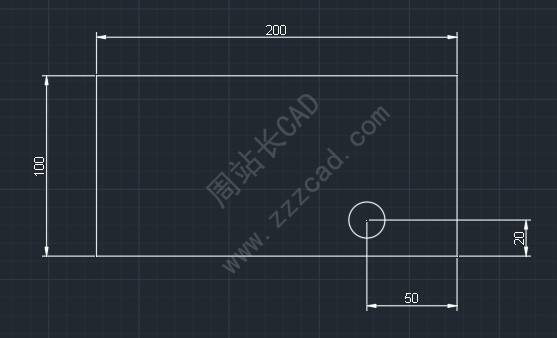

6、接着我们只需要输入圆心相对于第一点的位置即可。

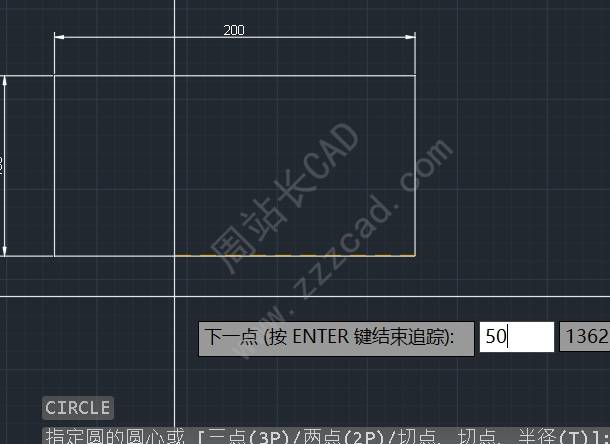

如图,首先是X,输入50回车;

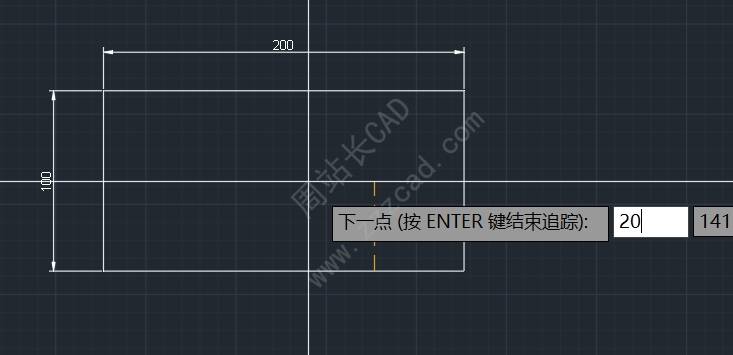

7、向上y方向输入20回车;

8、这时仍然提示下一点,我们之间回车确定;

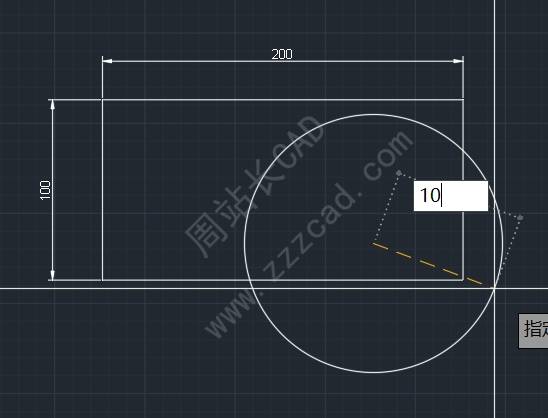

9、输入圆的半径即可;
