线路里程标注插件 V1.4 介绍：
线路里程标注插件 V1.4 是一款面向道路、管线及工程测量图纸的 AutoCAD 实用工具。插件可以在线路任意位置建立里程基准，自动完成批量桩号标注，并提供连续单点里程偏距标注、文字方向翻转和整组标注换侧等功能。
相比 V1.3，V1.4 重点增加了单点偏距标注和点击侧自动判断功能，并重新设计了绘图单位设置及翻转命令。使用 SDLC 点取线路附近位置时，插件会计算该点到线路的偏距，自动判断左偏或右偏，同时让法线落在用户点击的一侧。桩号与偏距文字分别放在法线两侧，避免相互重叠。
插件主要功能
适配多种绘图单位
绘图单位改为下拉列表，可直接选择：
- 毫米
- 厘米
- 分米
- 米
默认使用毫米，不再需要手动填写“每绘图单位对应毫米数”。
起始里程、目标里程和桩号间距统一按米输入；法线长度、文字高度及文字与法线间距按当前绘图单位设置，减少单位换算错误。
绘图尺寸自动换算
切换绘图单位后，插件会自动换算法线长度、文字高度和文字与法线间距，使标注在不同单位图纸中保持基本一致的实际尺寸。
例如从毫米切换为米时，原来以毫米设置的绘图尺寸会自动换算为对应的米制数值，无需逐项重新计算。
V1.4 同时兼容旧版图纸中已经保存的单位及尺寸参数，打开旧图后会按新版绘图单位规则进行换算。
桩号小数位智能联动
毫米、厘米、分米和米制图纸分别推荐使用：
- 毫米：0 位小数
- 厘米：1 位小数
- 分米：2 位小数
- 米：3 位小数
切换绘图单位时，桩号小数位会自动调整；如果用户已经手动修改过小数位，插件会保留用户设置，不会强制覆盖。
偏距小数位独立设置
V1.4 增加“偏距小数位数”设置，默认保留 0 位小数。
偏距小数位与桩号小数位相互独立，可以根据图纸精度分别设置。例如桩号使用 3 位小数时，偏距仍可设置为 0 位或其他位数。
任意位置建立里程基准
里程基准点不受线路端点限制，支持两种确定方式：
- 在线路附近任意点取，插件自动将点投影到线路，再点取里程增长方向。
- 选择线路起算端，再输入基准点距该端点的沿线距离，精确确定基准位置。
基准点可以位于线路中部，适合已有控制桩、分段线路及局部补充标注等场景。
自动判断里程增长方向
点取里程基准点时，需要在线路增长方向上再点一点，以确定里程增长方向。
采用输入沿线距离的方式时，所选择的线路端点同时作为距离零点和里程增长方向依据。
左侧、右侧以及左偏、右偏均以里程增长方向为准，不受线路原始绘制方向影响。
桩号自动整桩对齐
基准点和里程增长方向终点始终标注，中间桩号根据实际里程自动寻找下一个整桩位置。
即使基准点不是整桩，插件也不会简单地从基准点等距排列，而是按照设定间距与绝对里程对齐，并兼容负里程和带小数的桩号。
支持两侧、左侧和右侧标注
法线方向可以选择：
- 两侧：法线总长度左右各占一半。
- 左侧：全部法线长度绘制在里程增长方向左侧。
- 右侧：全部法线长度绘制在里程增长方向右侧。
桩号文字会根据法线方向自动调整角度和对齐方式，尽量保持正向可读。
连续单点里程偏距标注
使用 SDLC 命令，或者在 LCBZ 设置窗口中点击“标注单点里程”，只需设置一次线路、里程基准点和增长方向，即可连续补充多个单点标注。
每次补标可以：
- 在线路附近点取需要标注的位置。
- 输入目标里程，精确生成指定桩号。
- 按回车结束连续标注。
适合加桩、特殊位置标注以及批量标注后的遗漏补充，无需每标一个桩号就重新执行命令。
自动标注左偏、右偏和偏距
使用 SDLC 在线路附近点取位置时，插件会将点投影到线路，并计算点取位置到线路的平面最短距离。
偏距方向根据里程增长方向自动判断，生成类似以下文字：
左偏 8m右偏 12.5m- 点取位置在线路上时显示为
偏距 0m
偏距单位跟随绘图单位自动变化：
- 毫米图显示
mm - 厘米图显示
cm - 分米图显示
dm - 米制图显示
m
指定目标里程时没有线路外的点取位置，因此只标注桩号，不生成偏距文字。
点击侧自动确定法线方向
SDLC 在线路附近点取标注位置时，会判断用户点在线路的哪一侧，并让法线自动落在点击侧。
此时法线方向不受设置窗口中的左侧或右侧选项限制，每个点都可以根据实际点击位置分别落在不同侧。
如果点取位置正好在线路上，或者采用指定里程方式，则继续使用设置窗口中的法线方向。
无论从主界面点击 SDLC，还是直接输入 SDLC 命令，自动判侧规则都相同。
桩号与偏距文字自动分开
单点偏距标注生成后：
- 桩号文字按照普通文字与法线间距放置。
- 偏距文字放在法线另一侧。
- 偏距文字额外退开一个字高加文字间距。
这样可以避免桩号和偏距文字挤在一起，提高曲线、斜线及密集图纸中的可读性。
单点偏距标注开关
设置窗口增加“是否标注单点里程偏距”开关，默认开启。
- 开启：SDLC 点取位置时标注桩号、偏距和法线。
- 关闭：SDLC 始终只标注桩号和法线，不生成偏距文字。
关闭开关后，偏距小数位数设置会自动停用。开关状态保存在当前 DWG 图纸中，再次打开图纸时会自动恢复。
关闭偏距标注不会影响 SDLC 的点击侧判断和法线自动换侧功能。
文字方向翻转
使用 WZFXFZ 命令，可以批量翻转方向不合适的桩号和偏距文字。
V1.4 会自动识别两类文字，并分别处理：
- 桩号文字按照普通文字与法线间距镜像。
- 左偏、右偏及偏距文字按照“字高＋间距”向相反方向镜像。
同时选择桩号和偏距文字时，两条文字会分别按照各自规则翻转，不会挤到一起。再次执行命令可以恢复原来的文字方向和位置。
直接运行命令时，插件会读取当前 DWG 已保存的文字与法线间距。
整组标注换侧
使用 ZZBZHC 命令，可以将插件生成的单侧里程标注整体换到线路另一侧。
整组换侧会同时处理：
- 单侧里程法线
- 桩号文字
- 对应的偏距文字
换侧后，法线长度、文字角度、文字间距以及桩号与偏距文字的相对位置保持不变。再次执行命令可以切换回原侧。
该功能用于单侧法线标注，不适用于左右贯通的双侧法线。

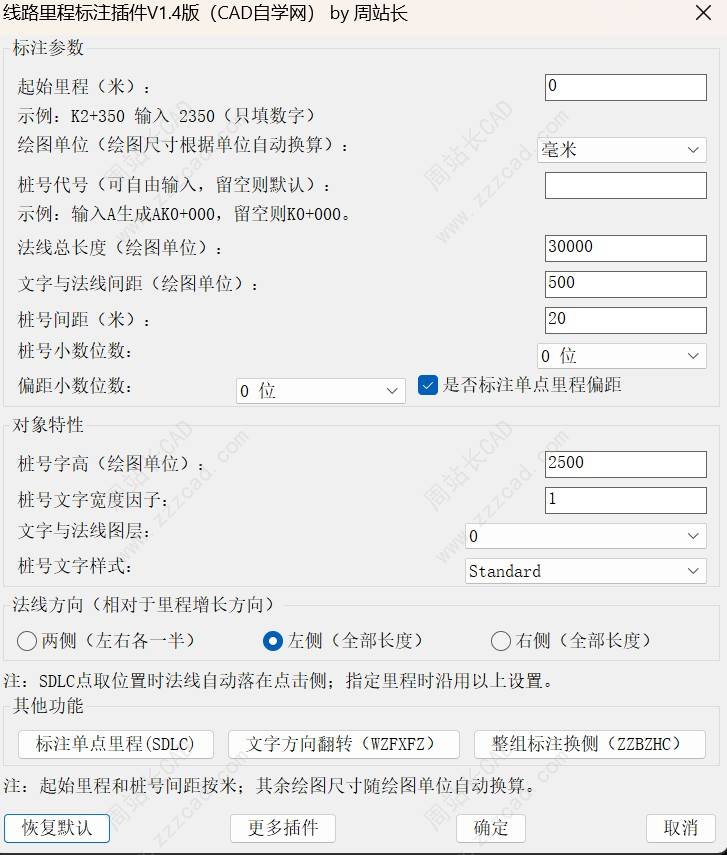

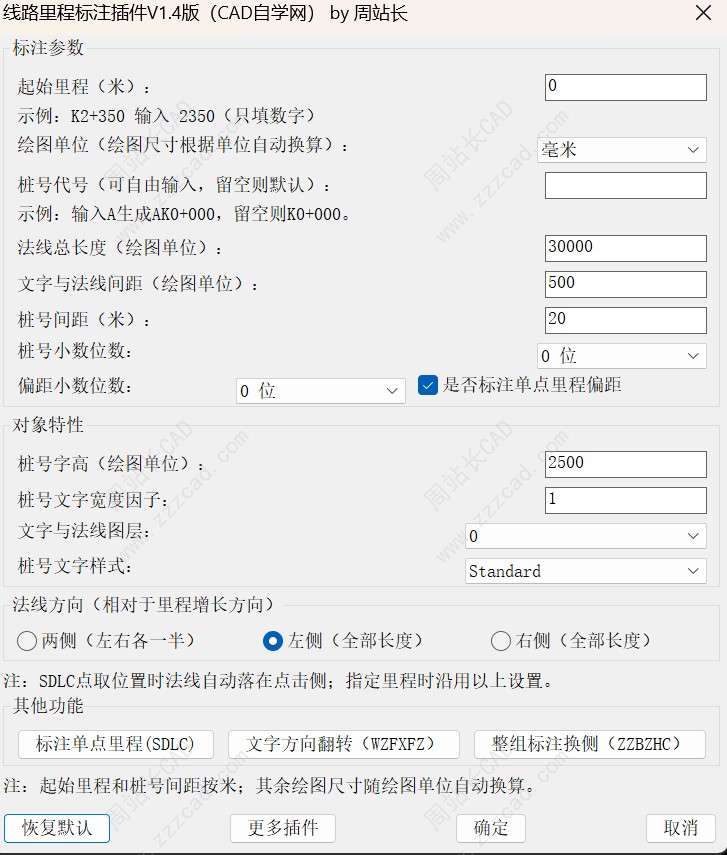

参数集中设置
插件支持集中设置：
- 起始里程
- 绘图单位
- 桩号代号
- 法线总长度
- 法线标注方向
- 桩号间距
- 桩号小数位数
- 偏距小数位数
- 是否标注单点里程偏距
- 文字高度
- 文字宽度因子
- 文字与法线间距
- 文字与法线图层
- 桩号文字样式
桩号代号留空时生成 K0+000，输入 A 时生成 AK0+000。
选择固定字高的文字样式时，插件会自动采用该文字样式的固定高度。
参数按图纸分别记忆
所有设置都保存在当前 DWG 图纸中，再次打开同一图纸时会自动恢复。
不同图纸可以分别保存各自的：
- 绘图单位
- 桩号格式
- 偏距设置
- 法线尺寸
- 文字参数
- 图层和文字样式
不同图纸之间互不影响。
单点标注不使用桩号间距，也不会覆盖当前图纸已经保存的批量桩号间距。
操作入口集中
插件提供四个命令：
LCBZ：自动间距批量标注SDLC：连续单点里程偏距标注WZFXFZ：文字方向翻转ZZBZHC：整组标注换侧
SDLC、WZFXFZ 和 ZZBZHC 也可以直接从 LCBZ 设置窗口进入。
V1.4 已不再使用旧版的 ZHWZFZ 和 LCBZFZ 命令。
撤销和异常保护
批量里程标注、文字方向翻转及整组标注换侧均采用撤销组管理，可以使用一次 U 命令撤销本次操作。
连续单点标注按照每个桩号分别建立撤销记录，方便逐个撤回。
插件还会检查标注图层和文字样式，避免在锁定图层、无效图层或无效文字样式下生成不完整标注。整组换侧过程中如果部分对象修改失败，插件会尝试恢复该组对象，避免法线和文字发生错位。
通过多单位图纸适配、任意里程基准、智能整桩对齐、连续单点里程偏距标注、点击侧自动判断以及两种批量调整功能，线路里程标注插件 V1.4 可以覆盖道路、管线和工程测量图纸中的常见里程标注场景，使桩号及偏距绘制更加快速、准确、统一和易于调整。
