五一前分享了CAD长度统计工具，由于太好用，五一被太多人催更了，五一后上班的第一天就和大家见面啦，主要更新如下：
1、修改添加图层、线型、颜色添加方式，现在支持多选，并且不会因为图层等太长而被遮挡，而且增加了拾取图层、线型、颜色按钮。
2、新增合并线型、合并图层以及相同长度单独统计。
3、修复由于改变UCS导致编号、标注、表格文字错位问题。
4、增加FCCD反查功能，这个命令特别好用，也是本插件特性之一。
5、其他细节优化。

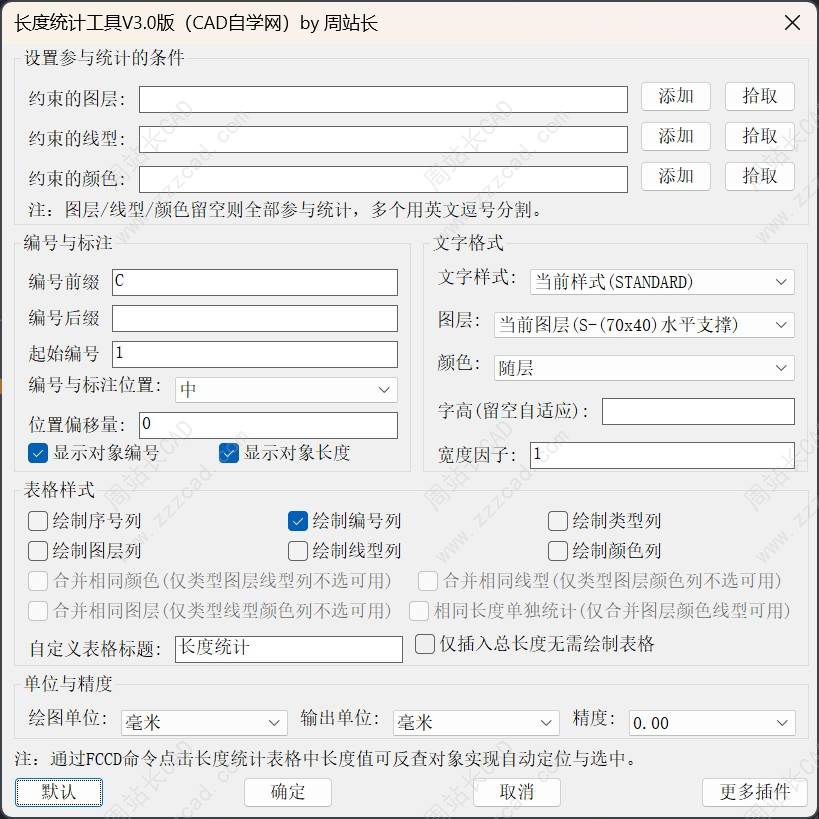

新版界面如下。
CAD长度统计工具V3.0版下载链接：点击下载
插件介绍：长度统计工具 V3.0 是一款面向 AutoCAD 的专业长度统计插件，支持对直线、多段线、圆弧、圆、椭圆、样条曲线、多线等常见对象进行快速统计，可按图层、线型、颜色等条件精准筛选，并自动输出统计表格或总长度文字，大幅提升工程量统计效率。
这款插件的核心亮点，主要体现在以下几个方面：
统计对象全面，结果更准确：支持 LINE、LWPOLYLINE、POLYLINE、ARC、CIRCLE、ELLIPSE、SPLINE、MLINE 等多种对象，满足常见图纸长度统计需求。
筛选条件灵活，统计更精准：可按图层、线型、颜色进行约束，适合复杂图纸中的分类统计。
标注与表格同步输出：既可生成清晰直观的统计表格，也可直接在图中标注对象编号和长度；若只需结果，还能一键输出“总长”文字。
参数自定义丰富，使用更省心：支持设置绘图单位、输出单位、精度、文字样式、字高、颜色、表格标题等内容，并可自动记忆设置，反复使用更高效。
表格输出强大：可自定义标题，选择序号、编号、类型、图层、线型、颜色等列，并支持按颜色、线型、图层合并统计，还可以相同长度单独统计。
根据长度反查对象：通过 FCCD 命令点击表格中的长度数值，即可自动定位并选中对应对象，方便核对与修改。
整体来看，长度统计工具 V3.0 不只是简单算长度，而是集“筛选、统计、标注、汇总、反查”于一体，特别适合工程算量、线缆统计、道路管线、图纸复核等高频 CAD 场景。
往期教程：
CAD长度统计工具V1.0版使用教程：点击查看
CAD长度统计工具V1.1版使用教程：点击查看
CAD长度统计工具V2.0版使用教程：点击查看
下面我们来看下升级后的功能怎么用吧。

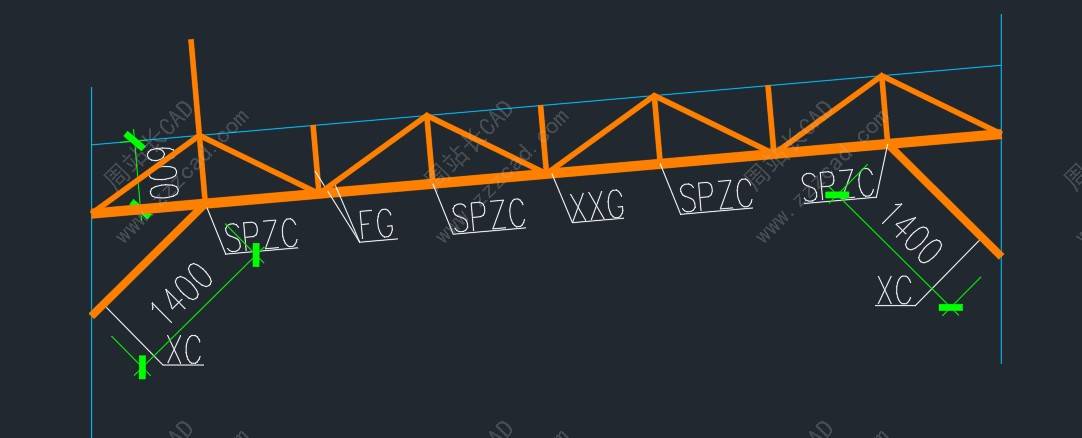

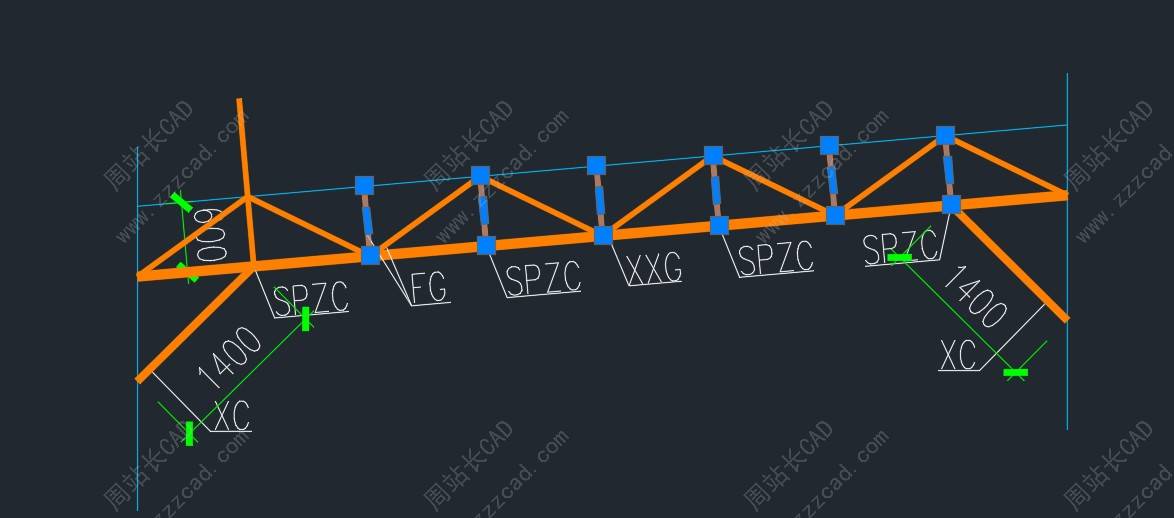

比如下图，我需要统计这个橙色线长度，橙色线都分别在不同图层，我需要按图层统计，并且相同长度数量也要知道。

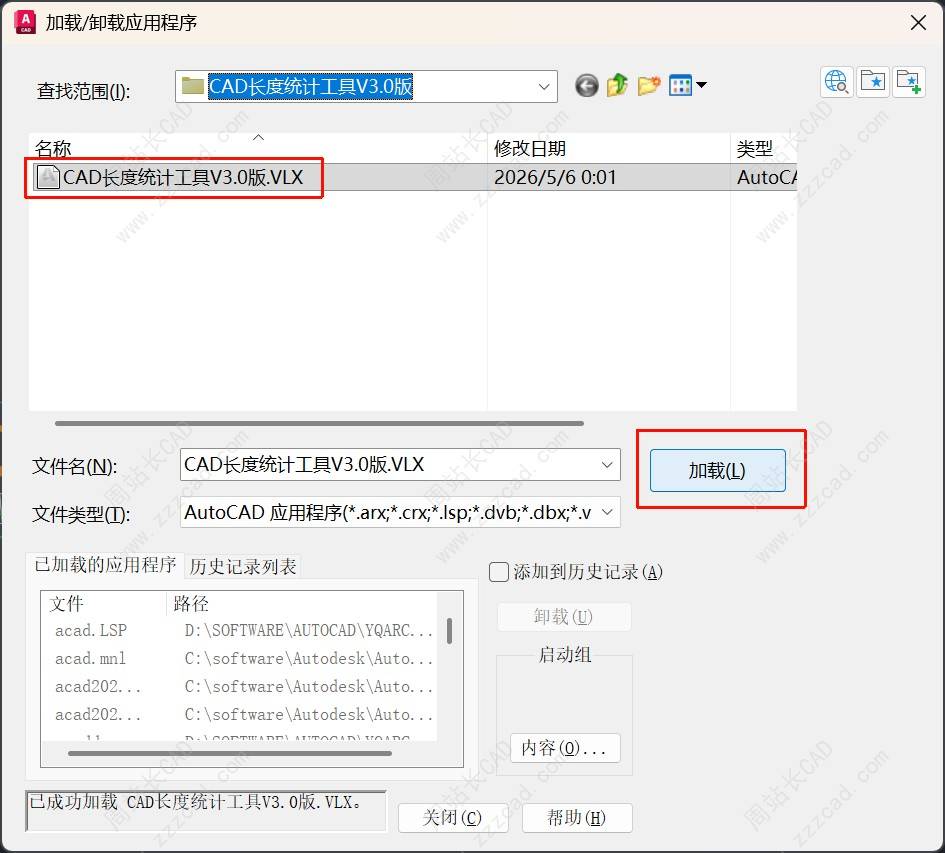

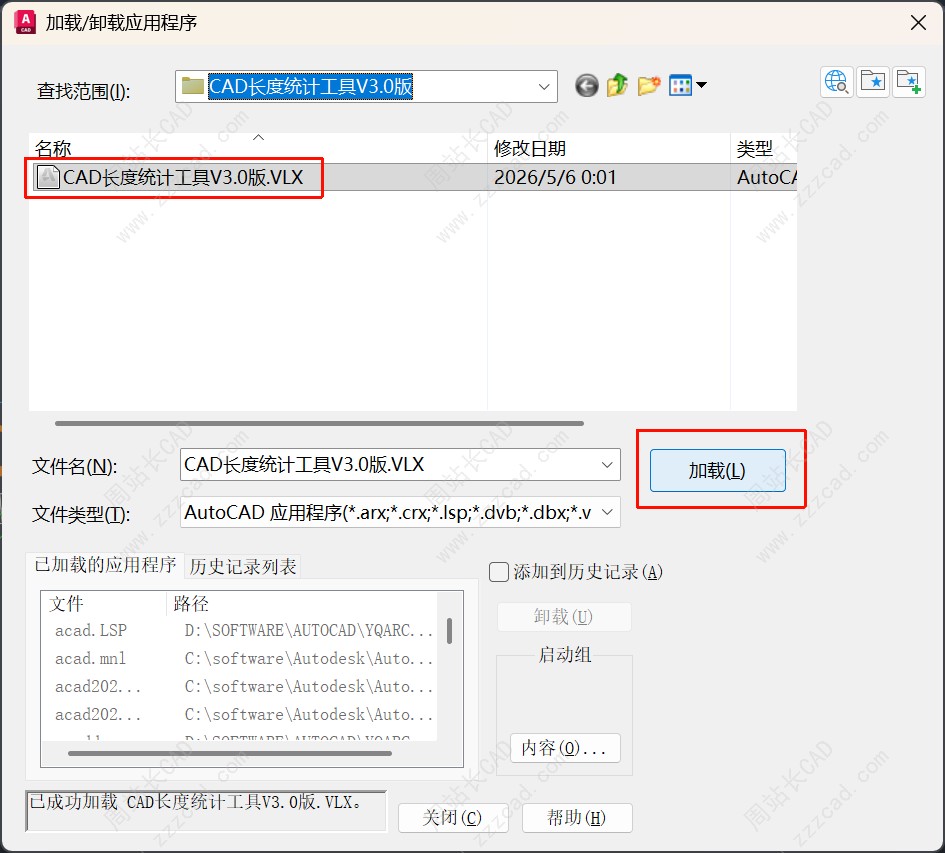

AP加载插件。
输入快捷键ZCD调用插件。

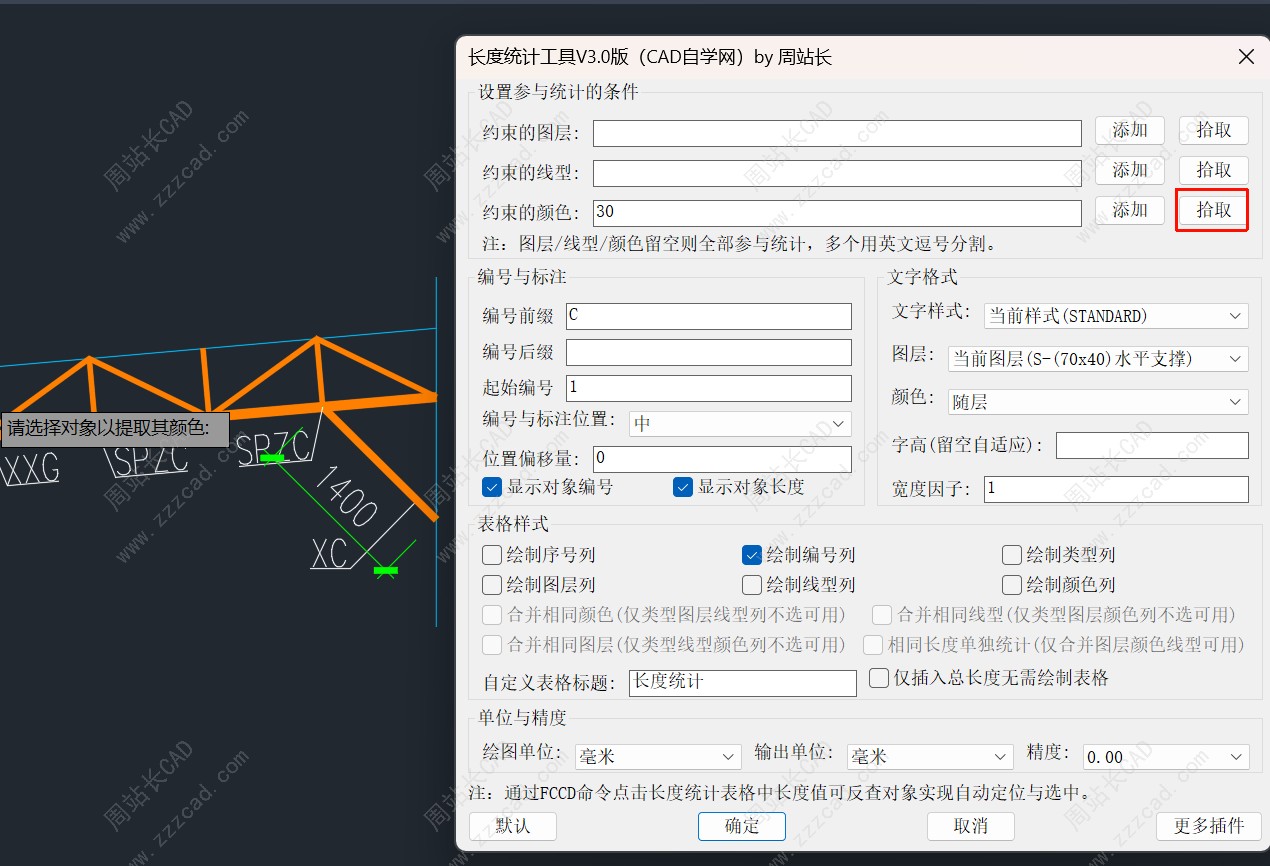

打开插件后点击拾取，约束仅统计的颜色。

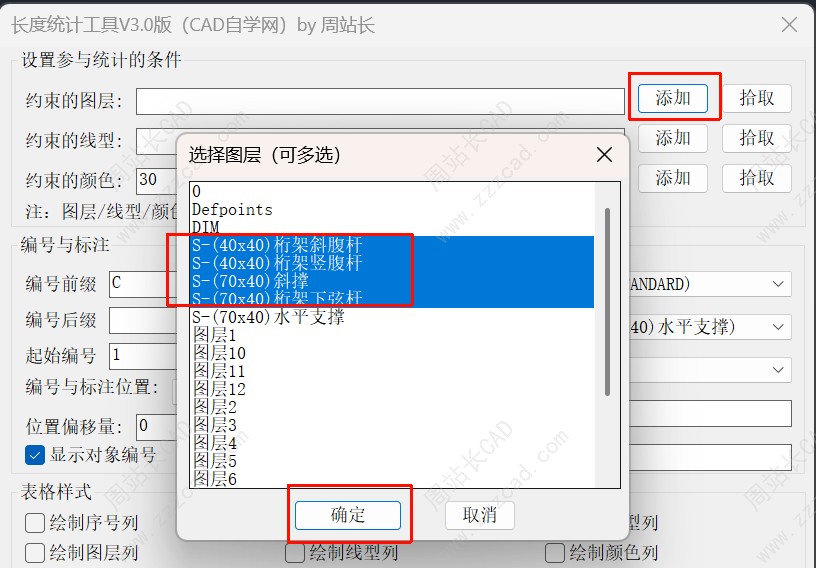

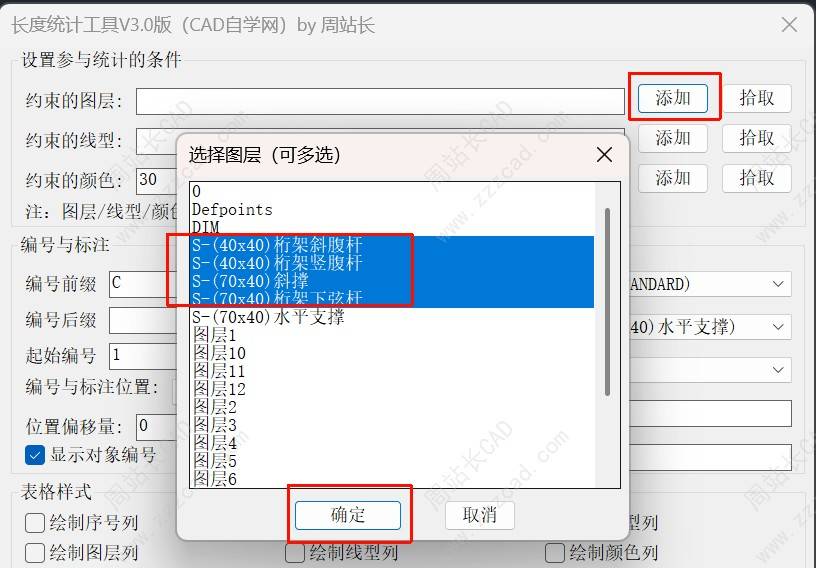

如果图层知道的情况下也可以一并添加。

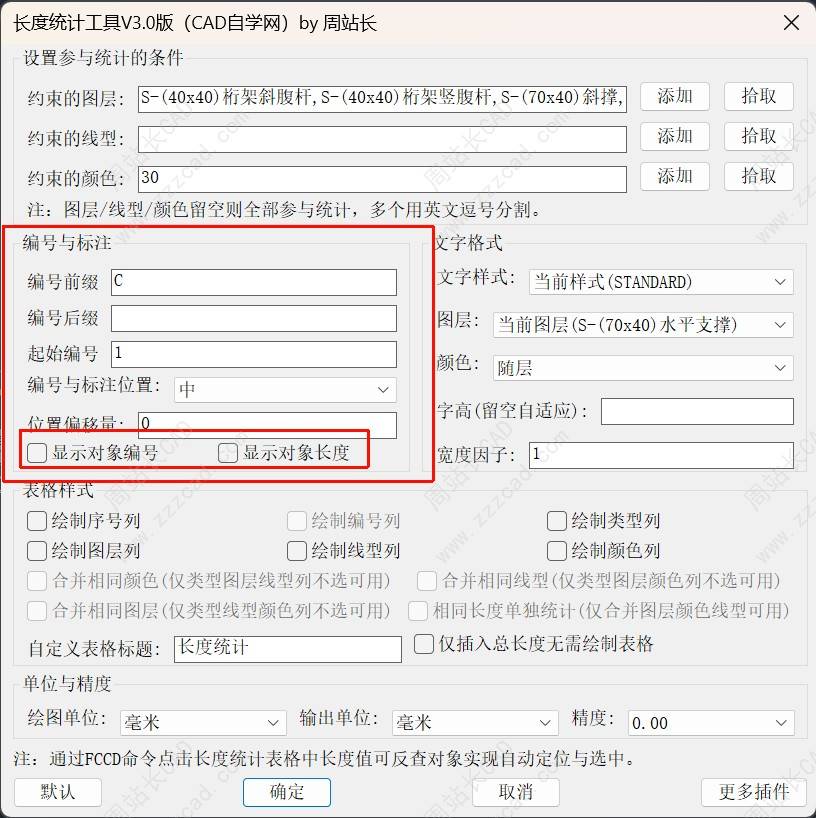

设置编号和标注，这里我取消编号和标注，其他默认。

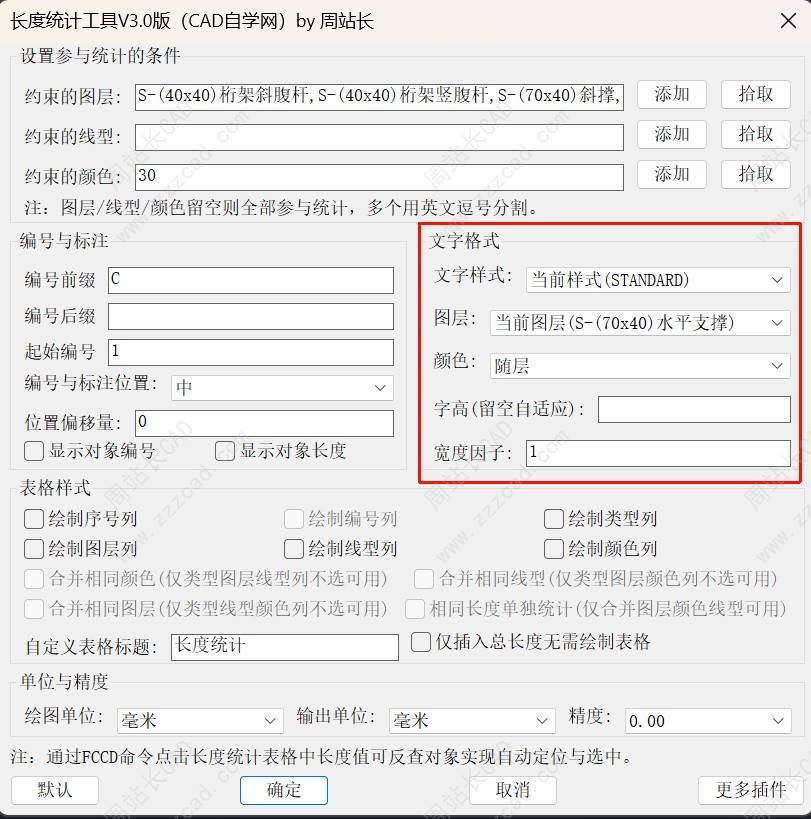

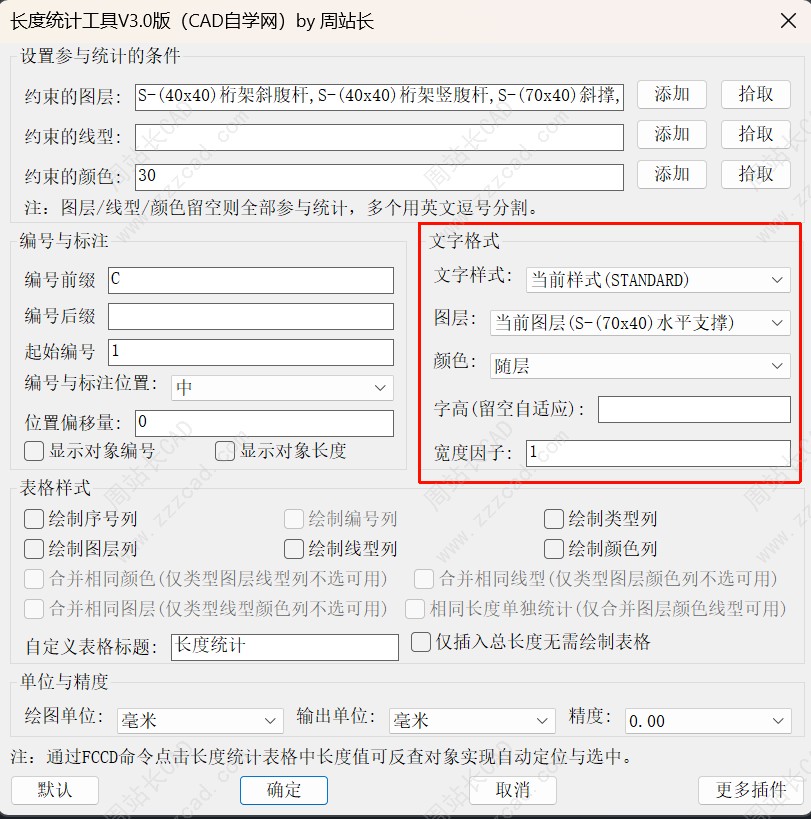

文字格式我也默认了，大家根据需要设置。

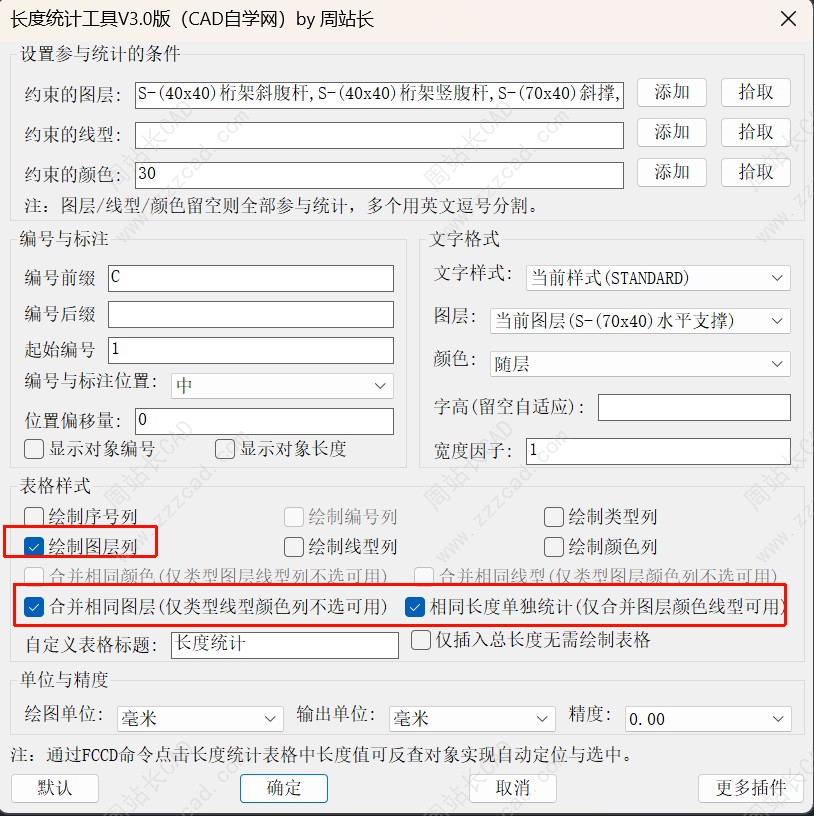

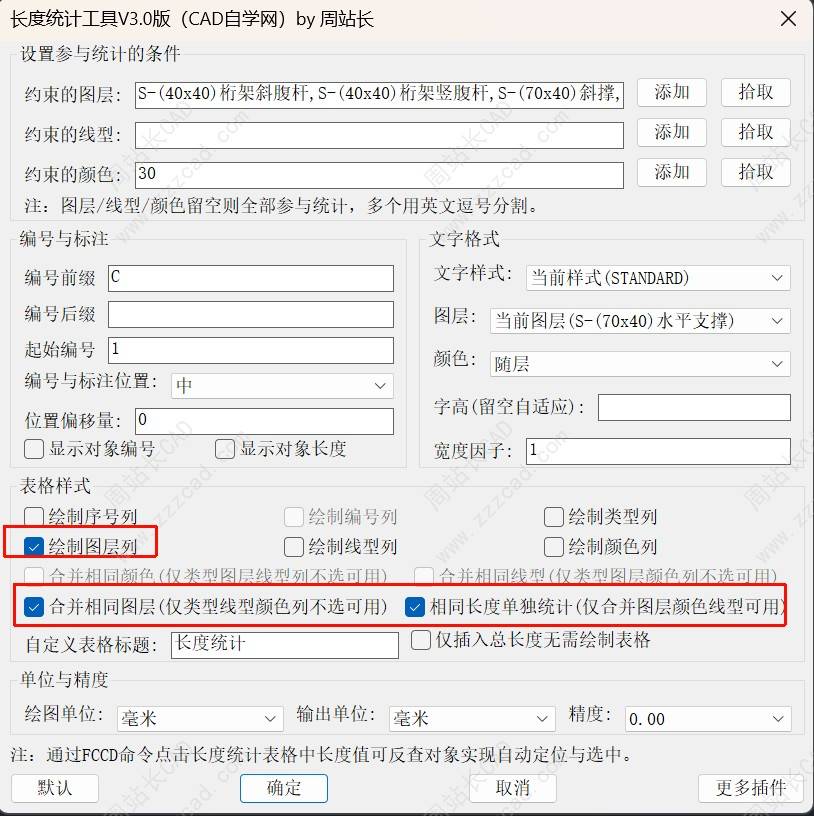

勾选绘制图层列、合并相同图层、相同长度单独统计。

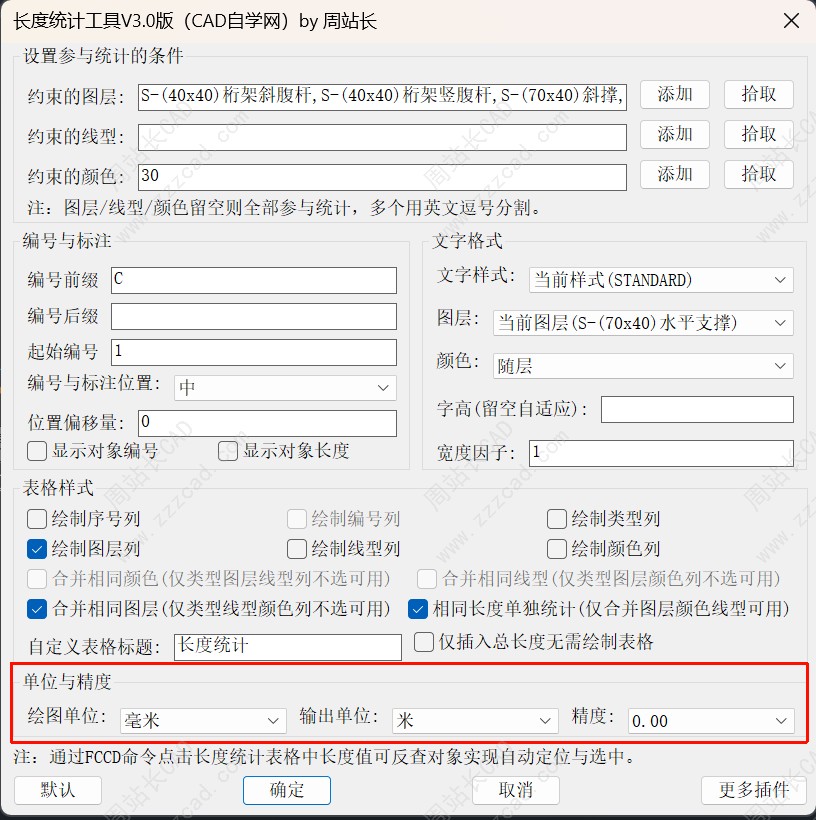

设置单位和精度。

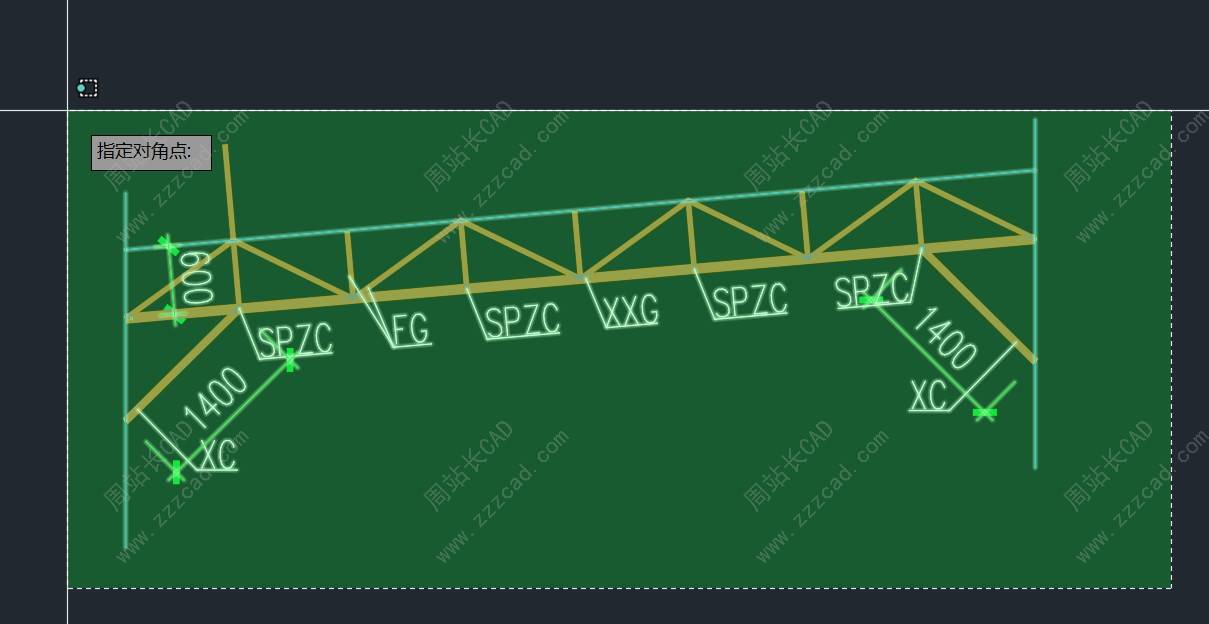

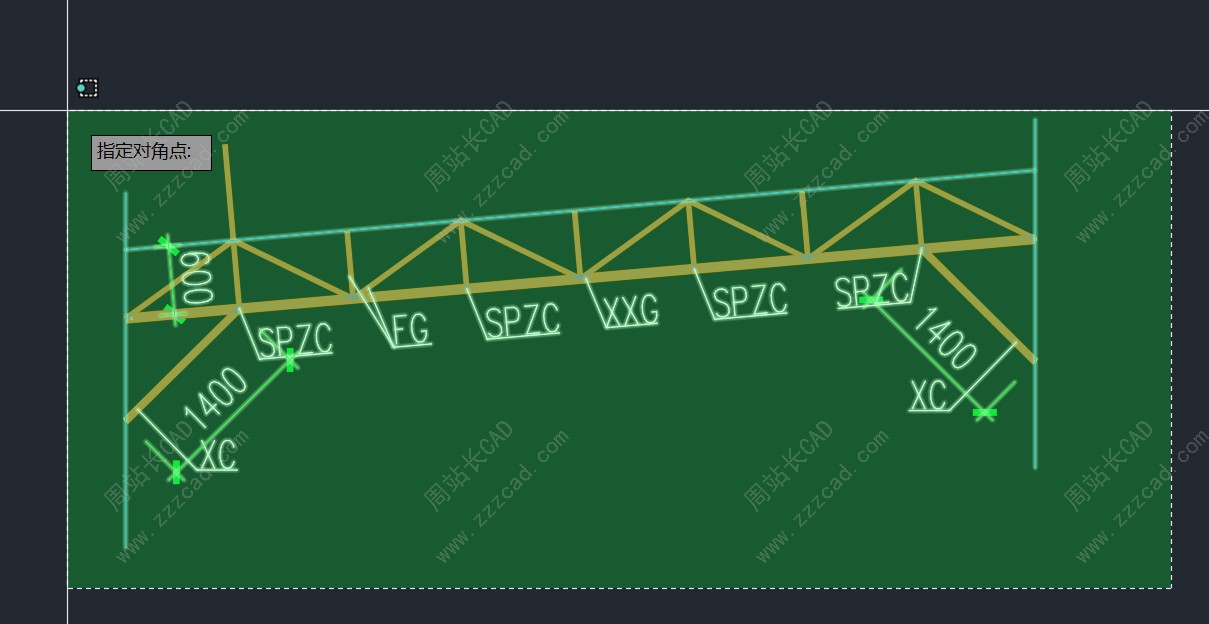

点击确定后选择对象空格。

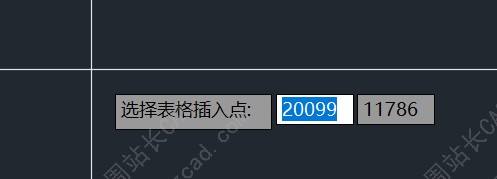

指定表格插入点。

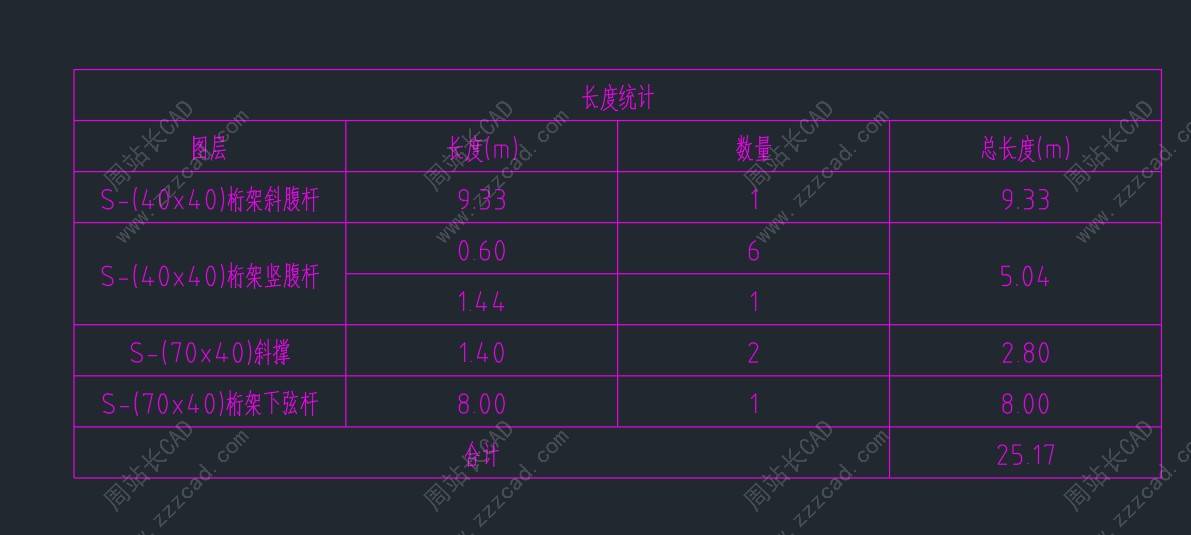

最终如图，按图层分类统计，并且不同长度单独统计。
更重要的是所有数据支持反查。
输入FCCD回车。

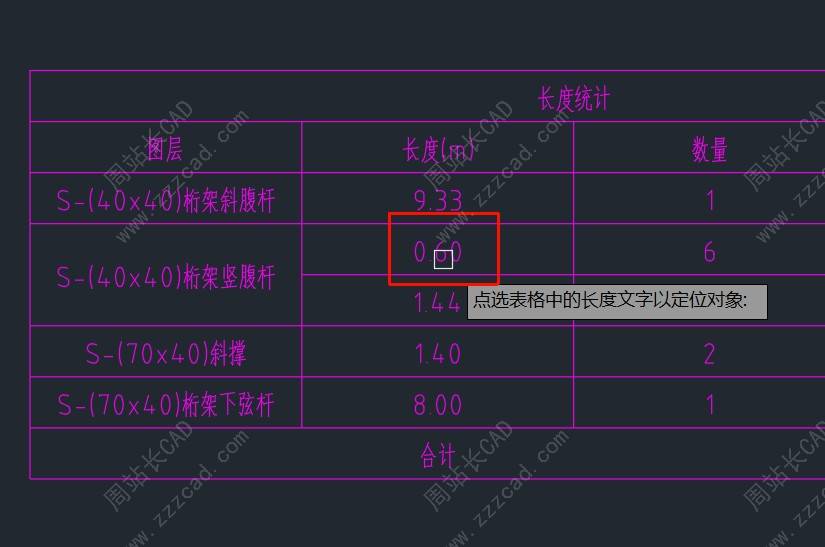

比如选择这个0.6。

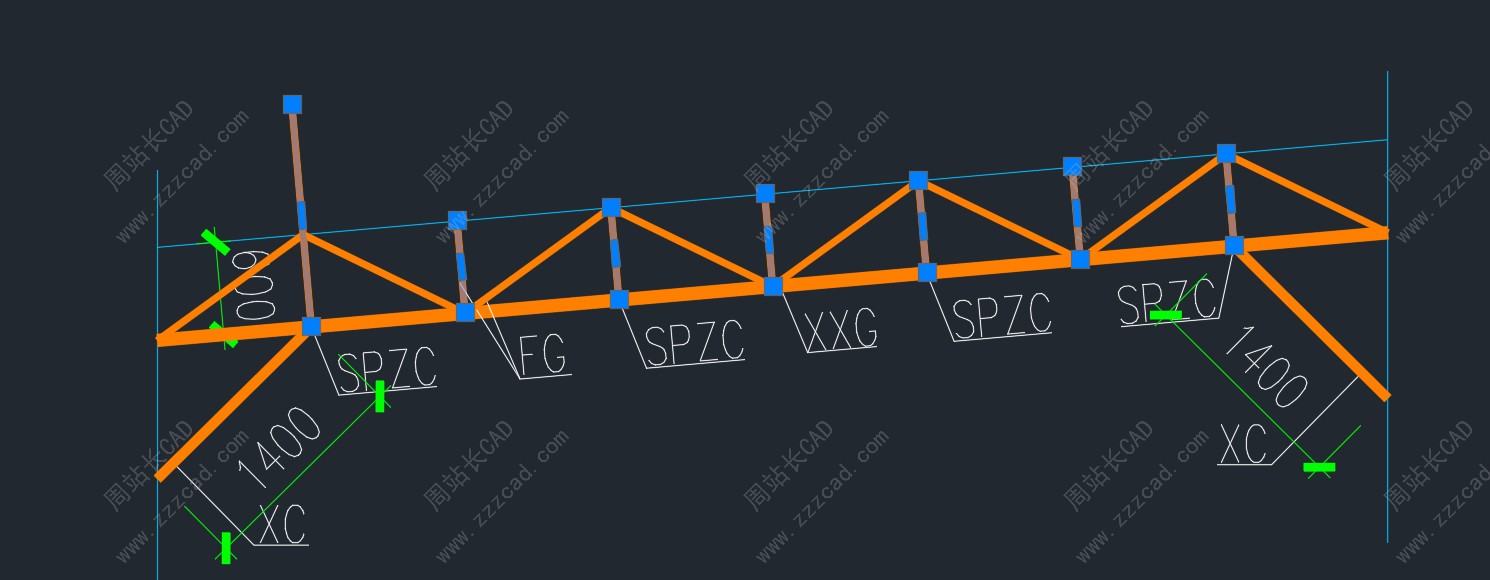

即可将6根0.6长度的全部选中。

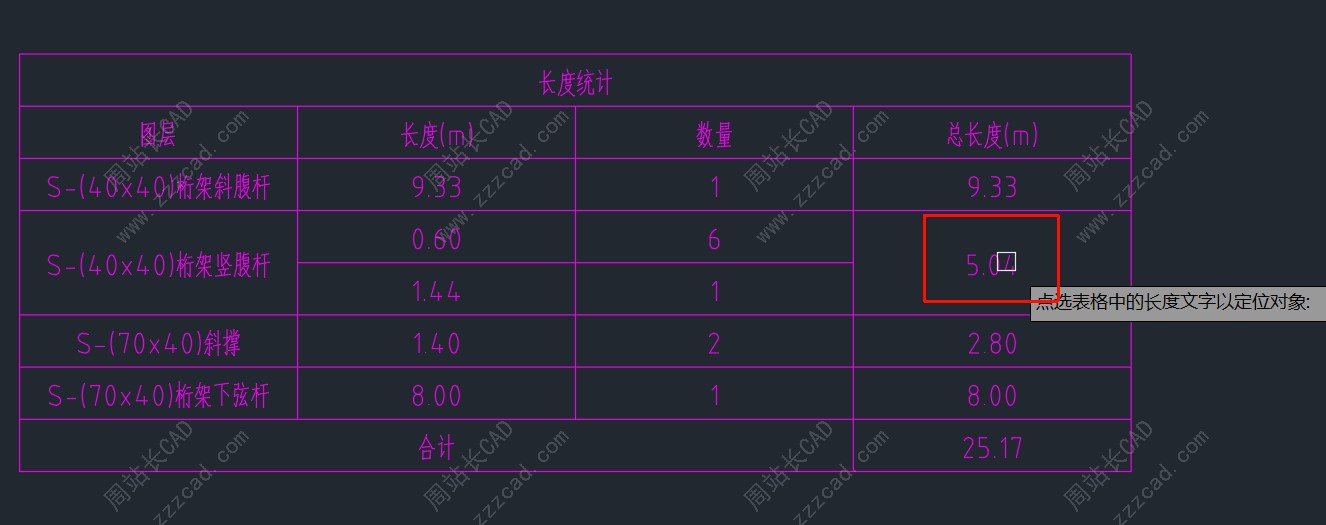

比如选择5.04。

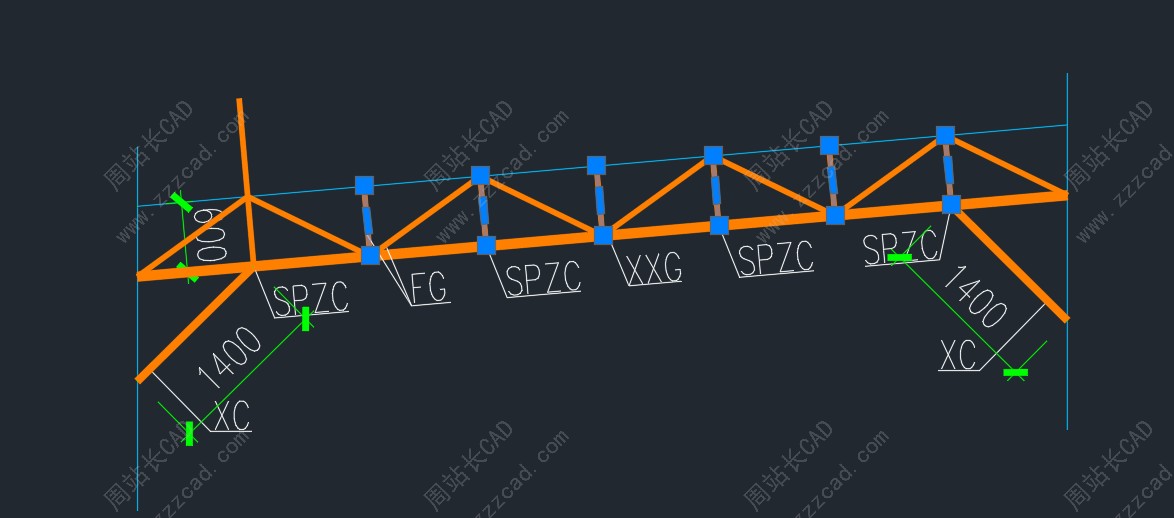

即可将6根0.6长度和1根1.44长度全部选中。
完。
