一键快速标注与统计CAD对象长度并生成表格

前面分享了几个CAD算量工具，反馈都比较好，比如CAD数字求和工具（点击查看）、CAD图块统计工具（点击查看），然后很多用户问我，周站长，能不能搞下长度面积统计的工具啊，已经在搞了，长度统计工具V1.0版来啦！

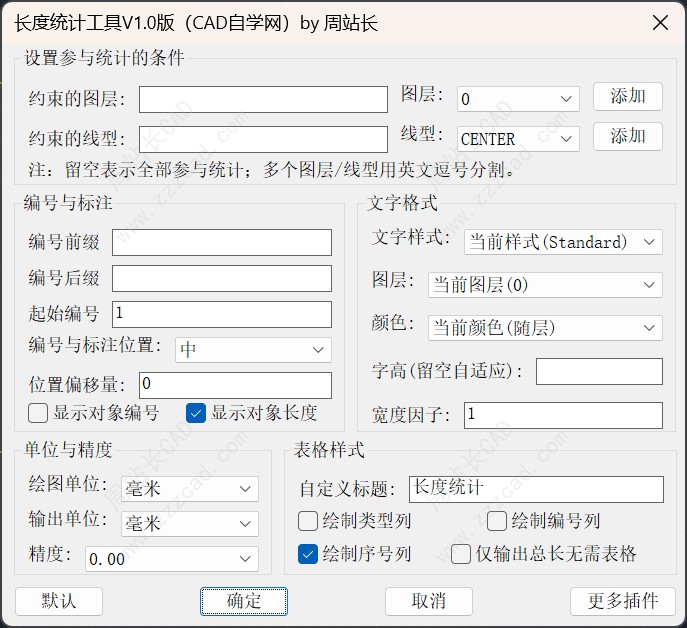

截图如下：

CAD长度统计工具下载链接：点击下载

插件介绍：“长度统计工具 V1.0”（快捷键：ZCD），是一款专为CAD工程算量和线条统计打造的高效插件。它能快速计算直线、多段线、圆弧等各类图形的长度，让繁琐的统计工作变得直观且自动化。

核心功能亮点：

精准的图层过滤（核心重点）： 告别手动挑线的烦恼！插件提供强大的“图层约束”功能，你可以指定一个或多个特定图层（也支持线型过滤），框选全图后，系统会自动仅统计目标图层上的线条，有效排除杂线干扰，确保算量绝对准确。

智能图面自动标注： 在统计数据的同时，插件可以在原图线条上直接写入“对象编号”和“长度值”。标注位置（上/中/下）和文字大小可根据视口智能自适应，方便后期一一核对，避免漏算。

灵活的结果输出： 统计完成后，你可以选择在图纸中生成一张详细的明细表格（由线条和文字自动绘制，支持自定义标题和显隐列）；如果只需要最终结果，勾选“仅输出总长”，即可一键插入单行总长文字。

高度自由定制： 支持毫米与米的自动换算，提供9档小数精度选择。更贴心的是，你的所有个性化设置（单位、样式、图层偏好等）都会被系统自动记忆，下次使用无需重复设置。

这款工具界面通俗易懂、层次清晰，无需复杂的学习成本，是设计师日常绘图与材料算量的得力助手！

注：此插件一机一码，会员和购买可享受3台电脑使用，永久免费更新。

下面我们来看下怎么用吧。

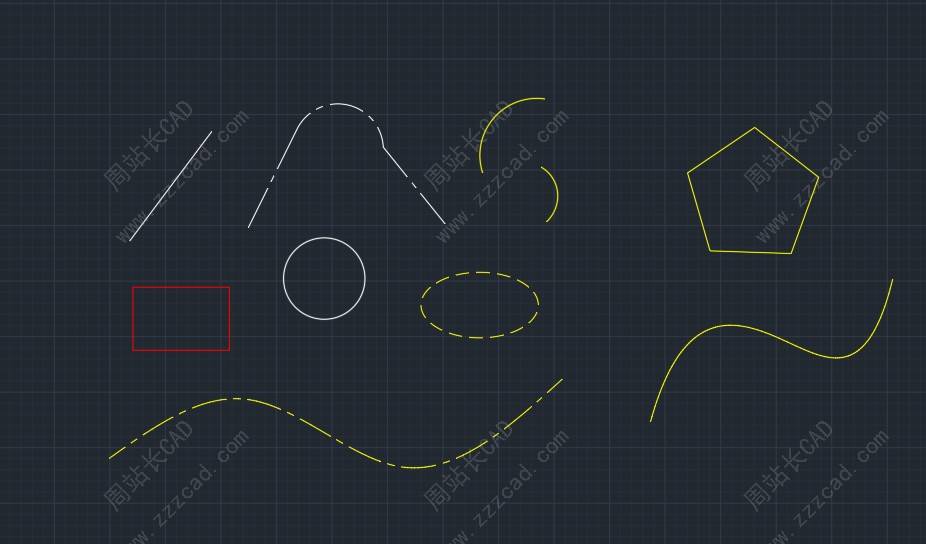

比如这里有各种对象，分别在不同图层，不同线型。

假如，我只需要图层1和图层2，显示为实线也就是Continuous线的长度。

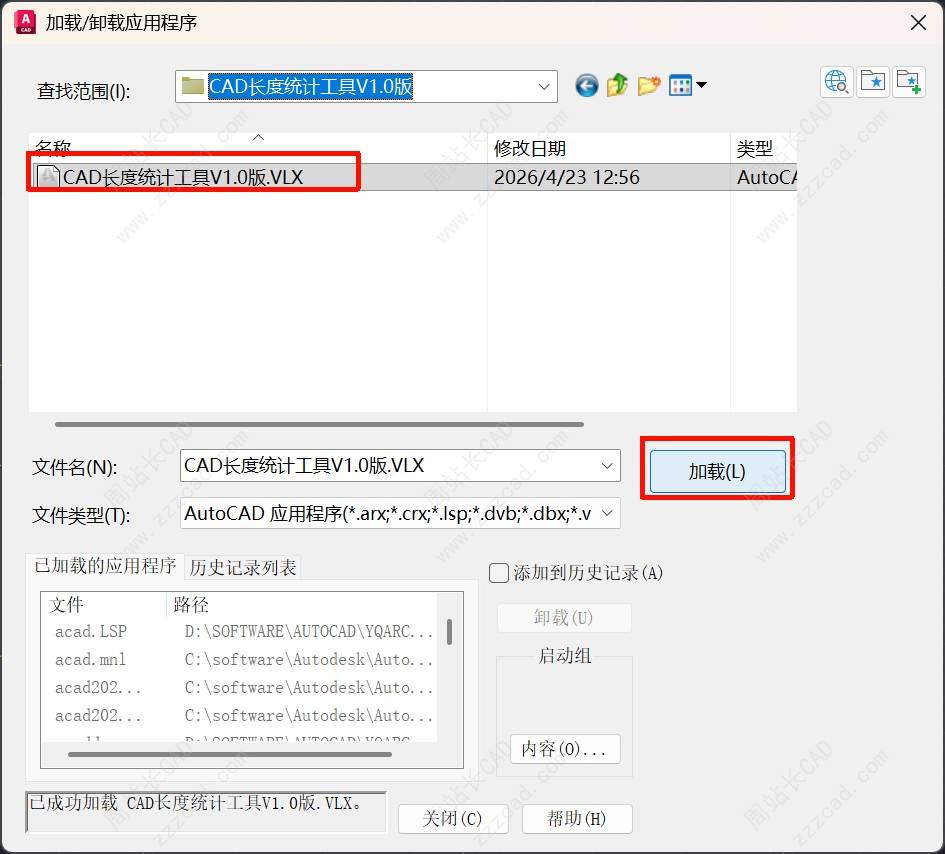

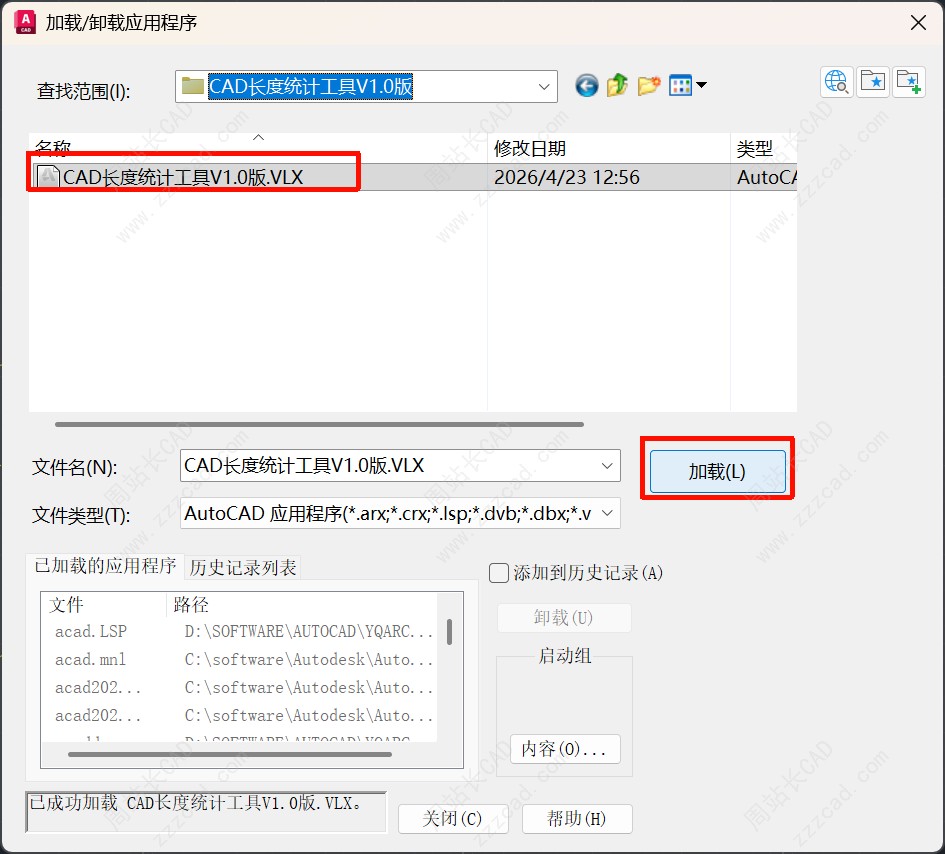

输入AP加载插件。

输入ZCD快捷键，总长度首字母。

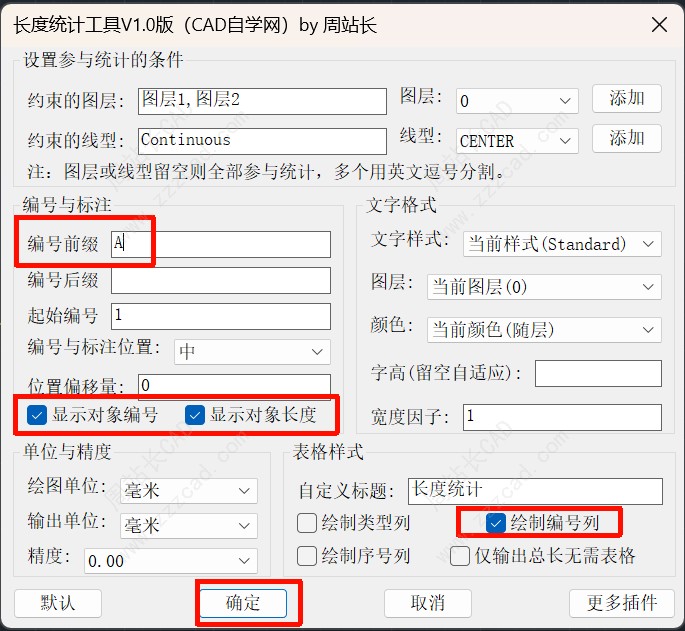

设置约束条件图层和线型。

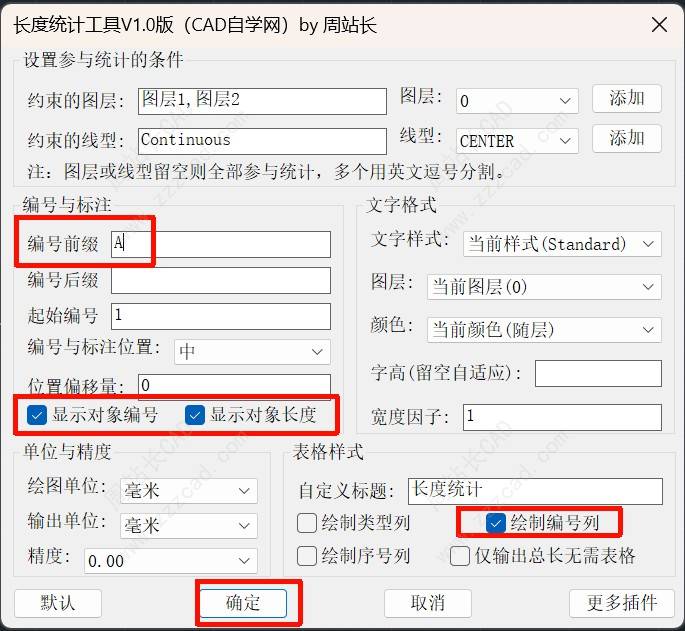

其他设置非常灵活，这里我就设置了编号前缀、显示对象编号、显示对象长度、显示编号列。

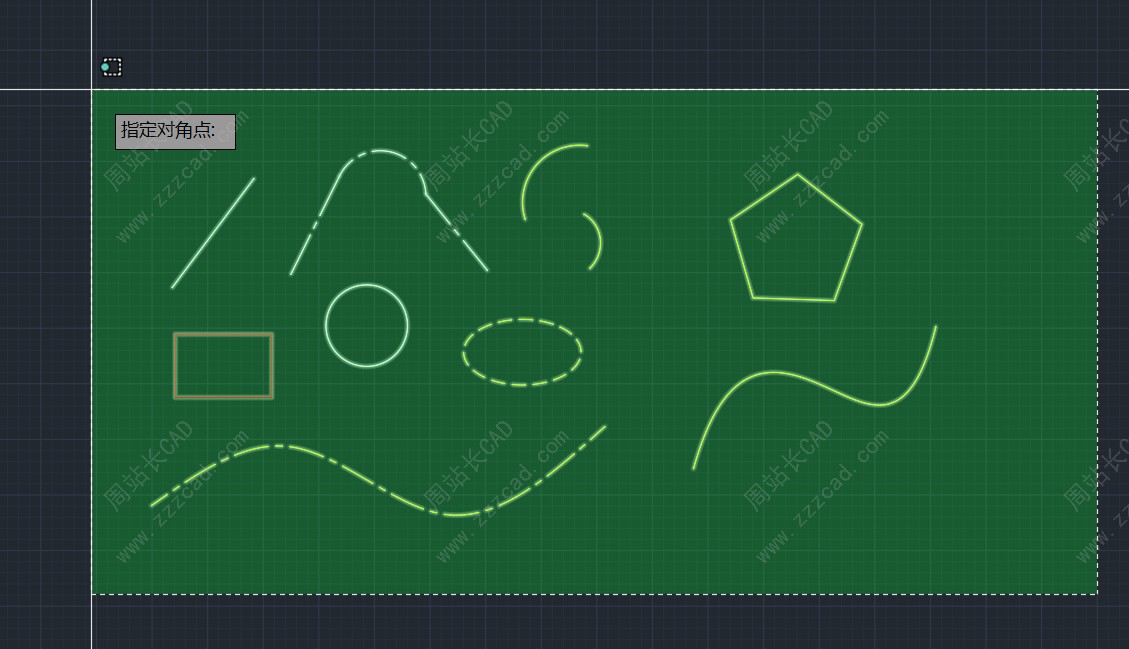

确定后框选对象回车。

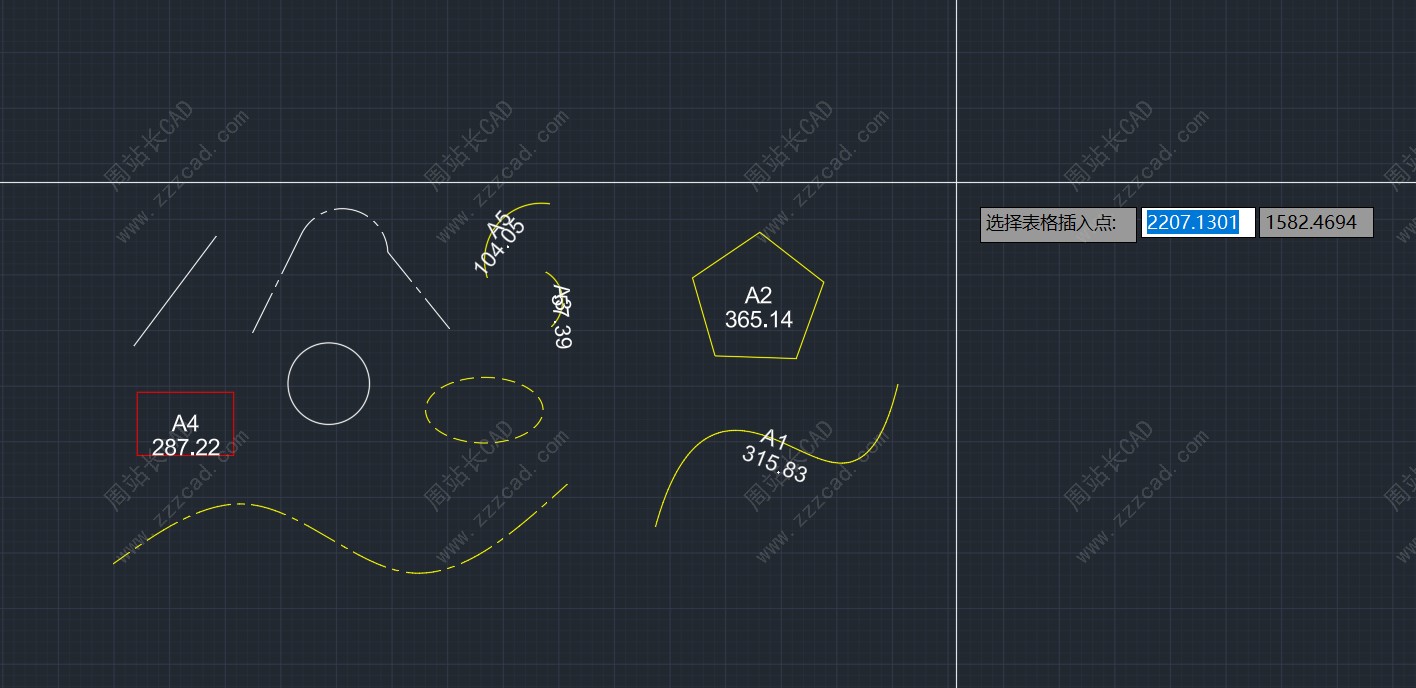

指定表格插入点。

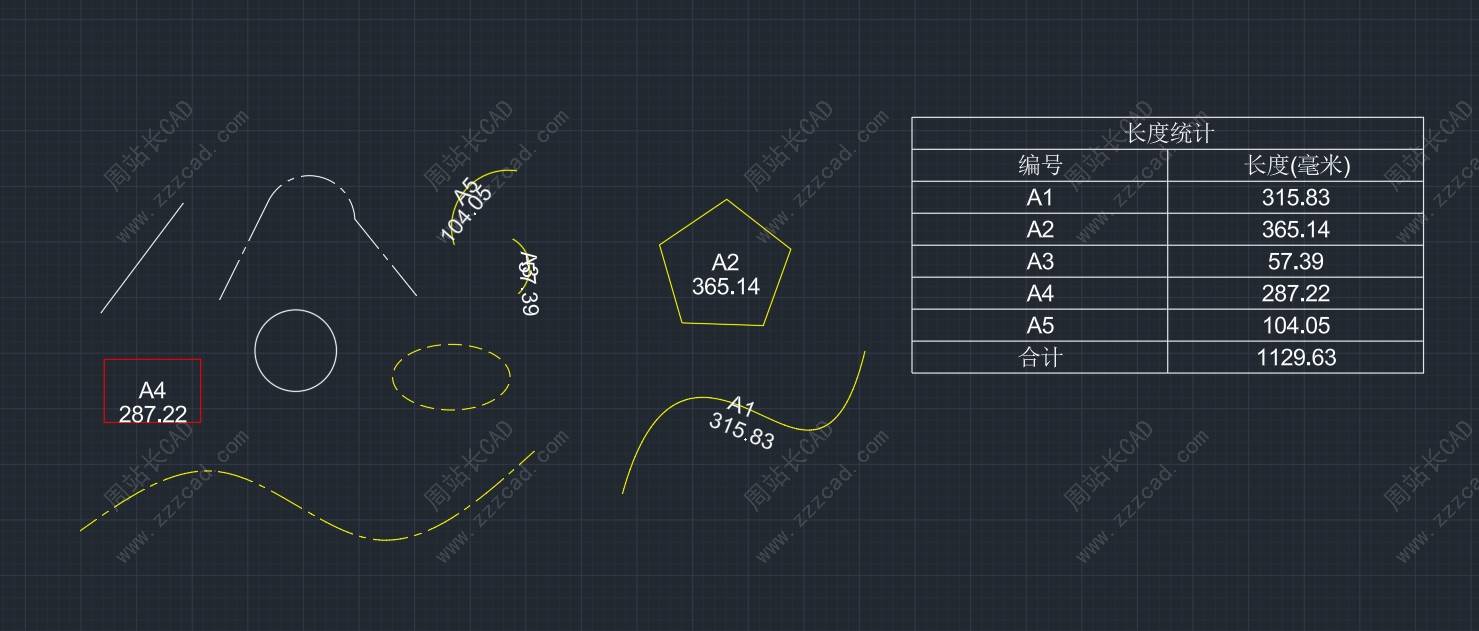

最终如图，一目了然。

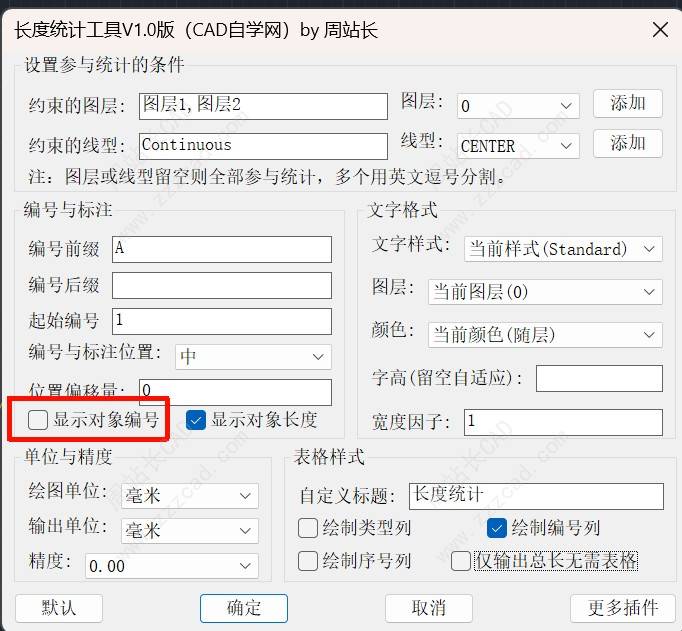

如果你不想编号，只要长度，我们可以把编号取消。

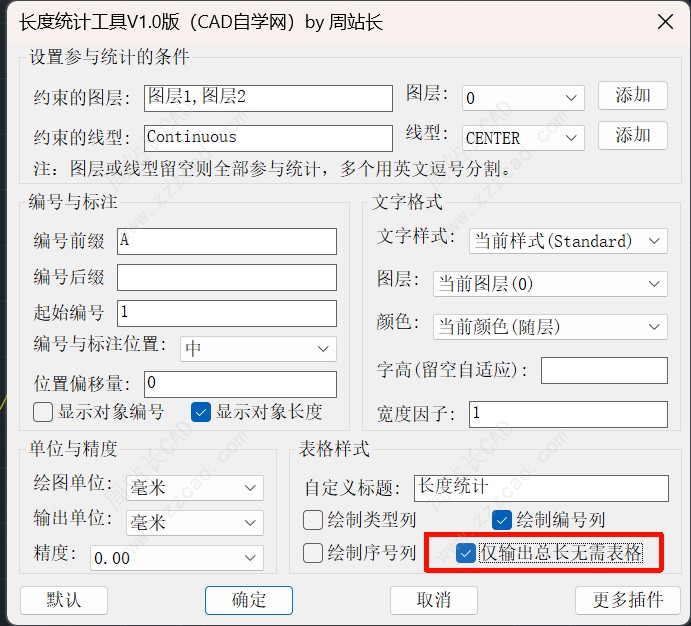

不想要表格也可以，直接插入总长度。

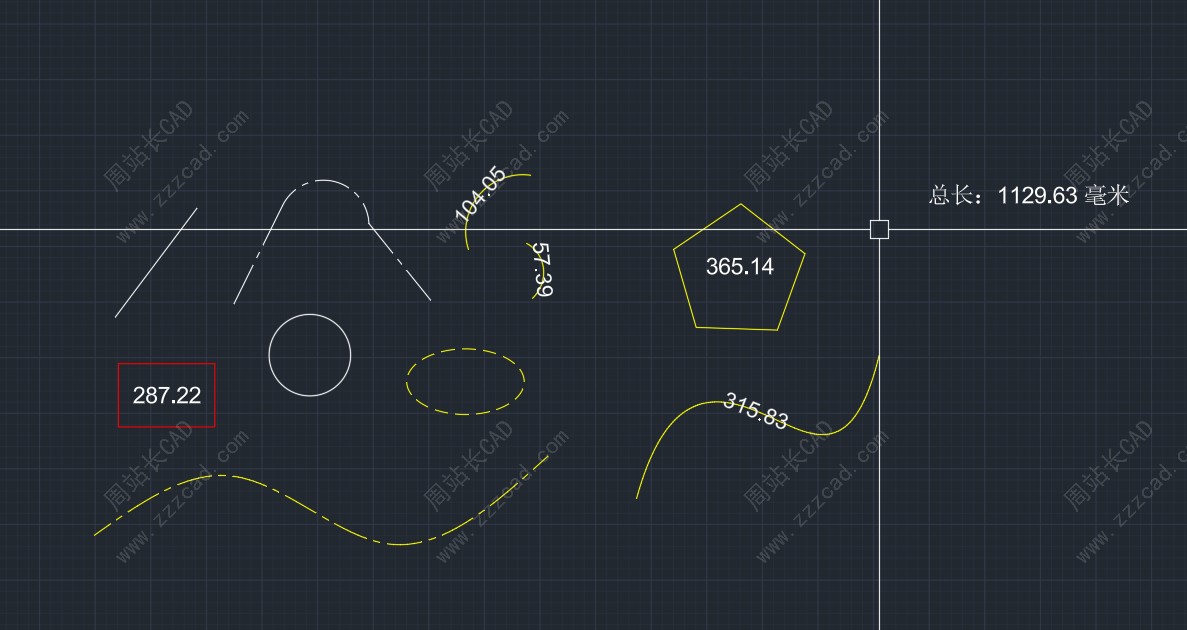

最终如图。

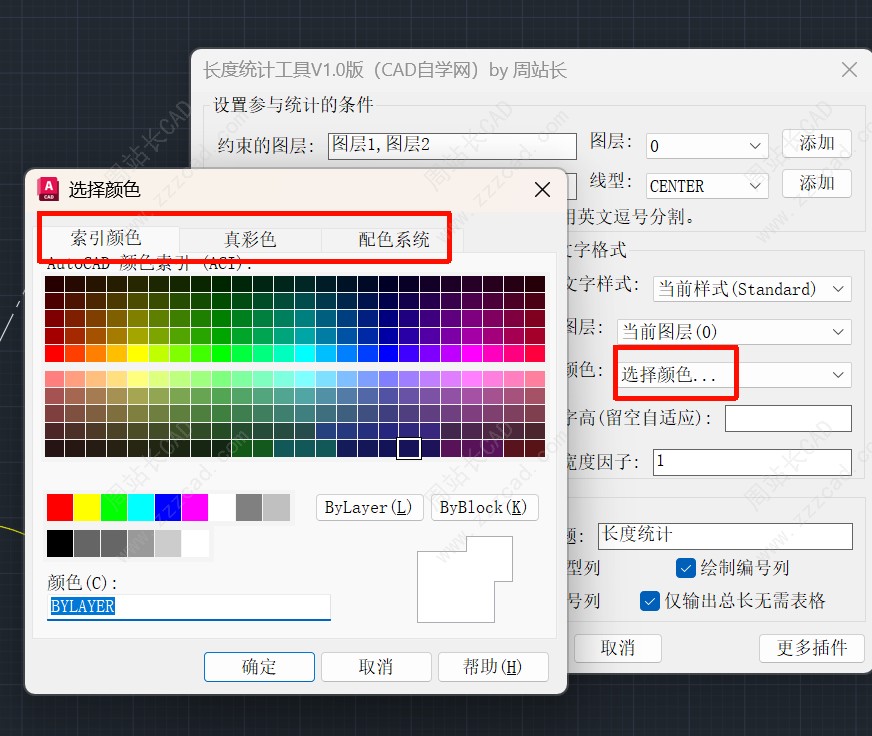

总之非常灵活，其他辅助设置我就不展示了，细节到位！比如颜色选择支持索引色、真彩色以及配色系统。

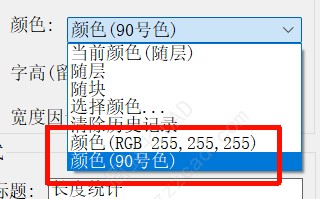

并且选择的颜色具有记忆功能。

完。
