边界修剪器是一款专为 AutoCAD 打造的高效图形处理工具。它允许用户指定一条闭合曲线作为“修剪边界”，精准地对与该边界相交的所有图元进行打断与裁剪。此外，插件还提供了一键清理边界内侧或外侧所有对象的选项，极大地简化了局部出图、大样图截取和图纸清理等繁琐工作。
之前就有用户问周站长，能不能弄一个删除某一边界内或外的所有对象的插件，现在已经弄好了，插件功能如下：
边界修剪器是一款专为 AutoCAD 打造的高效图形处理工具。它允许用户指定一条闭合曲线作为“修剪边界”，精准地对与该边界相交的所有图元进行打断与裁剪。此外，插件还提供了一键清理边界内侧或外侧所有对象的选项，极大地简化了局部出图、大样图截取和图纸清理等繁琐工作。
功能亮点：
支持的边界类型
用户不仅可以选择图纸中已有的闭合图形，还可以通过插件命令临时绘制修剪边界。目前支持的闭合曲线包括：圆、闭合多段线、椭圆、闭合样条曲线、矩形。
特殊对象处理说明
图块： 当图块与修剪边界相交时，插件会自动将其分解，然后再对分解后的图元进行精确修剪，支持嵌套块。
文字与标注： 文字、尺寸标注、多重引线等对象不具备物理交点，因此不参与“打断修剪”。但如果您选择了“删除一侧对象”，它们若完全处于该侧，则会被一同清理。
CAD边界修剪器下载链接：点击下载
下面我们来看下怎么使用吧。

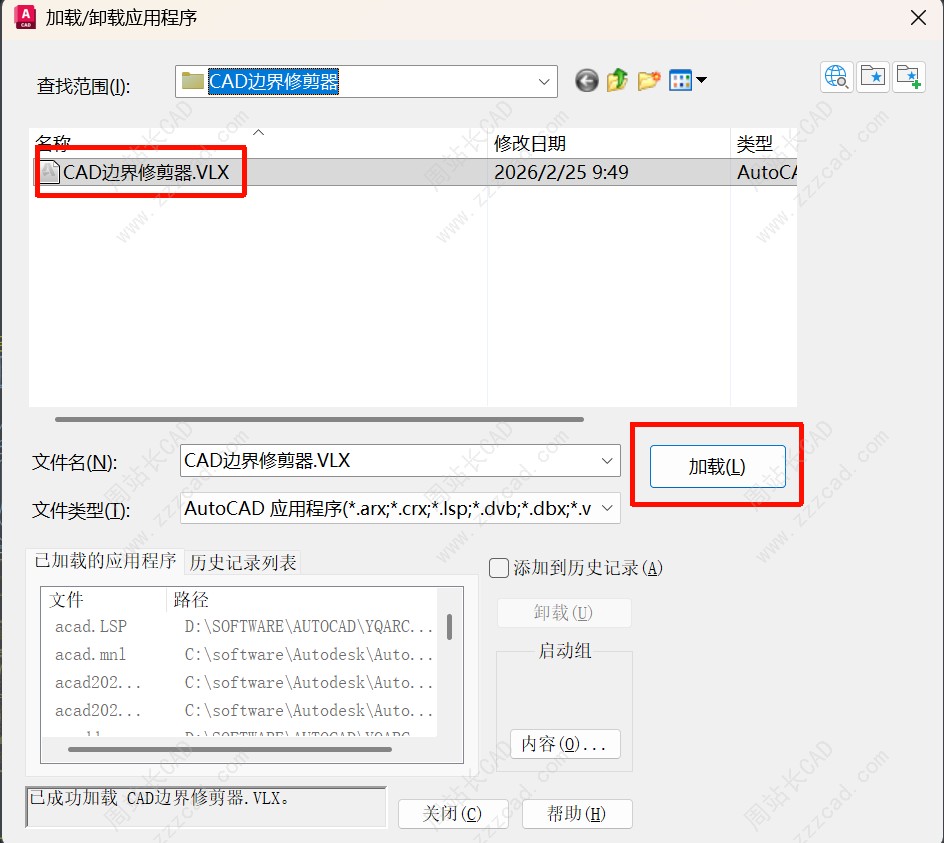

AP快捷键加载插件。
输入BTR调用插件。
提示选择边界还是绘制边界，这个很好理解，如有有边界了直接选择选择边界即可，选择边界支持圆、闭合多段线、椭圆或样条曲线，如果没有就选择绘制边界，我这里选择绘制边界。
绘制边界支持五种类型，根据需要选择。
比如输入R选择矩形回车。

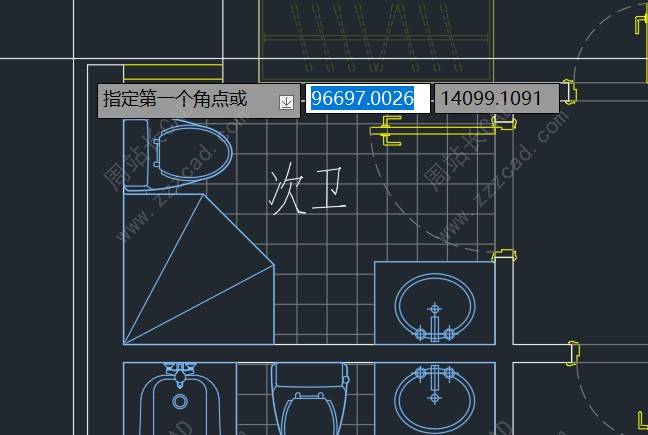

绘制边界第一个角点。

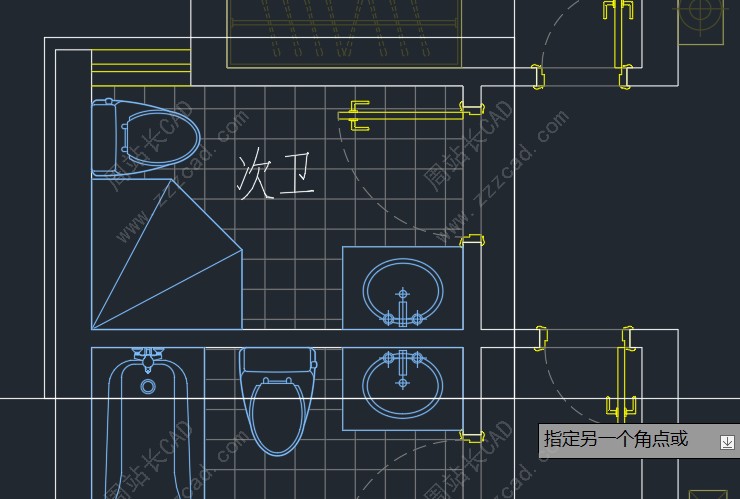

绘制边界第二个角点。

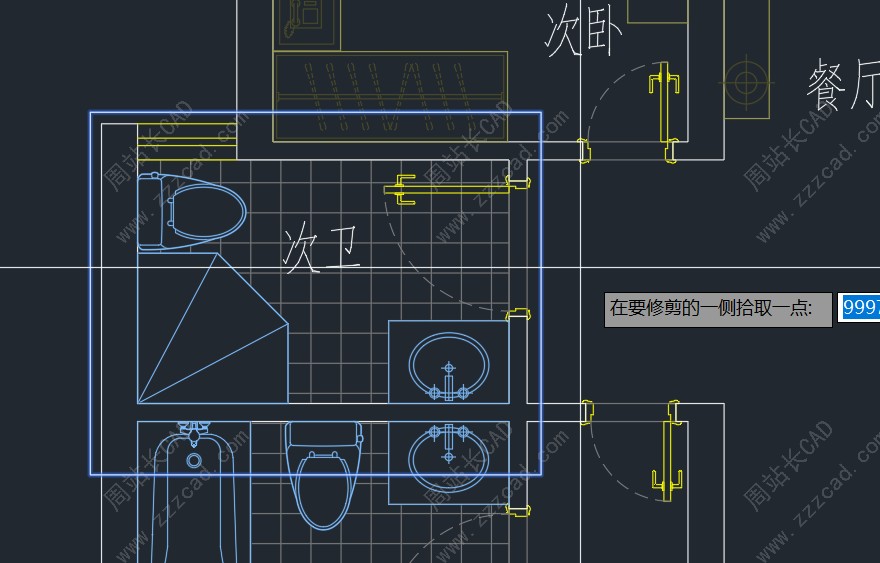

选择需要修剪的一则，比如我需要把边界外全部删了，直接在边界外任意点一点即可。
问你是否删除边界外对象，选择是。

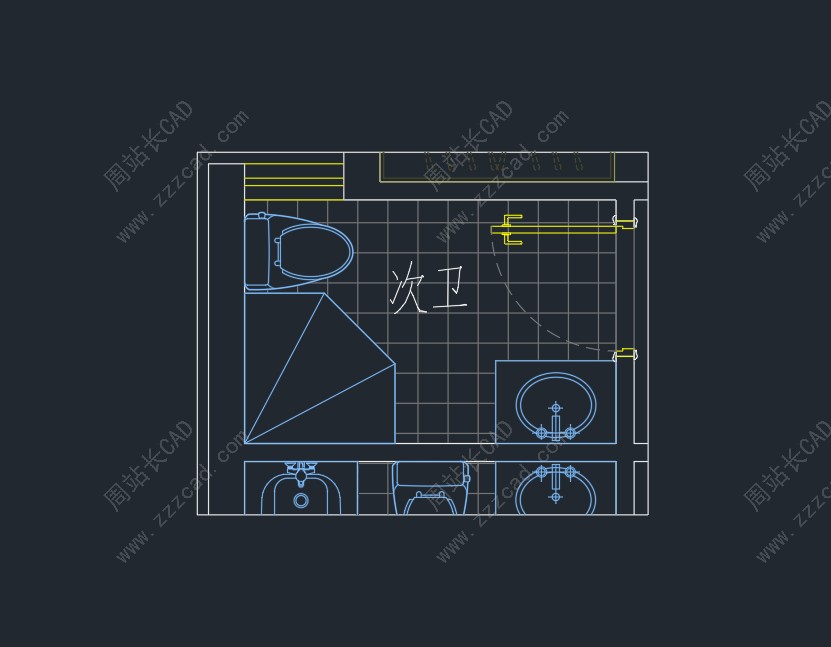

结果如图，非常完美。
同理可以删除边界内对象，结果如图。
完。
