CAD表格与Excel表格如何双向自动更新

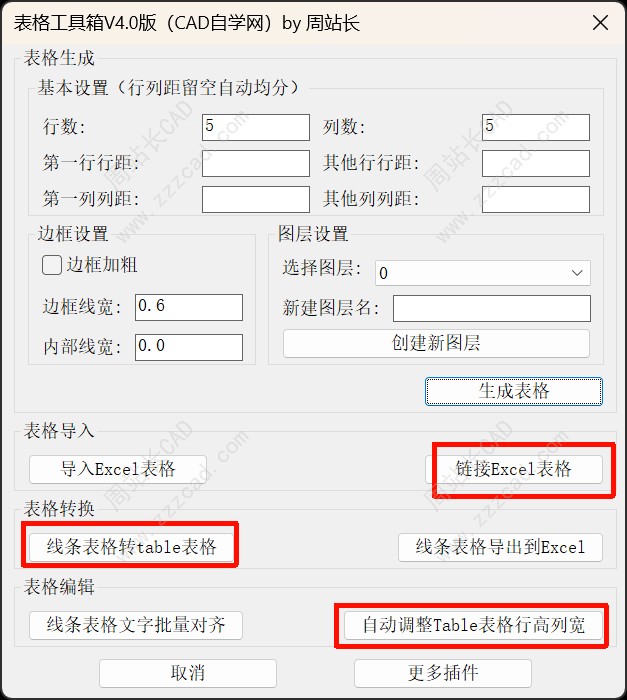

又更新啦，前面分享了CAD表格工具箱，比较受欢迎，这次主要更新的内容是优化了线条表格转table表格和自动调整Table表格行高列宽，新增了链接Excel表格功能（这个是直接内嵌CAD原生Datalink功能），新版本界面如下。

CAD表格工具箱V4.0版下载链接：点击查看

插件我就不介绍了，有需要的可以看下之前文章。

CAD表格工具箱V1.0版使用教程：点击查看

CAD表格工具箱V2.0版使用教程：点击查看

Excel表格与CAD表格互转教程（基于V2.0版-新用户必看）：点击查看

Excel表格1:1导入CAD教程（基于V3.0版）：点击查看

今天我们主要就是看下新增和优化的部分。

1、链接Excel表格

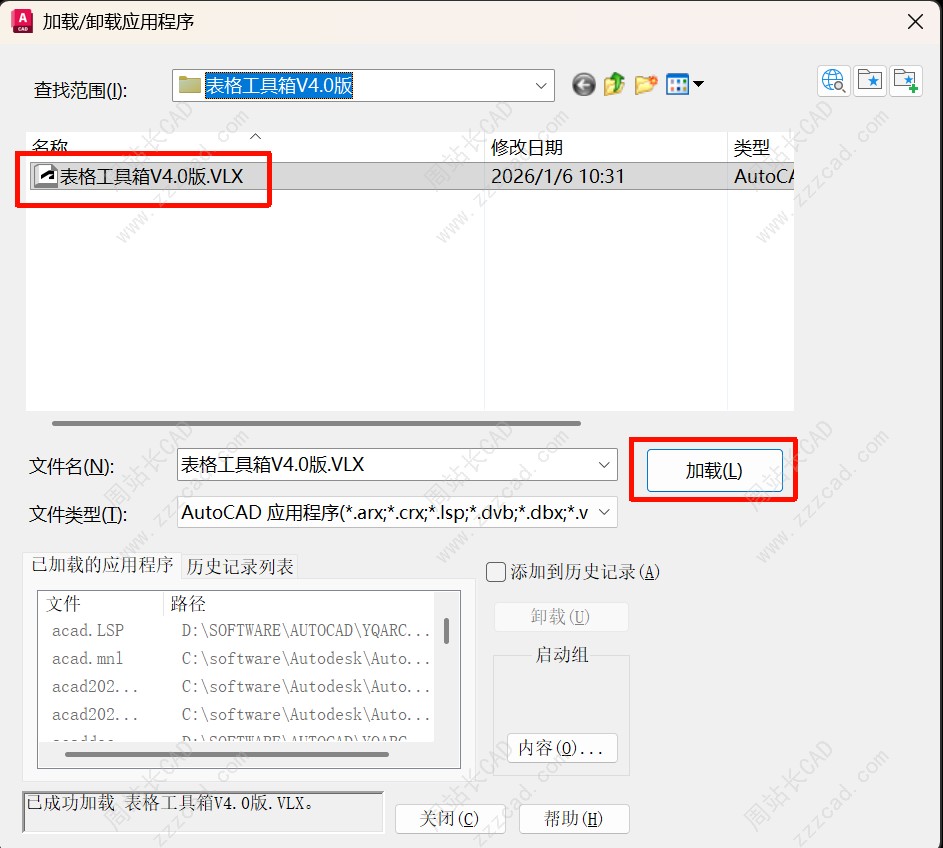

AP快捷键加载插件。

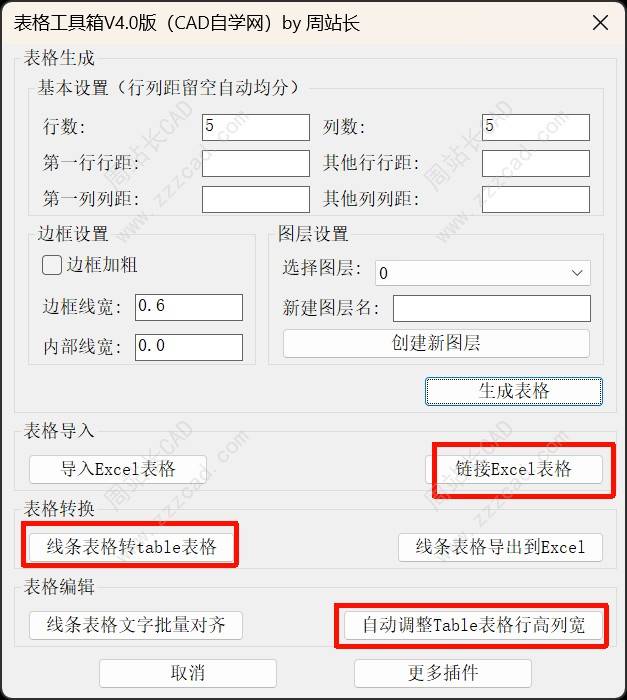

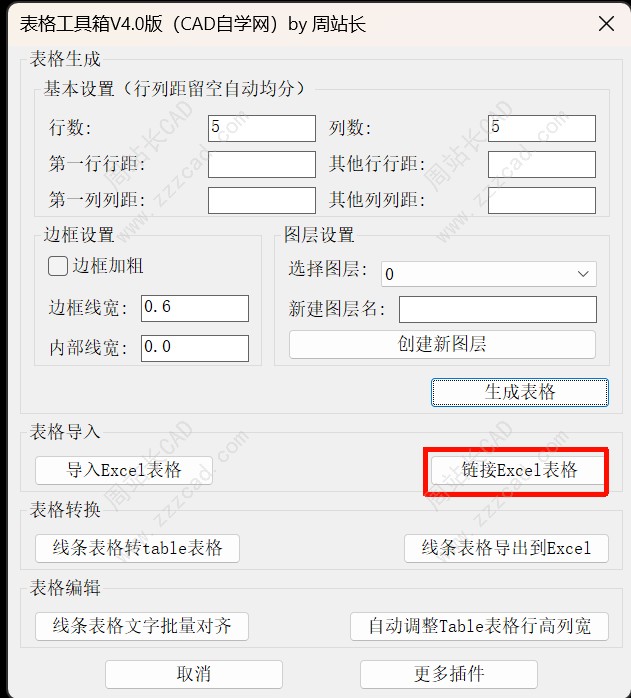

弹出表格工具箱后点击链接Excel。

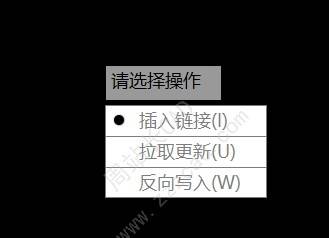

或者输入二级命令BGLJ，弹出如图菜单直接回车。

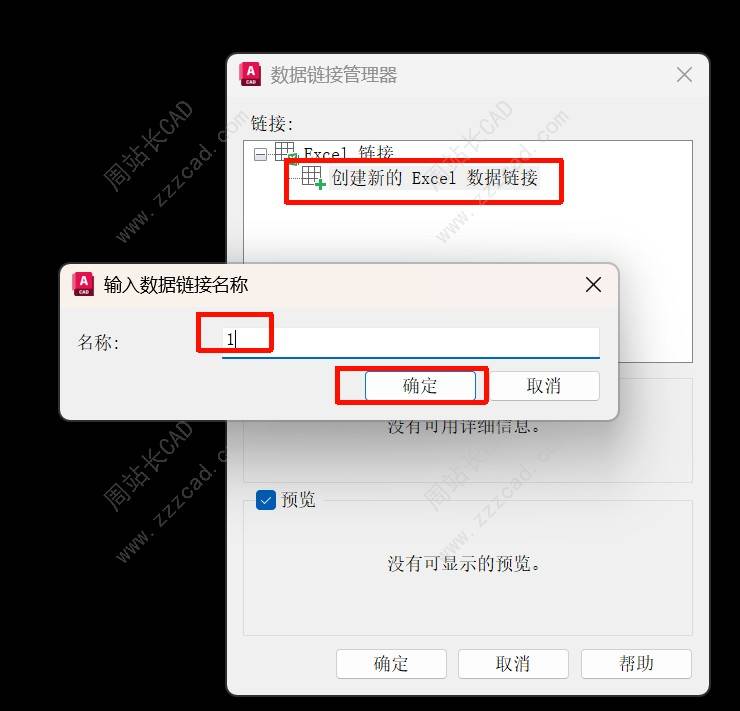

点击创建，输入名称，确定。

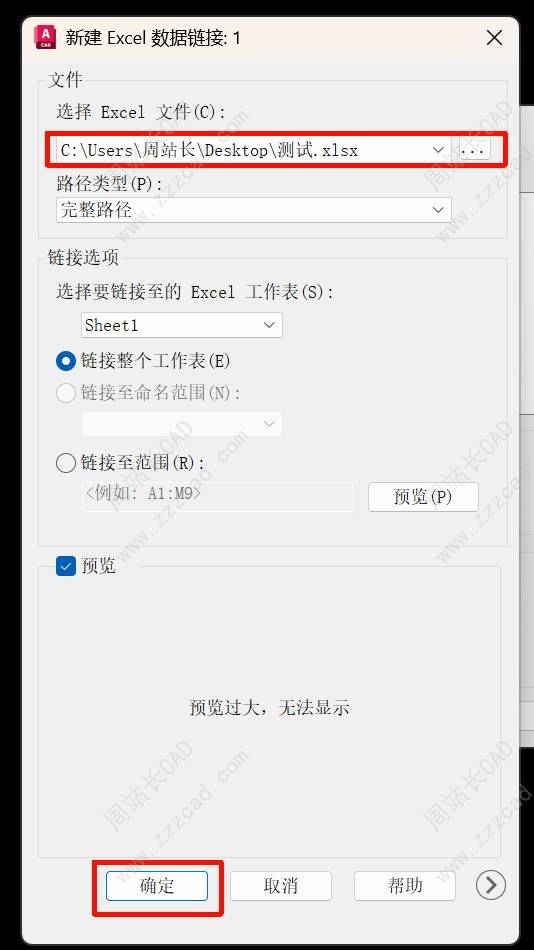

选择EXCEL文件确定。

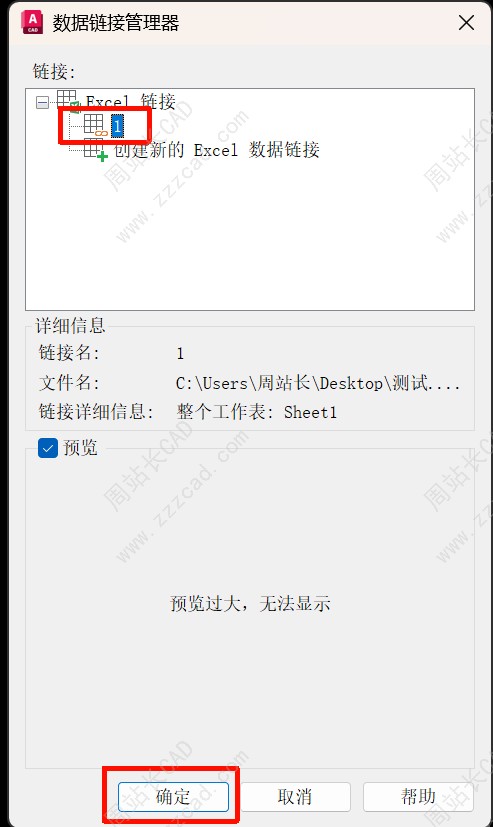

选择新建的excel，确定。

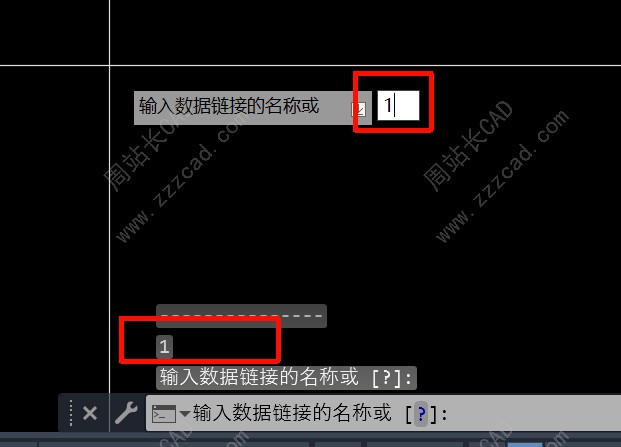

输入需要插件的excel名称按ENTER键。

注：如果记不住名称，命令行会有列表提示，输入需要导入的即可。

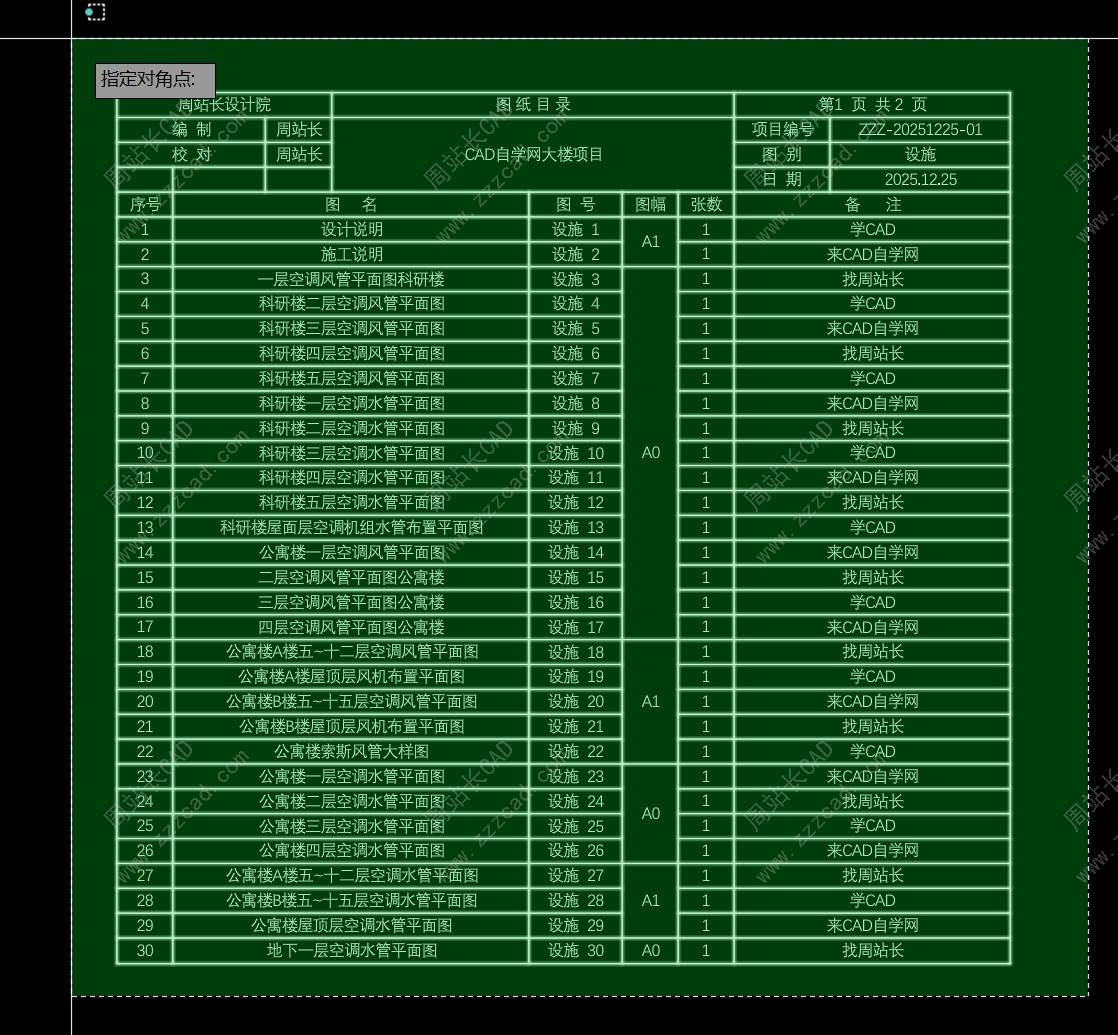

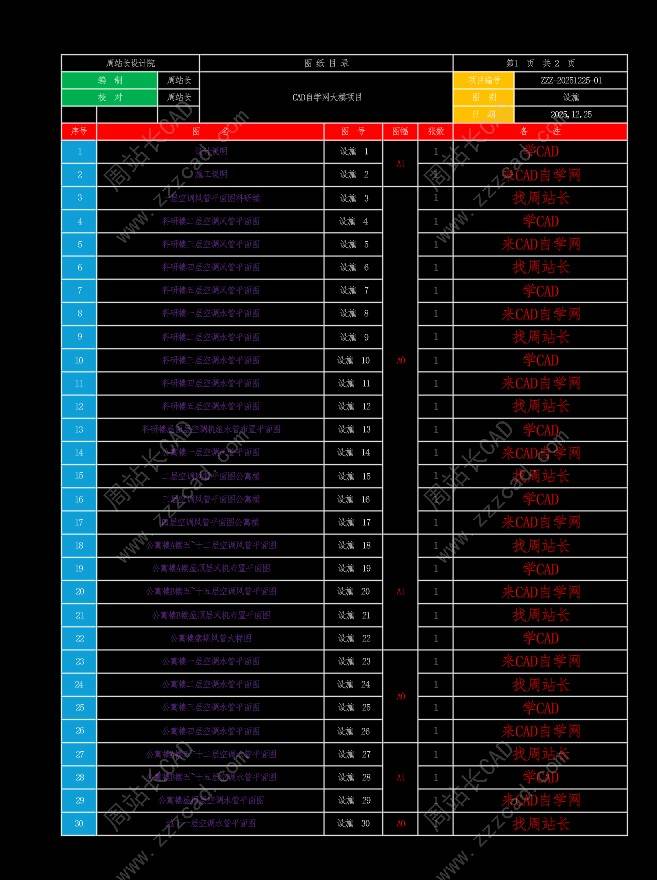

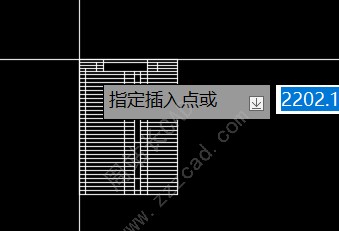

指定插入点即可插入。

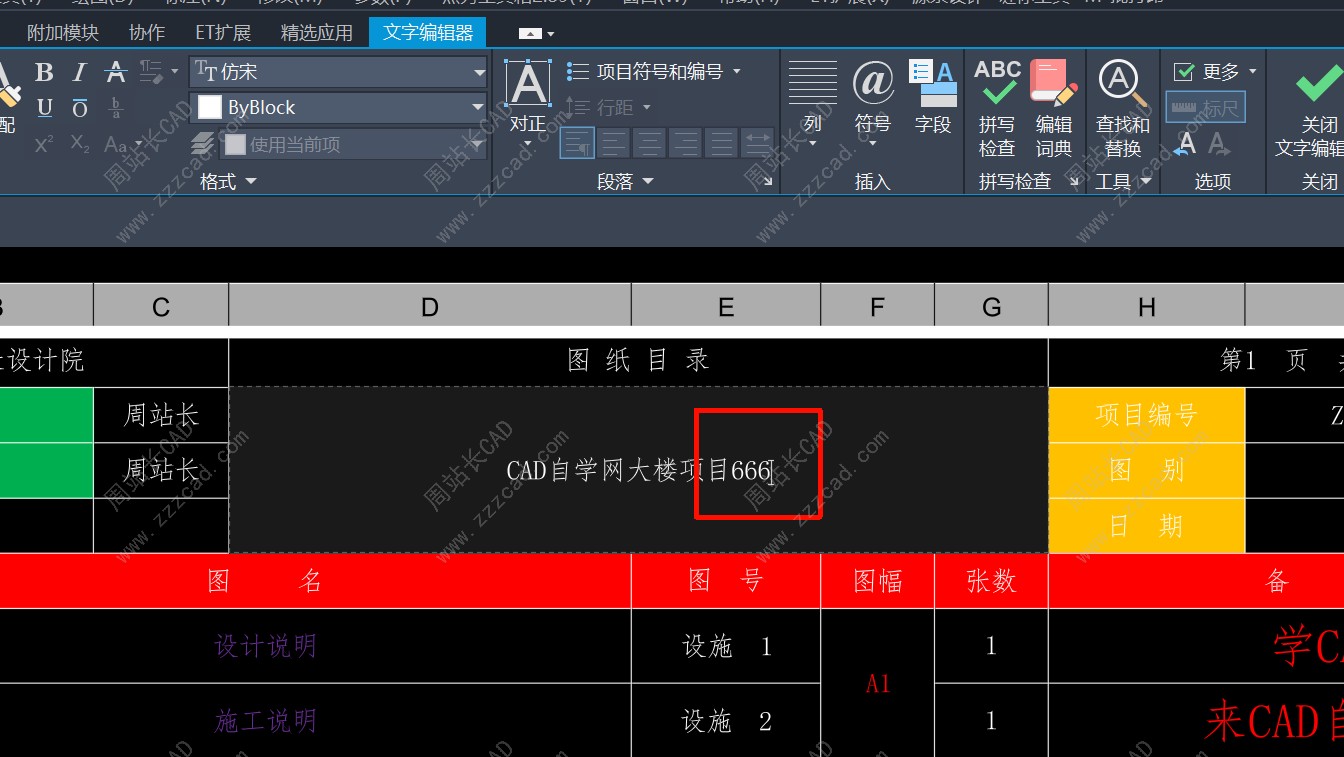

这时候我们更改CAD中表格内容，比如CAD自学网大楼项目后面加上666。

注：如果表格内容锁定先解锁再改。

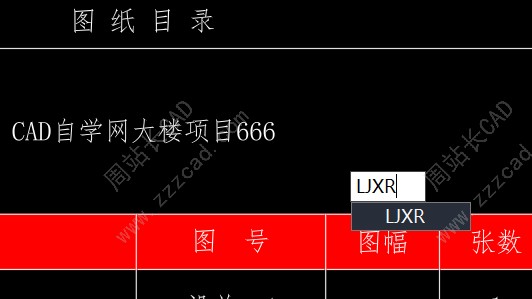

再输入LJXR回车。

注：这一步需要关闭excel表格不然在运行的表格无法修改。

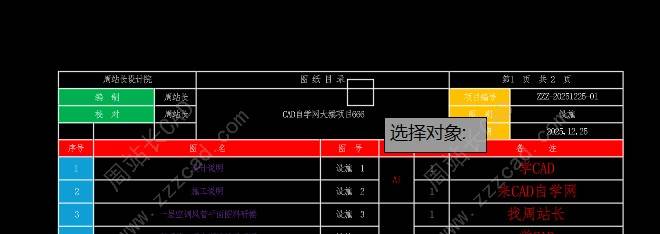

选择表格回车。

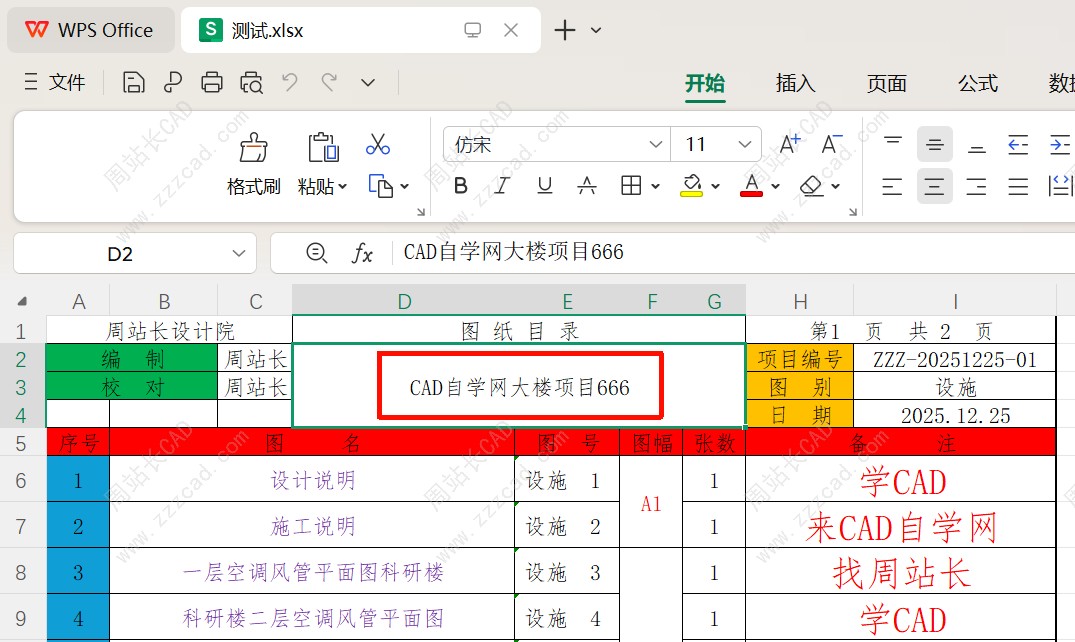

即可将CAD表格内容同步到excel，我们打开看看，已经更改。

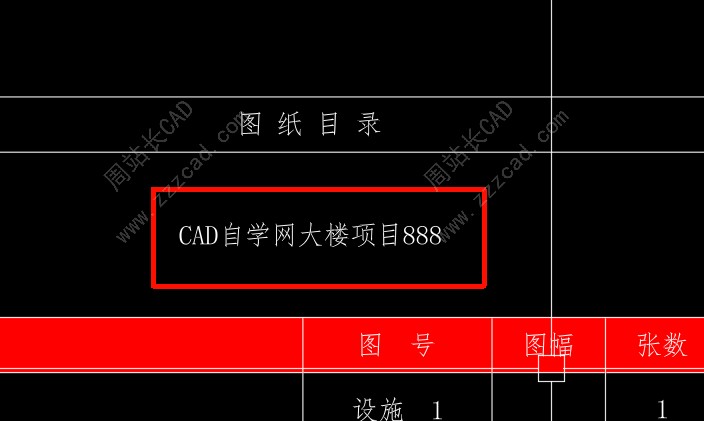

如果我们想excel表格反过来写入CAD也可以，比如我们把666改成888。

注：改后记得保存，可以不关闭excel软件。

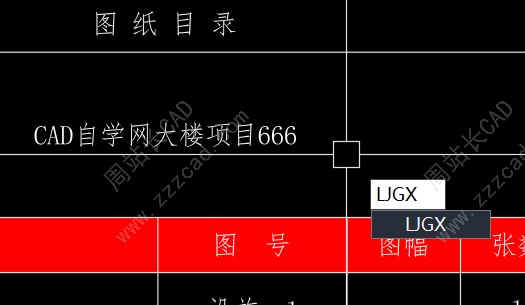

返回CAD输入LJGX回车。

即可同步更新。

2、线条表格转table表格

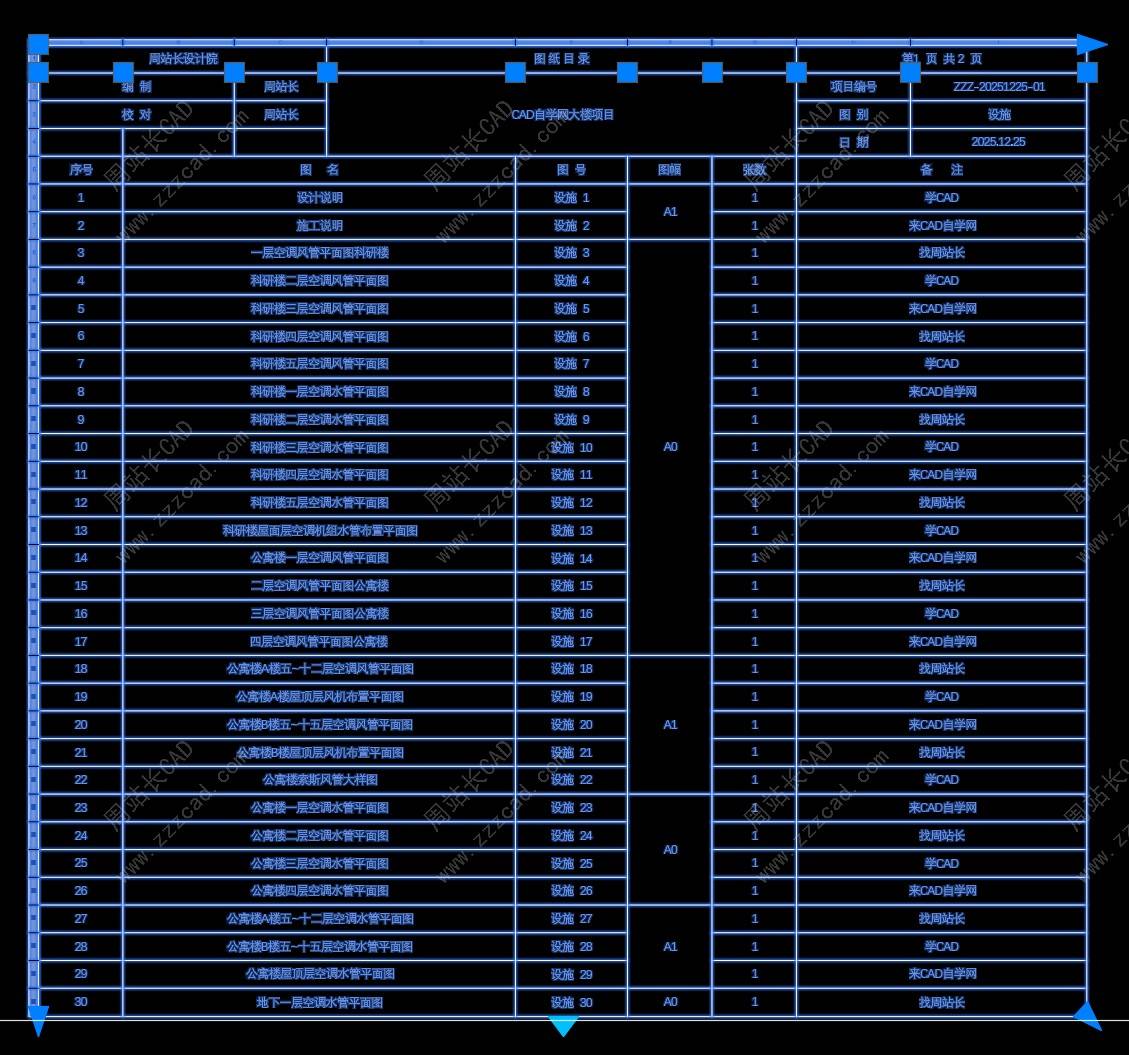

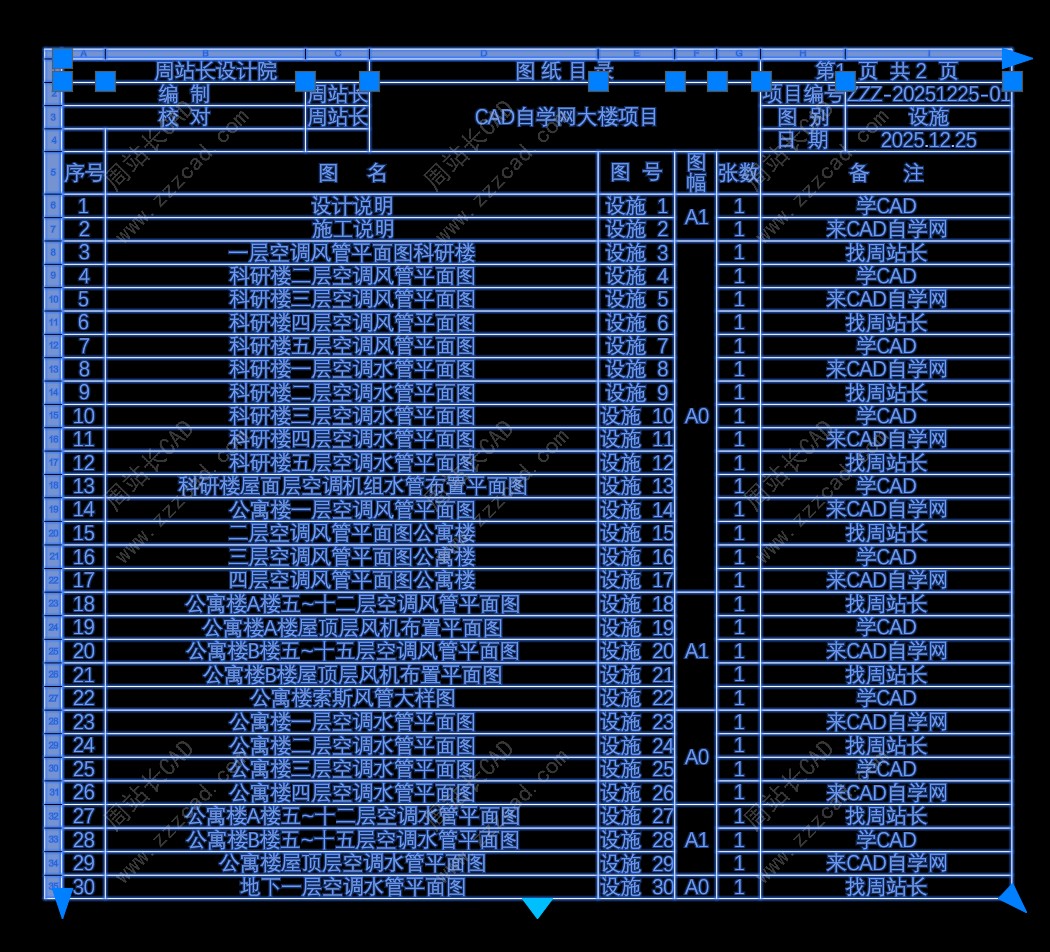

比如这种线条表格想转table表格。

输入BGZH回车。

选择表格。

即可瞬间转换完成。

3、自动调整Table表格行高列宽

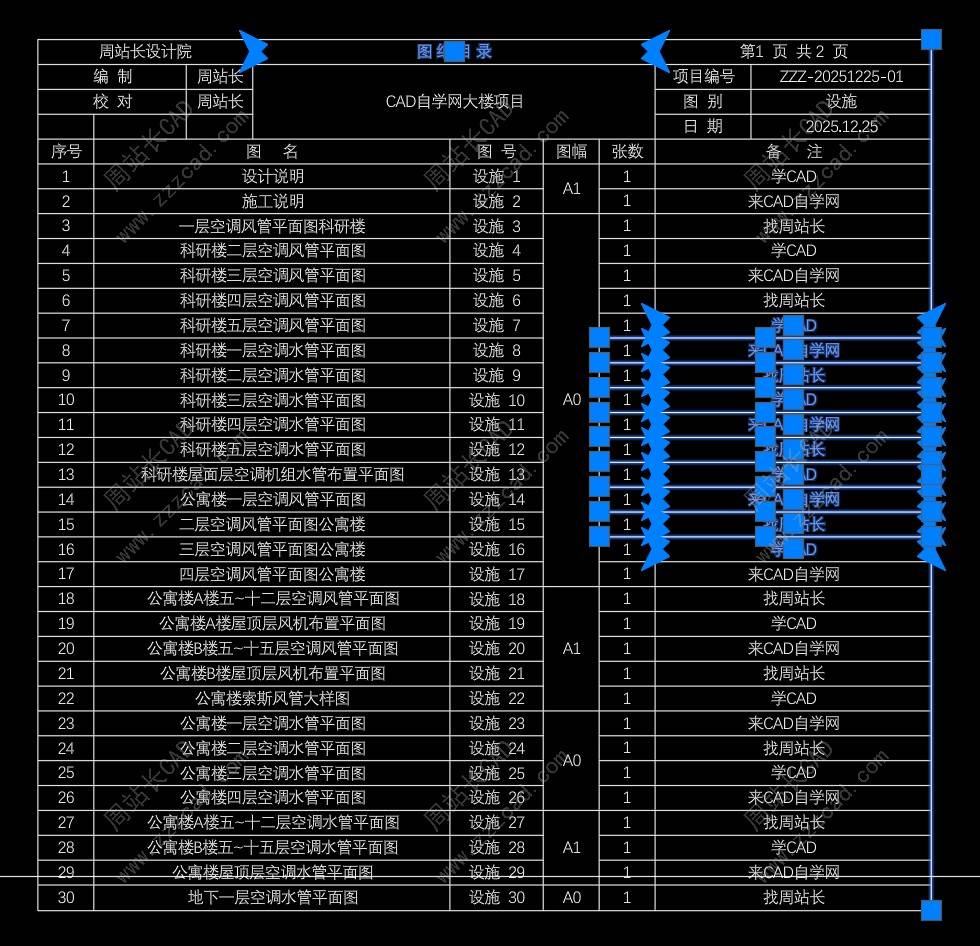

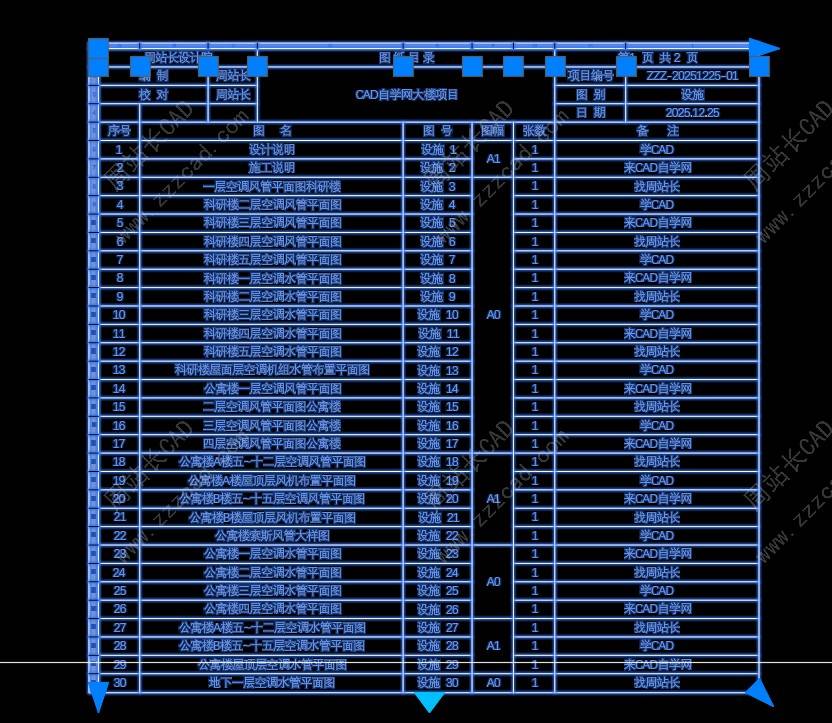

再比如这种table表格的行高列宽不是我们想要的，一个个调整比较麻烦。

输入BGTZ回车。

选择表格。

即可快速调整列宽行高。

最后附上插件所有命令，只有记住BGGJX主命令即可，其他都是附属二级命令。

命令列表：

BGGJX - 打开表格工具箱主菜单（整合所有功能，其他不想记，只记住这一个就行）

BGSC  - 生成表格（快捷命令）

BGDR  - Excel表格导入CAD（快捷命令）

BGZH  - 线条表格转Table表格（快捷命令）

BGDC  - 线条表格导出到Excel（快捷命令）

BGDQ  - 线条表格文字对齐（快捷命令）

BGTZ  - Table表格行高列宽调整（快捷命令）

BGLJ - 链接Excel表格管理（快捷命令）

LJCR - 插入Excel链接表格（快捷命令）

LJGX - 拉取更新：从Excel同步数据到CAD（快捷命令）

LJXR - 反向写入：将CAD表格修改写入Excel（快捷命令）

完。
