cad坐标标注怎么设置xy一起标注

经常有一些粉丝问周站长CAD坐标标注怎么XY一起标注,CAD自带的标注只能一次标注一个,如图:

如何一次标注两个?

借此介绍下源泉设计的坐标标注怎么用?

首先下载和安装源泉设计插件,链接:点击下载

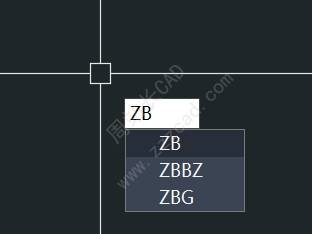

安装之后输入zb回车;

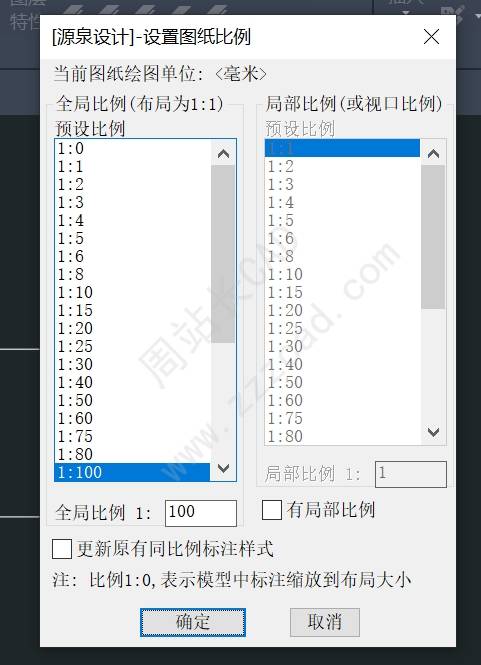

选择适合比例;

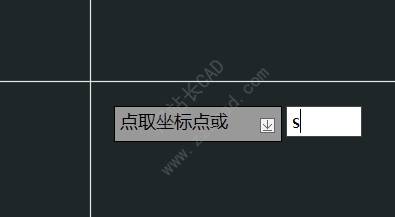

提示点取坐标点,输入S回车;

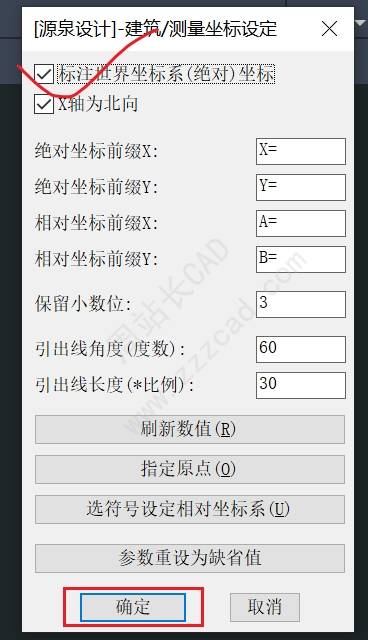

默认标注相对坐标,如果需要标注绝对坐标,勾上标注世界坐标系坐标;

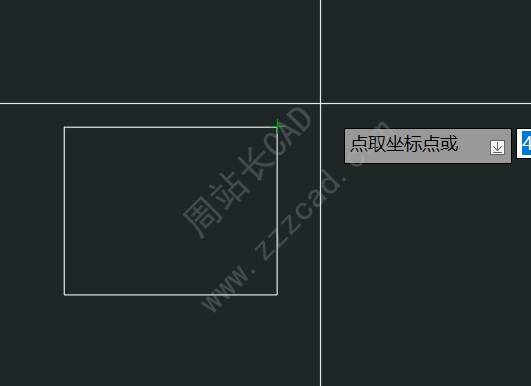

点取标注点;

点取标注位置即可标注;

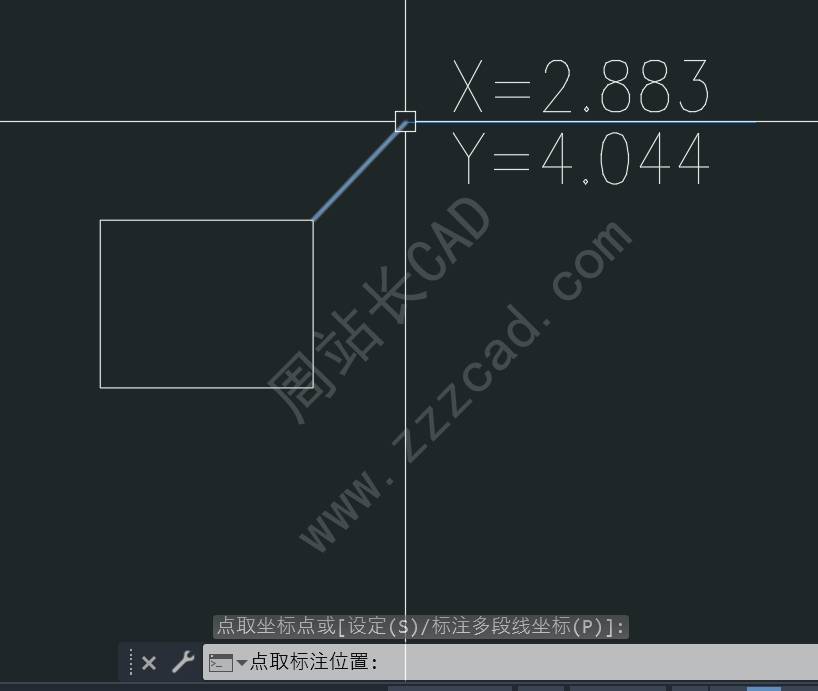

最终如图。
