CAD修剪命令,到底怎么用?为什么你延伸对象的时候,总是失败?

CAD修剪命令,在实际绘图过程中,不仅仅用于修剪对象,还常用于延伸对象。有时直接替代了延伸命令的使用。修剪对象:

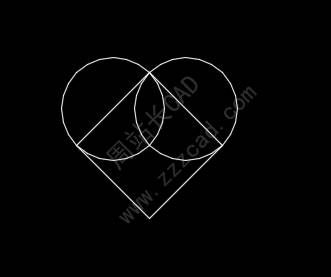

以下图为例,将下图,通过修剪,得到一个心形对象。

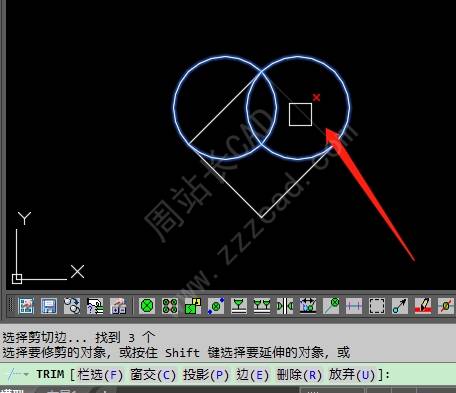

选择对象,命令行输入tr,然后单击需要修剪掉的对象,即可修剪。

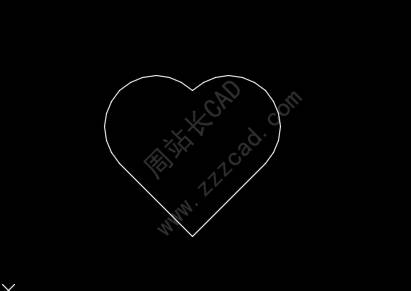

然后,便可得到修剪完成的结果。

延伸对象:

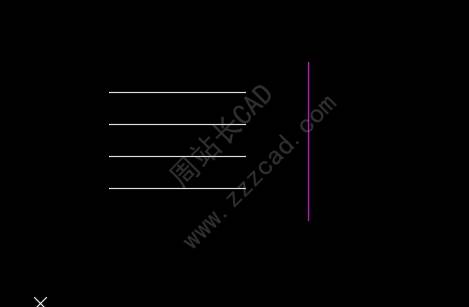

以下图为例,将白色水平直线,延伸至垂直洋红色线上。

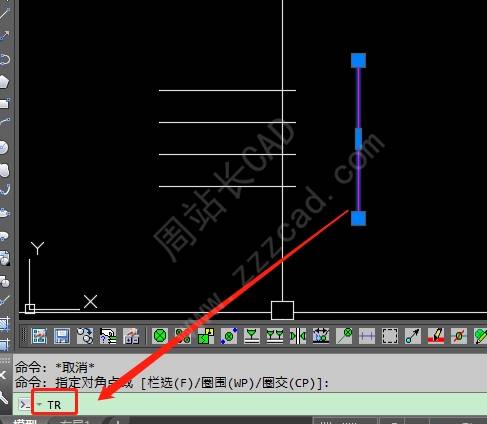

选择洋红色直线,然后命令行输入tr。

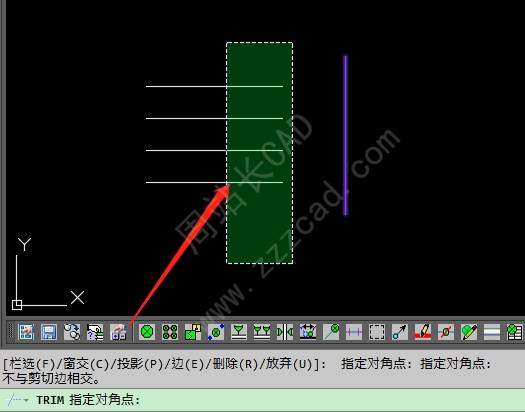

单击鼠标右键,然后按住shift键,交叉选择要延伸的白色直线。

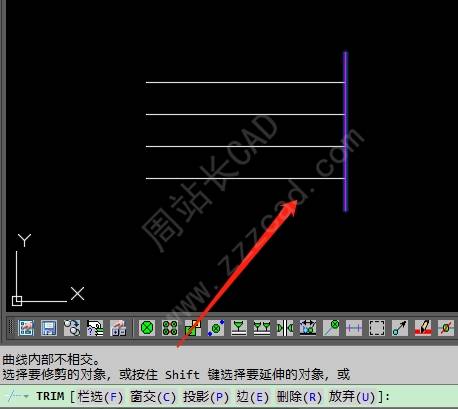

便可得到延伸结果。单击鼠标右键,退出命令。

为什么你使用tr延伸对象失败?

主要有3点注意:

1.选择的对象:首先要选择的不是延伸对象,而是要延伸到谁的那个线。

如示例的,洋红色直线。

2.怎么选择对象:其次,是与延伸对象,交叉选择,而不是全部框选对象。

3.要按住shift键。

注意以上3点操作,使用tr实现延伸结果,绝对不会出错。如果失败,一定是哪一步出了差错。收藏这篇,搞定延伸不是问题!

完。
