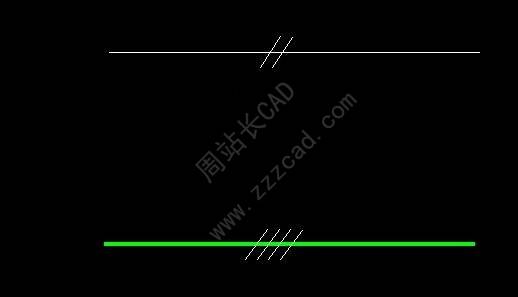

前几天一位用户问我，周站长CAD怎么自定义这样的线型文件？
如图：
前面我们分享过文字线型的制作方法，这种就是带图形的线型文件，怎么制作？
首先CAD里绘制好这个线型文件的一部分。
然后就是创建形文件。

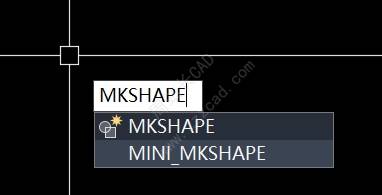

输入mkshape命令回车。

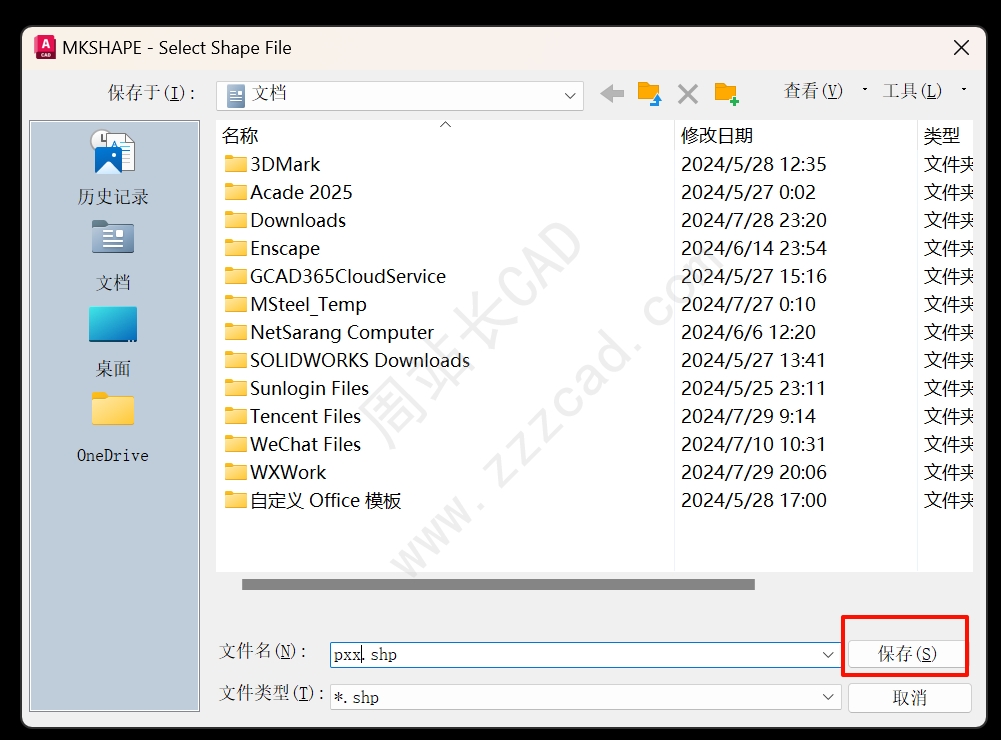

弹出形文件保存位置，重命名保存即可。

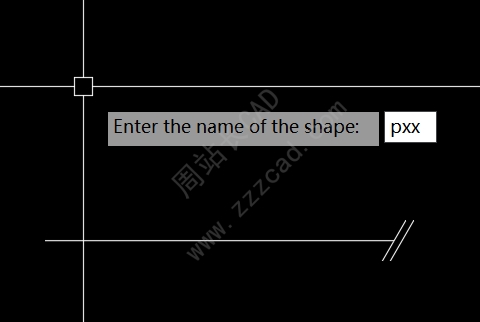

输入形文件名称回车。

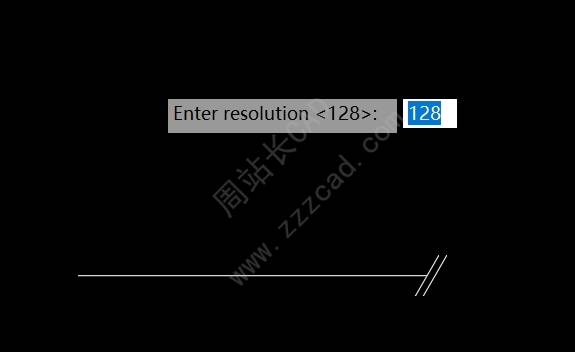

输入形文件分辨率，直接默认就行。

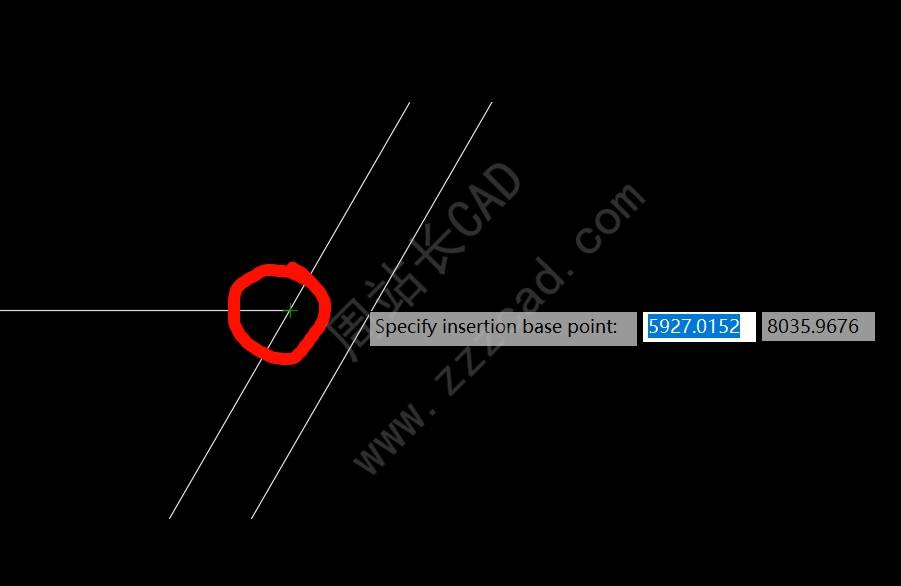

指定插入基点，在图形上指定一点就行。

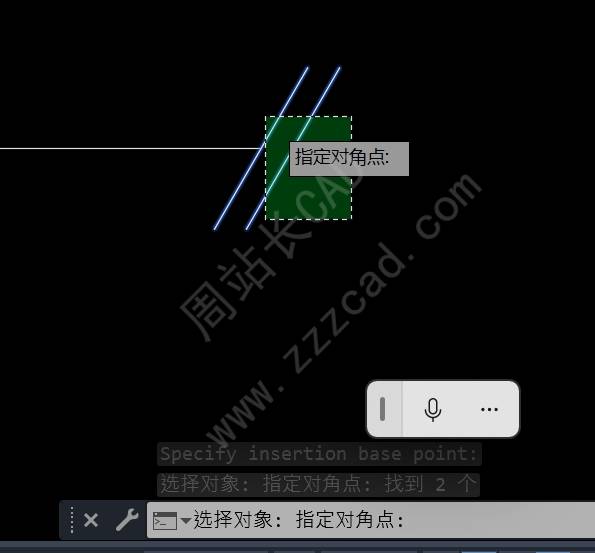

提示选择图形，选择即可。
至此形文件创建完成。

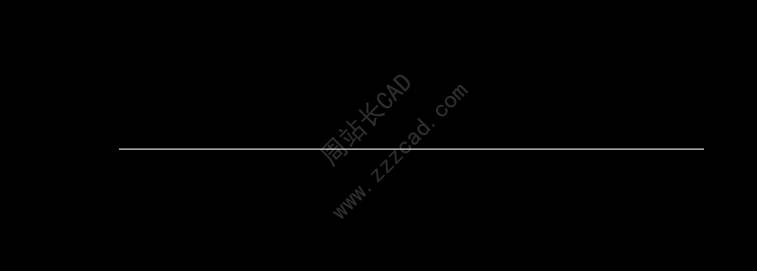

绘制一条直线。

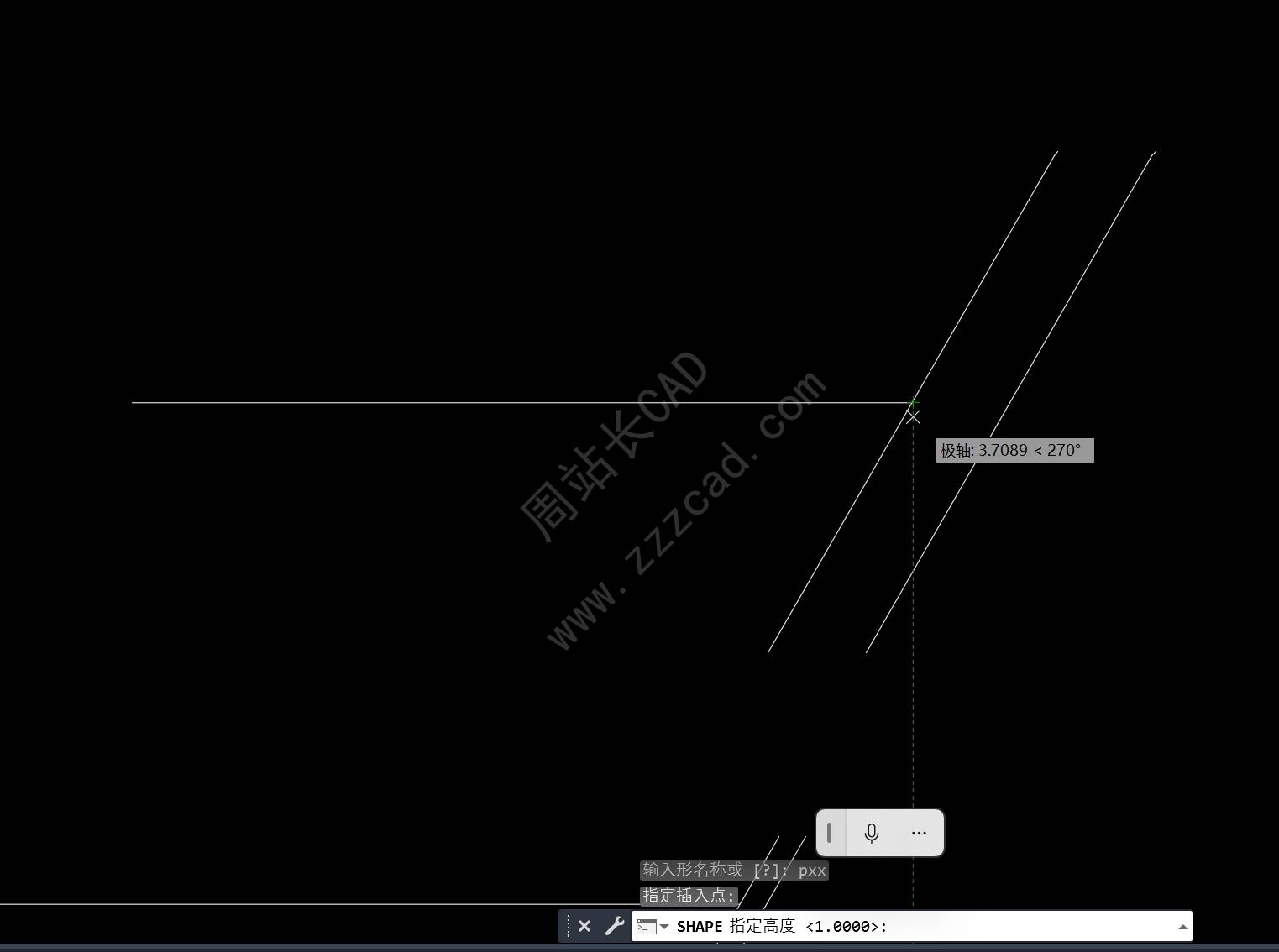

然后输入shape命令插入形文件。

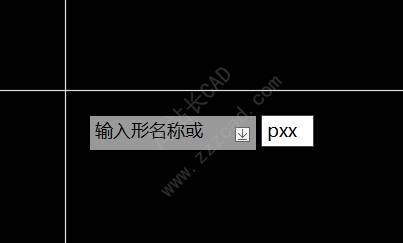

输入形文件名称，前面创建的。
指定形文件插入点。
提示指定高度、是否旋转，直接默认就行。

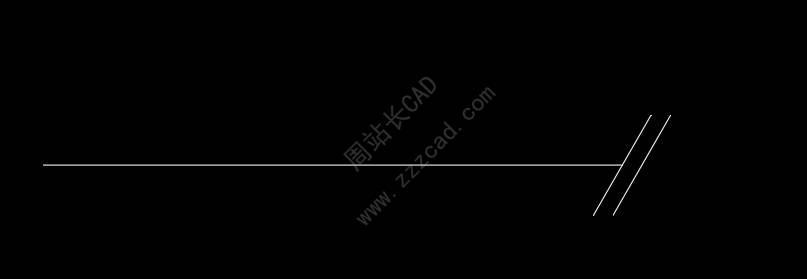

制作完成。
制作线形。
输入mkltype回车。
重命名，选择线型文件保存位置。

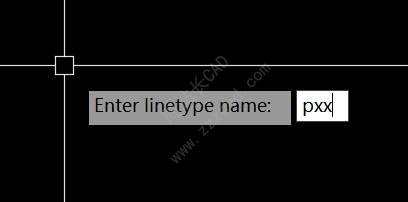

输入线形名称回车。

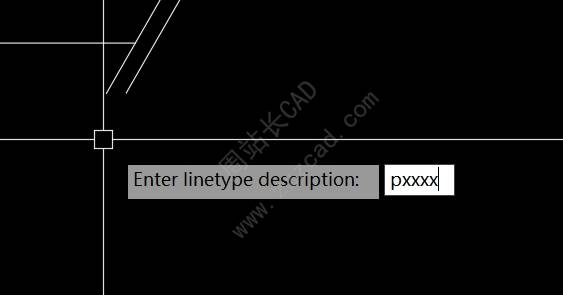

输入线形描述回车。

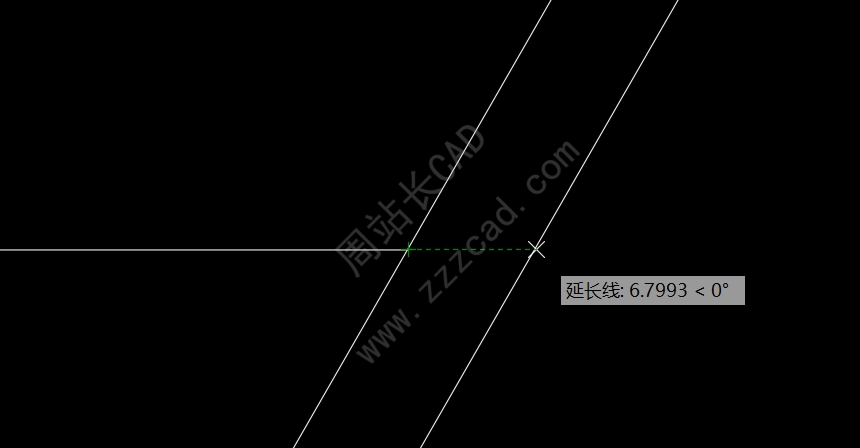

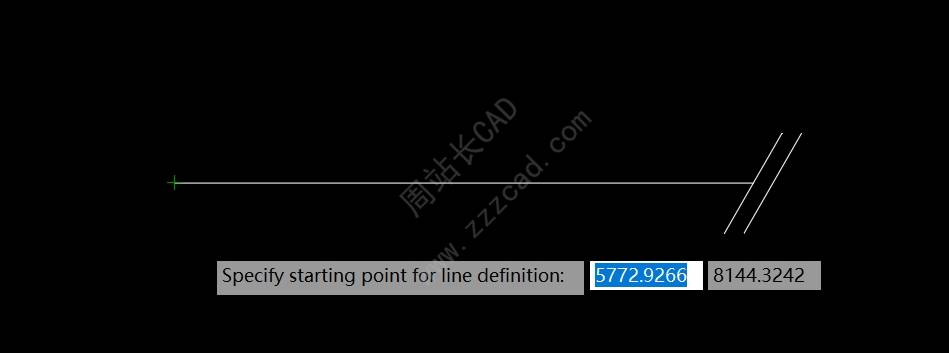

指定重复图形的起点。
指定终点。
选择对象。
然后线形文件就制作好了，直接调用即可。

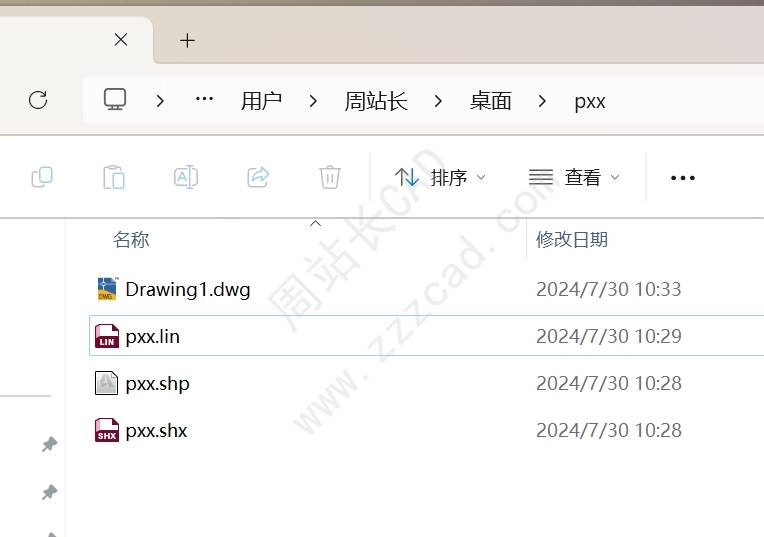

注：以上自定义线型，如果希望对方打开能够看到线型不乱码，一定要把生成的lin文件、shp文件和shx文件和图形放在以前打包发送，mkshape、mkltype命令需要安装ET工具箱。
