ctrl+快捷键第二弹！ctrl+3工具选项板，你是不是一样摸不着头脑？

绘图中，巧用一些快捷键，是提高画图效率的关键。前文，我们介绍了一些ctrl+的快捷键。今天我们单开一篇唠唠ctrl+3，这个不为人所熟知，却一样好用的快捷键！

快捷键功能

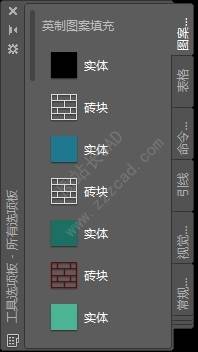

ctrl+3是调出工具选项面板的快捷键。如下图示意。

使用ctrl+3快速填充

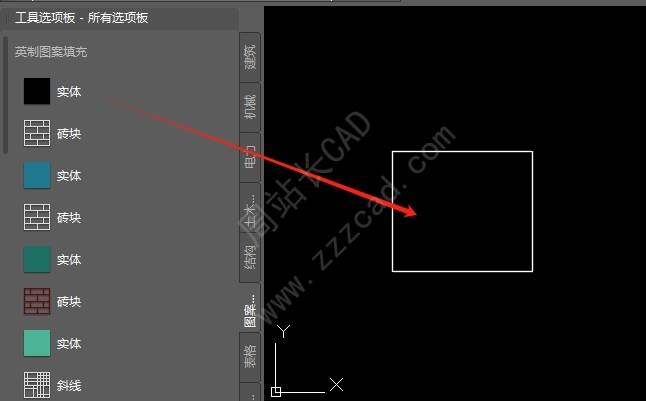

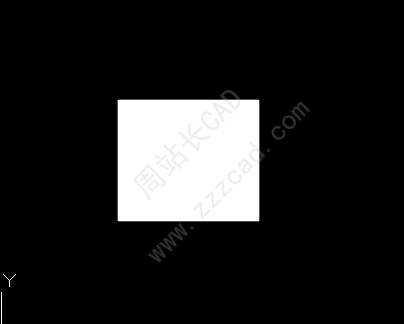

绘制填充区域，然后我们不用再通过填充命令h进行填充。只要ctrl+3调出工具选项板，单击图案填充选项卡，选中要填充的图案，按住鼠标左键，直接拖动到填充区域即可。

使用ctrl+3快速插入图例

如果需要插入一些图例，想要直接用cad插入。这时，就可以考虑采用ctrl+3。

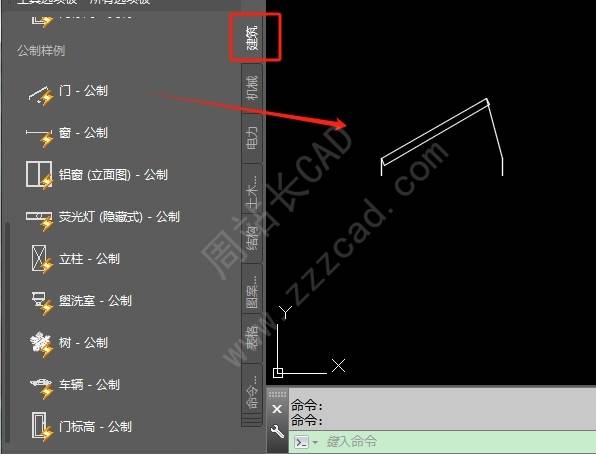

在工具选项板中，如要插入的是与建筑相关的图例，那么可以单击建筑选项卡，选中要插入的图例，直接拖动到图纸，即可插入图例。

使用ctrl+3一键插入引线

引线，如果用cad插入引线，就需要去创建。如果想要cad实现，一键插入想要的引线形式。那么就可以采用ctrl+3一键实现。

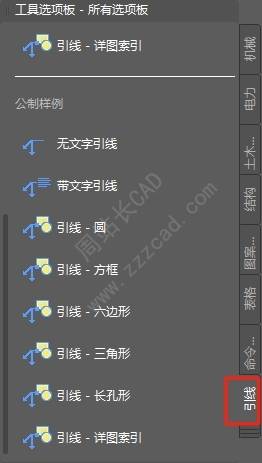

单击工具选项面板的引线选项卡，可以选中自己想要插入的引线形式，拖动至图纸中即可绘制。

完。
