CAD文字全部显示的是框框?怎么办?

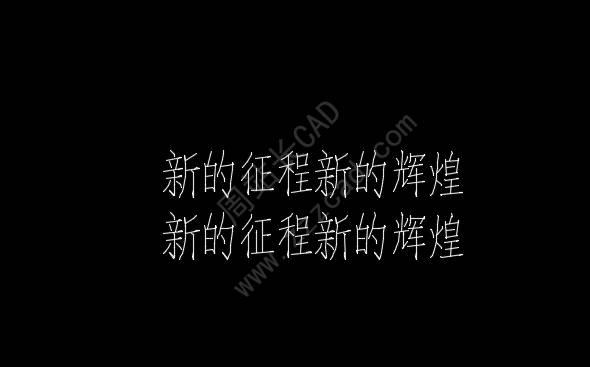

正常文字显示,我们需要的是如下图这样的。显示的是文字内容。

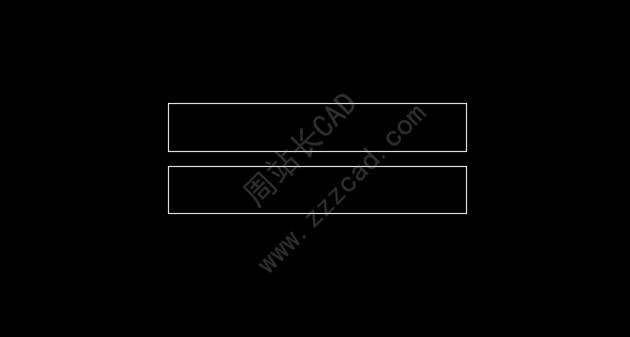

但是,有时打开图纸后,发现文字,全部不见了,只有一堆框框?如下图示意。

这时,问题有可能出在有关文字的变量设置上了。文字被设置了不显示。

怎么办?

解决方法:

那么重设系统变量值即可。

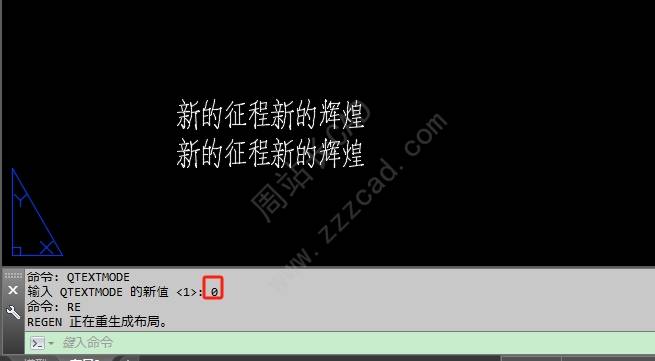

命令式输入qtextmode,输入值0。然后,命令行再次输入re,重生成下图纸,即可显示正常。

系统变量qtextmode,是控制CAD文字显示方式的一个本身变量。

当变量的存储值是0时,显示的是文字内容。

当变量的存储值为1时,打开的是文字快速显示模式,以框框代替文字内容,这样可以简化文字对象,提升图纸速度。

引申:

​如果不需要查看文字内容时,但又想图纸快一点时,也可以将qtextmode设置为1。

完。
