前面分享了一个CAD边界修剪器，支持单边界修剪、双边界环形修剪、开口边界修剪，然后有一些测绘的用户问我，周站长能不能支持不同标高对象修剪，修剪后保持原标高不变？V3.3版就是做了这个改进，比如下面这个图修剪后，还存在一些对象没有修剪。

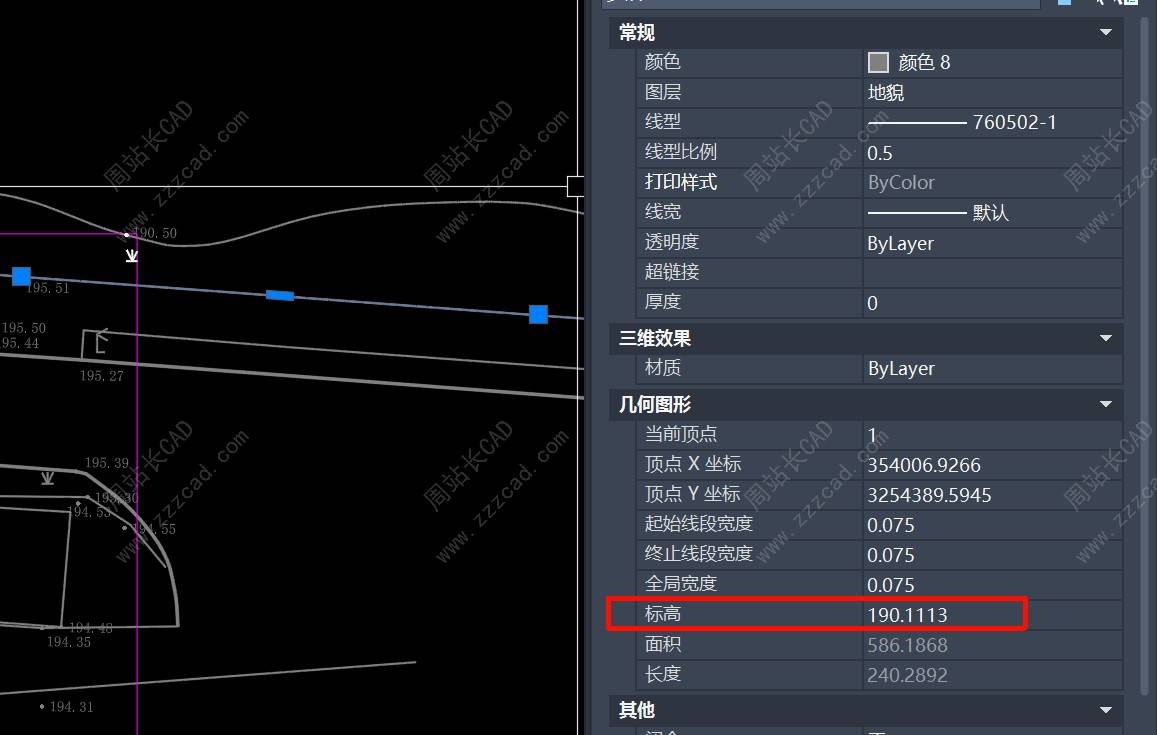

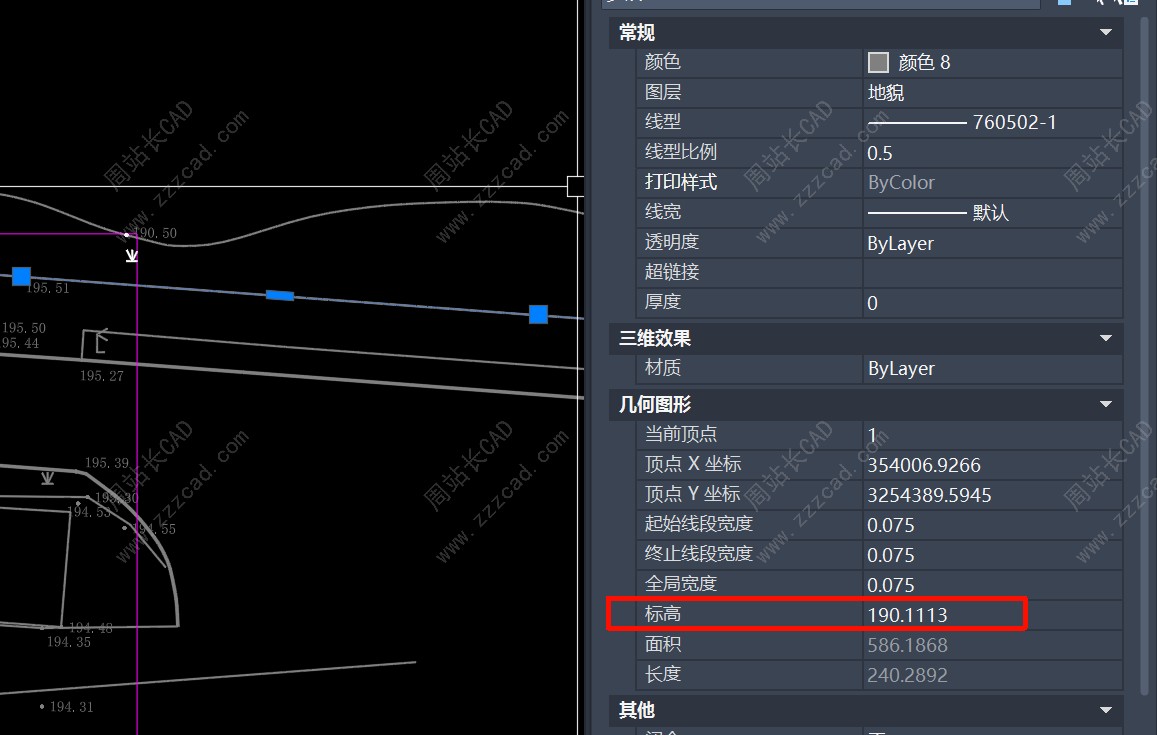

是因为这些对象标高不为0并且不一样。
现在只要下载最新版V3.3即可。
CAD边界修剪器V3.3版下载链接：点击下载
边界修剪器 V3.3 是一款专为 AutoCAD 设计的高效绘图辅助插件。它能够以闭合曲线（单边界、双边界）或开口曲线为边界，快速修剪与边界相交的图元，并支持一键清理边界内侧或外侧的所有对象，有效提升复杂图纸的清理与修剪效率。
功能亮点：
灵活的边界定义： 支持选择已有对象或临时绘制边界。
广泛的边界兼容： 闭合边界支持圆、闭合多段线、椭圆、闭合样条曲线以及矩形；开口边界支持直线、圆弧、开口多段线、样条曲线。
三种边界修剪方式：
单边界修剪： 以一条闭合曲线为界，修剪相交图元、清理内侧或外侧对象。
双边界环形处理： 以内外两条闭合曲线界定环形区域，灵活处理环带内外的对象。
开口边界修剪（V3.2 新增）： 以一条无需闭合的曲线为界，提供“修剪一侧”和“仅分割”两种操作。“修剪一侧”可在交点处切断图元并删除拾取侧的线段，还可选择是否删除该侧未跨界的完整对象；“仅分割”只在交点处断开图元，两侧全部保留，适合批量打断对象。
跨标高投影修剪（V3.3 新增）： 当边界与被修剪对象位于不同标高时，插件可按 WCS XY 俯视投影计算交点，无需先将对象手动移动到同一标高。修剪后的对象保持各自原有标高，不会跟随边界标高改变。该功能适用于单边界、双边界及开口边界模式。
三维多段线支持（V3.3 新增）： 当三维多段线的全部顶点处于同一标高时，可按 XY 投影参与修剪，修剪结果继续保持三维多段线类型和原有 Z 值。
空间曲线安全保护（V3.3 新增）： 对非恒定 Z 的三维曲线或倾斜空间曲线，插件不会强行压平或误删，而是原样保留并给出提示，避免破坏原有三维几何。
智能图块处理： 遇到与边界相交的图块时，插件会自动将其分解后再进行修剪，无需手动打散。
双向清理模式： 不仅能修剪交点处的线条，还能根据需要删除指定侧（内侧或外侧）的全部对象。
局部/全局控制： 可以选择“处理全部对象”或“仅处理所选对象”，未选中的区域不受影响。
实体填充转换： 对于实体填充区域，可以选择将其转换为线条后处理。
特殊图元处理： 文字、标注、多重引线等对象不参与相交修剪，但完全位于指定删除侧时可参与删除操作。
注：此插件一机一码，会员和购买最多可用3台电脑。
下面我们来看下使用。
输入AP快捷键回车，弹出加载/卸载应用程序，选择插件，点击加载。
输入快捷键BTR回车。
选择边界类型，我这边以单边界为例。
选择选择边界方式是选择边界还是绘制边界，我这边以选择边界为例。

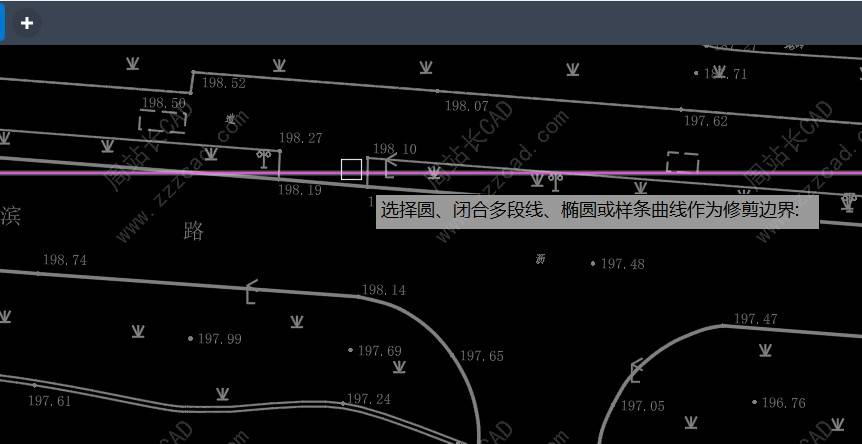

选择边界。

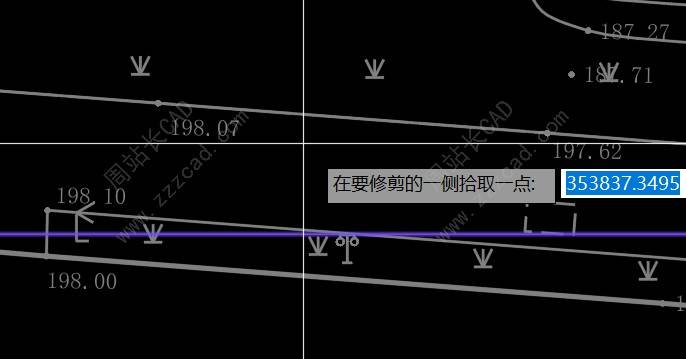

在修剪一侧拾取一点。
选择要处理的对象，可以是全图或者选择。
选择是否删除外侧全部对象。
如果遇到填充怎么处理。

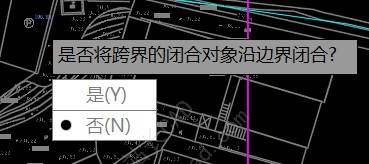

跨边界的闭合对象是否沿边界闭合。

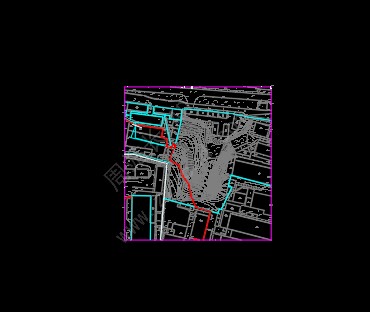

最终如图。
完。
