采用CAD字段,更新图框日期,为打印图纸日期?

图纸的图框中,经常会有一项,是关于出图日期的。这个日期,通常是哪天出图,填哪天。为防止忘记填出图日期,或者忘记更新出图日期。

那么,就可以通过插入字段的形式,将日期以字段形式插入。

这个有两种方法解决,第一种方法,是插入字段的保存日期。单击可跳转详情,查看第一种方法:采用CAD字段,更新图框中的日期?

第二种方法,是插入字段的打印日期。我们通常哪天出图,同时,也会打印图纸成pdf版。所以,也可以插入打印日期。

操作步骤:

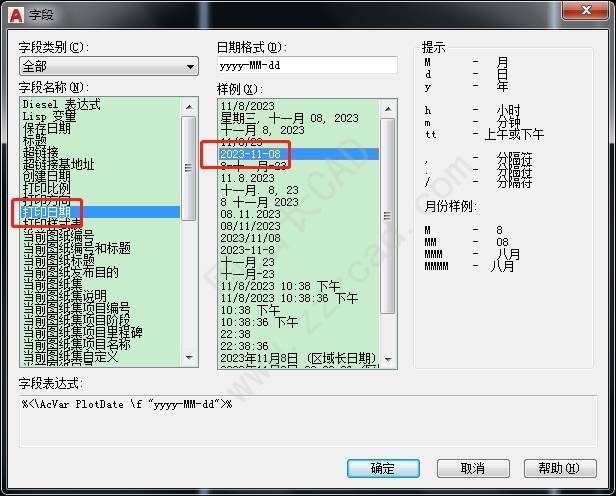

命令行输入field,在弹出的字段窗口中,选择打印日期,选择日期形式。

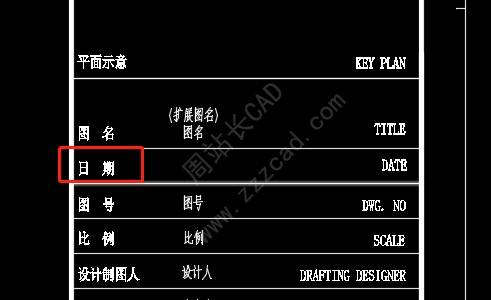

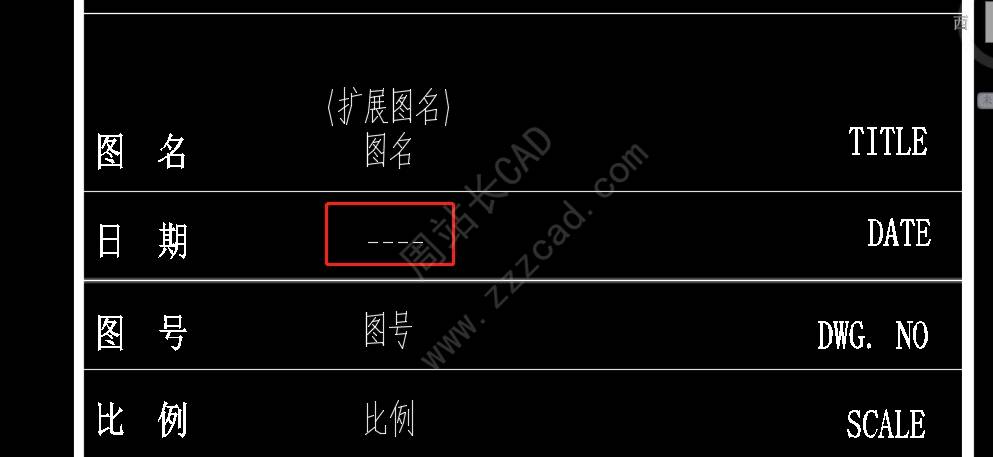

然后单击确定,将图框的日期栏后,单击插入字段。

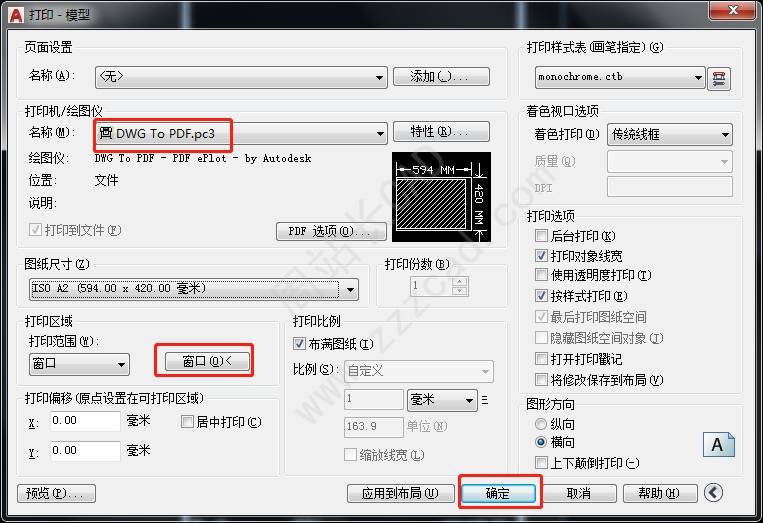

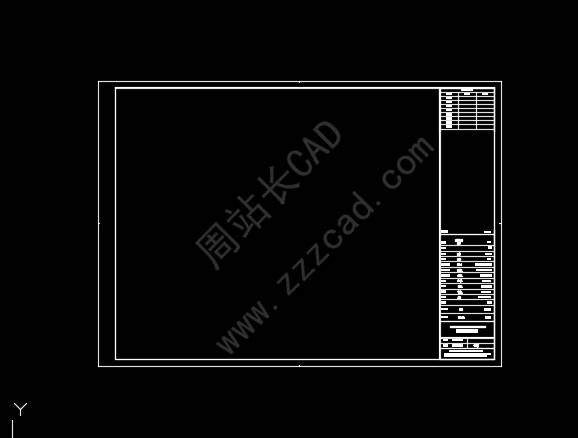

然后ctrl+p打印图纸,选择dwg转pdf打印机,然后窗口框选图框,单击确定。

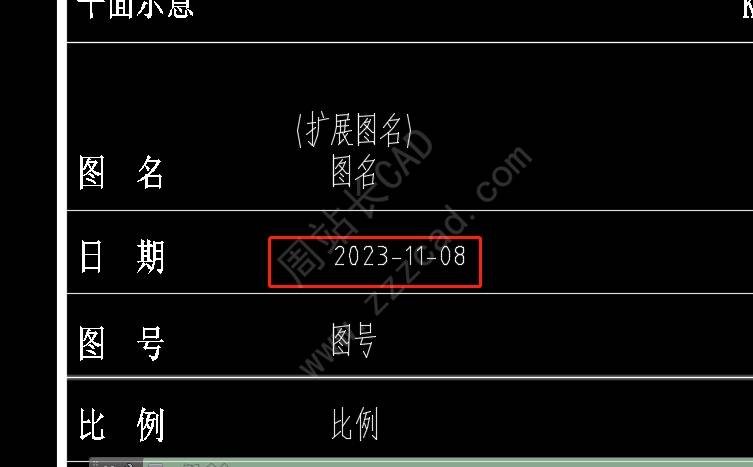

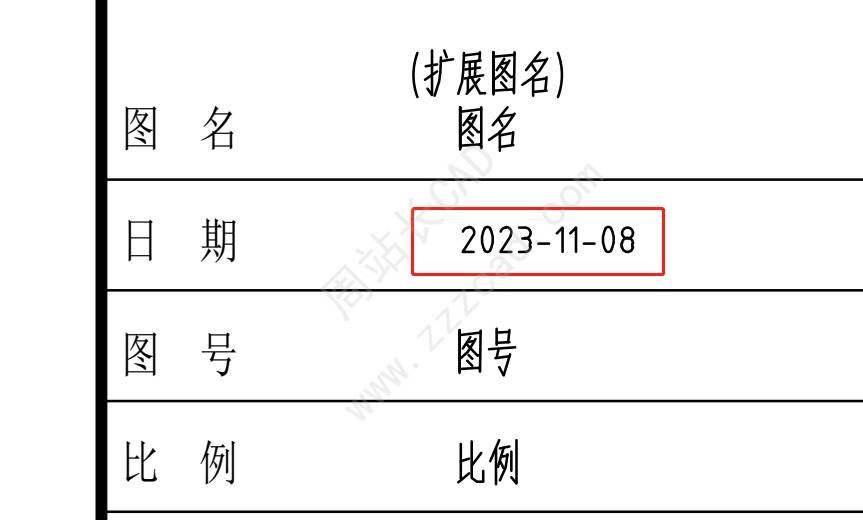

便可生成pdf图纸。pdf图纸及模型图纸,均会显示当时打印日期。

以上,你会了吗?
