CAD标注重叠了，怎么打断？

接着昨天分享的标注技巧：标注间距，今天我们再来看下另一个比较实用的标注技巧：标注打断。

有时候在标注非常多，交叉的情况下，很难区别所标注的尺寸，这时我们就可以用标注打断。

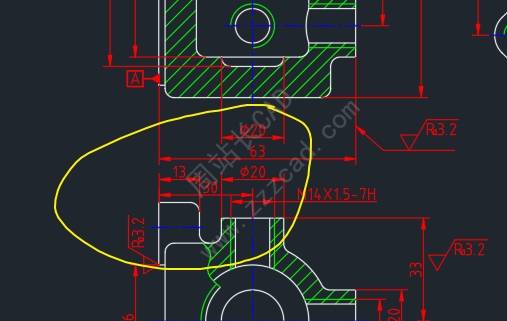

比如下面这张图：

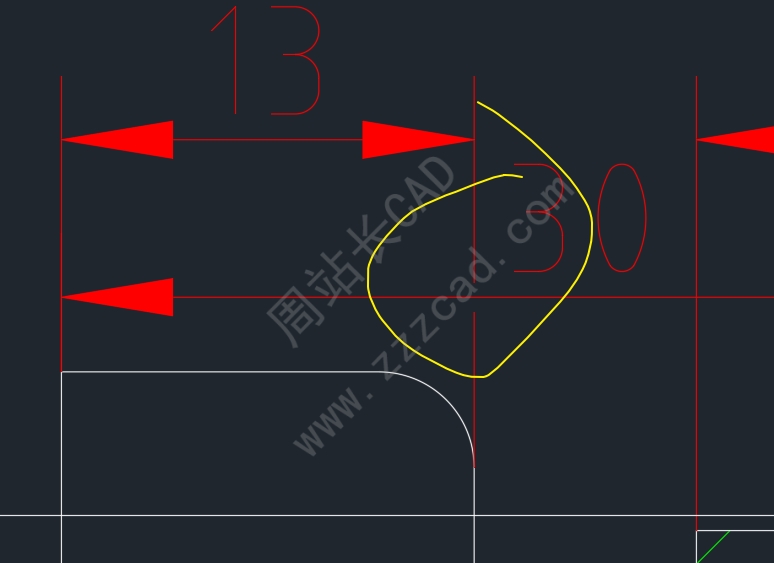

我们把它做成这样。

怎么做呢？

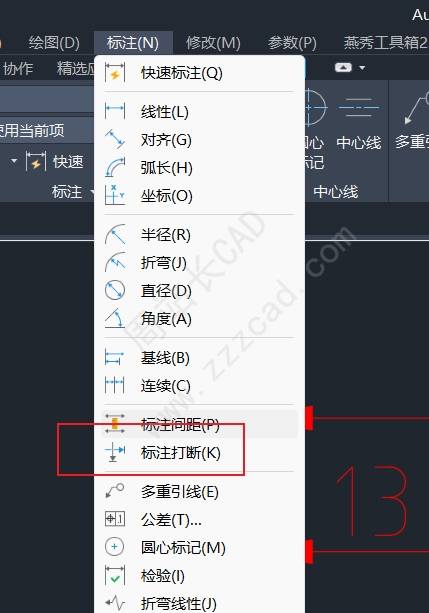

点击标注，标注打断，快捷键dimbreak；

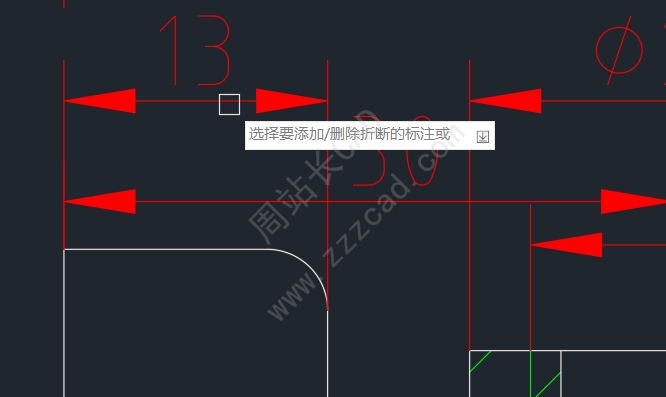

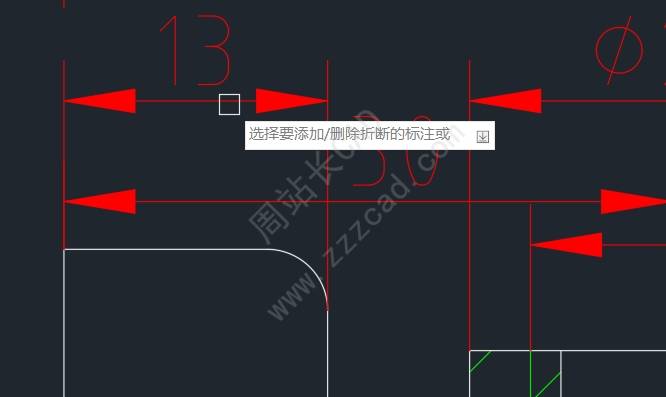

选择需要折断的标注；

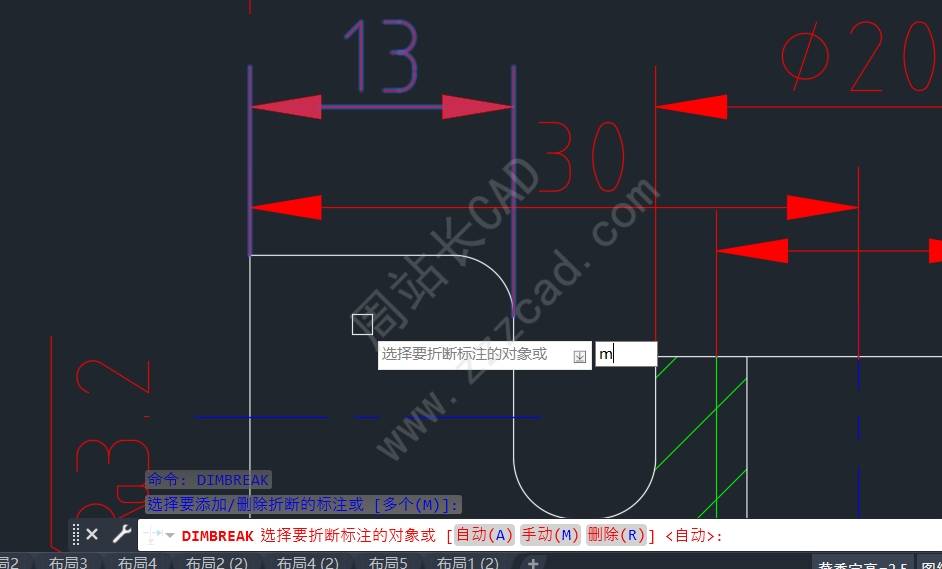

默认自动，直接按空格键可以自动打断，我们这里输入M，按空格键手动；

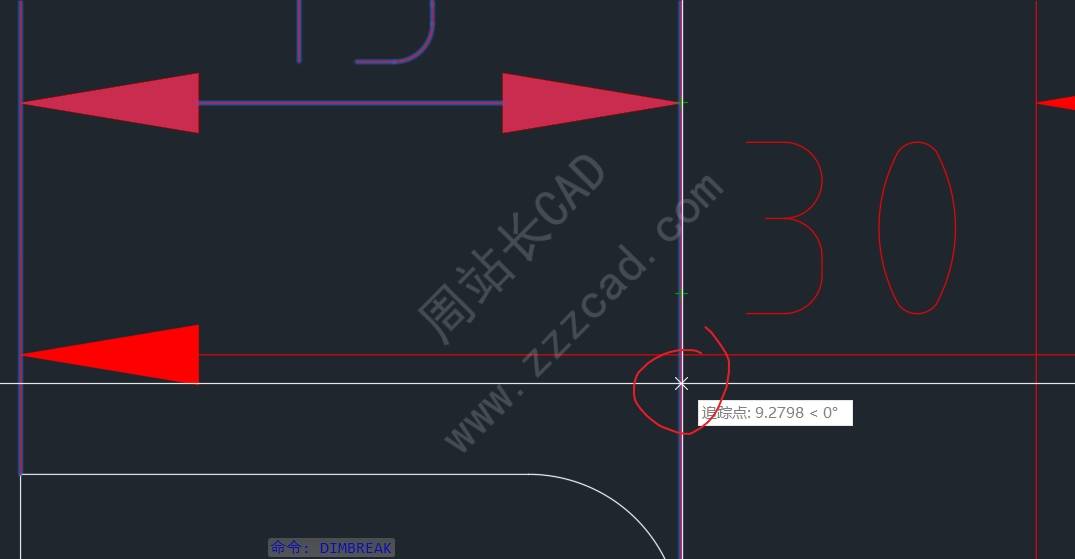

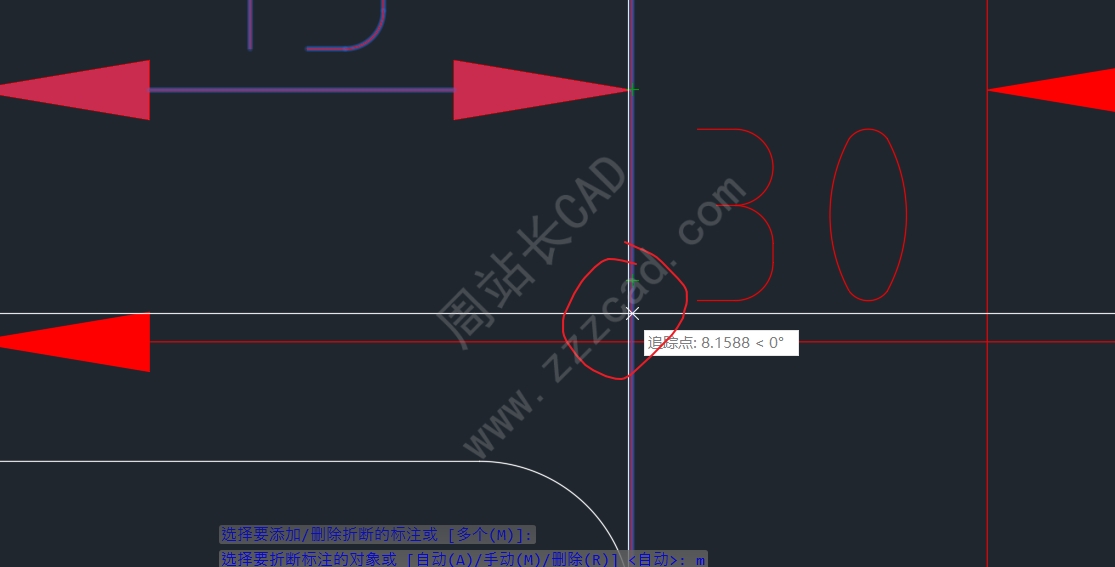

选择打断的第一点 ；

选择打断的第二点；

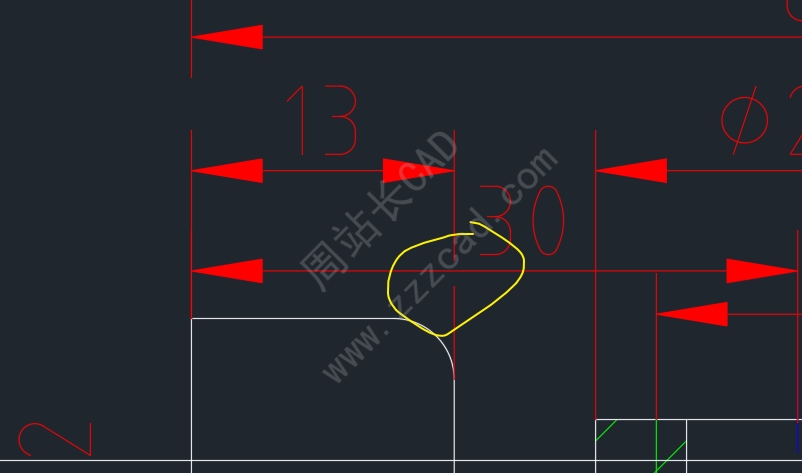

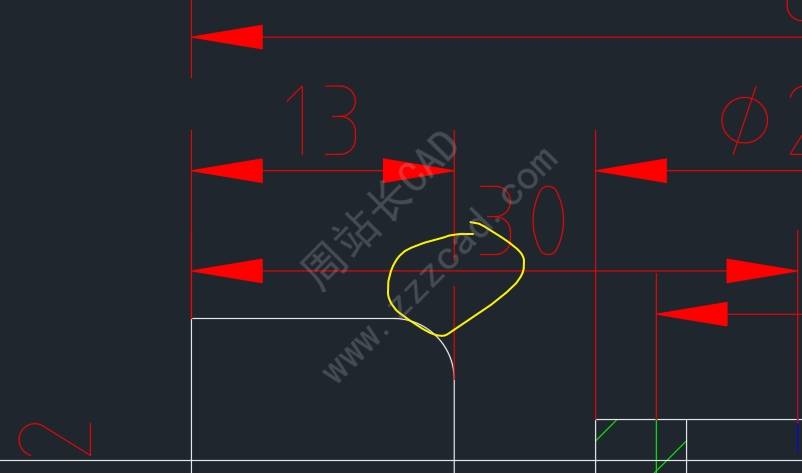

最终如图。
