CAD之动态块那些事:怎么制作对齐动态块?

创建图形图块(以下实例操作,采用的是CAD2018版)

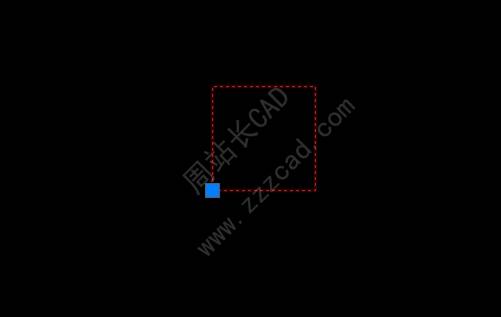

选择对象,命令行输入block,空格或回车。将图形创建为块。

创建动态块对齐参数

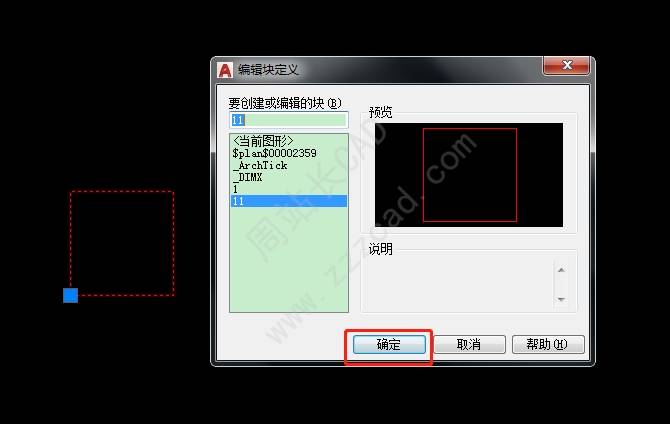

双击图块对象,进入块编辑器。

  • 创建对齐参数:

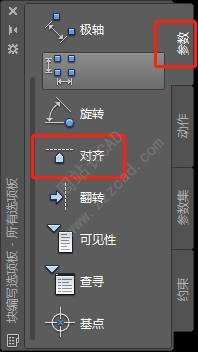

在参数选项卡中,单击对齐。

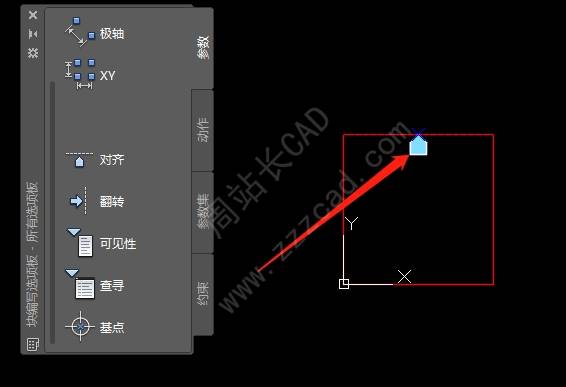

在图形上,根据命令行提示,选择一个点,单击,然后确定对齐方式,插入对齐参数标记。

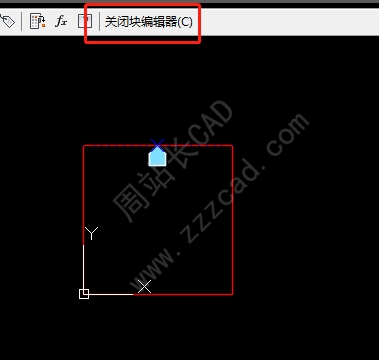

然后,单击关闭块编辑器,保存并退出。

  • 对齐块演示

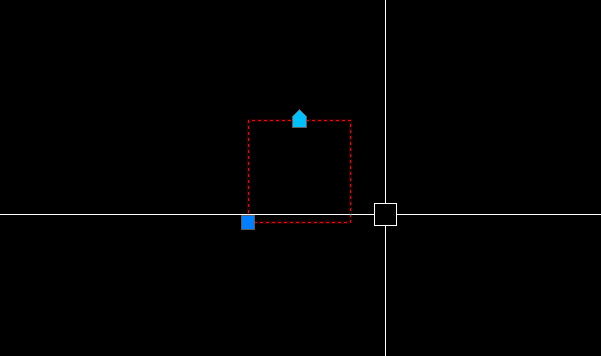

只要单击定义了对齐动作的参数标记,就可以移动鼠标,实现对齐。

详见动图演示。

对齐动态块使用,主要用于在移动复制块时,希望块与某对象对齐时,而发挥作用。

有此类需求的小伙伴,就可以不必自己再行对齐,为块设置一个对齐参数即可。
