CAD填充图案比例动态调整插件下载

CAD填充图案比例动态调整插件使用教程：点击查看

插件介绍：

在CAD绘图中，调整填充图案的比例往往是一个繁琐的过程，尤其是当填充对象位于图块甚至嵌套块内部时，传统修改方式效率极低。本插件旨在解决这一痛点。它不仅支持通过鼠标动态调整填充比例，还具备强大的“穿透”能力，能够批量修改块内及嵌套块内的填充对象，并支持常用材料图案的快速切换。

核心功能亮点

1. 动态/数值双模式调整
   • 动态调整：支持通过鼠标操作实时动态调整填充比例，直观预览效果。
   • 数值输入：同时也支持直接输入具体数值，满足精确绘图需求。

2. 强大的图块穿透能力

• 批量修改：不仅能修改普通填充对象，还能一次性修改所有选中的填充对象。
• 深层穿透：支持修改普通图块以及嵌套块（块中块）内部的填充对象，无需炸开图块即可完成调整。

3. 常用图案一键切换

插件内置了工程绘图中最高频使用的几种填充图案，可快速修改对象属性：

• 剖面线(ANSI31)
• 混凝土(AR-CONC)
• 土(Earth)
• 砂(AR-Sand)
• 实体填充(Solid)

4. 智能精度控制

为了保证调整手感与数值的合理性，插件内置了智能精度算法：

• 当比例值 ≤ 10时：调整精度为 0.1（微调模式）。
• 当比例值 > 10时：调整精度为 1（快速模式，精确到个位）。

5. 实时数据反馈

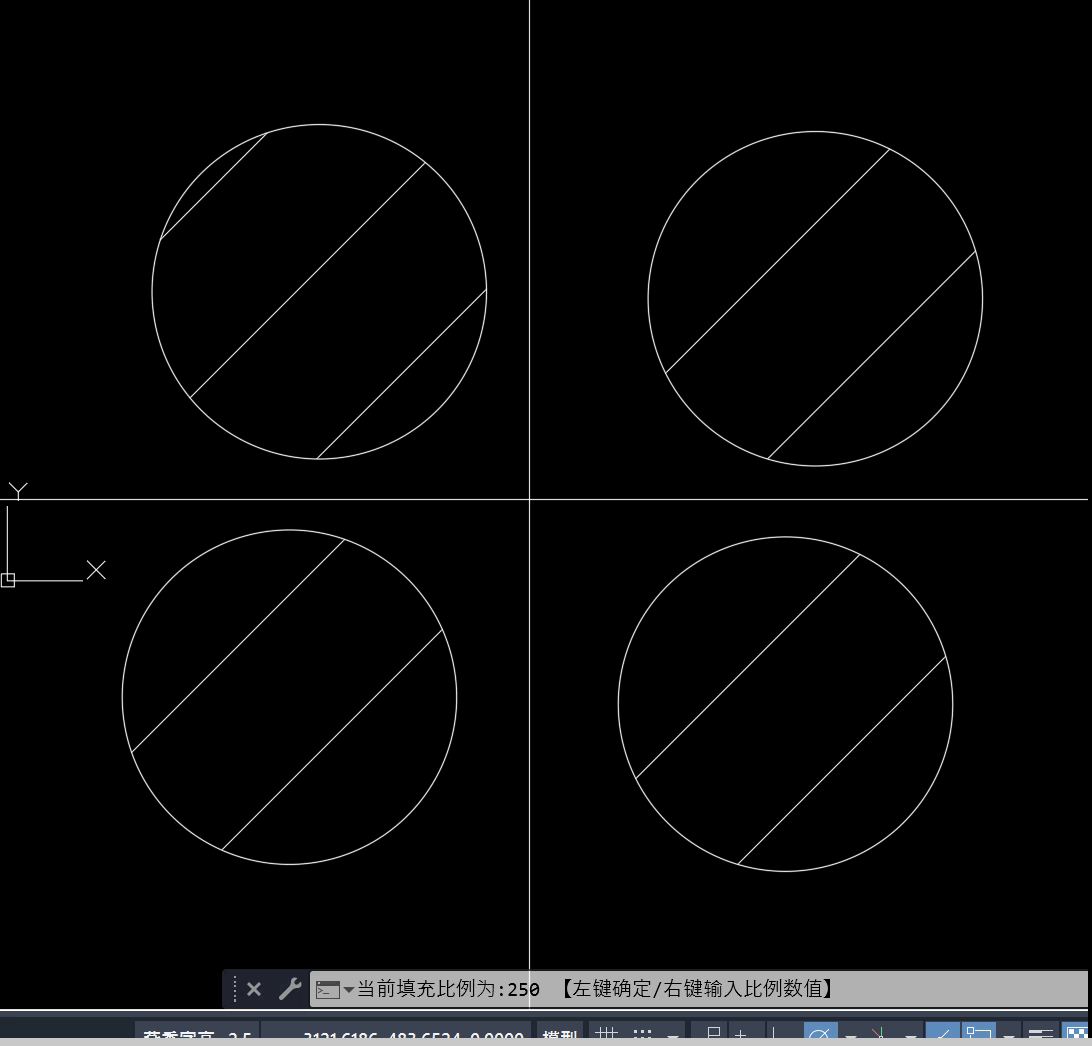

在动态调整过程中，命令行会实时显示当前的填充比例值（仅在数值发生变化时更新），让您对当前比例心中有数。
