CAD遮罩分图插件使用教程

经常有一些做测量或路桥的用户问,周站长,有没有快速分图的插件,找了下,找到一个快速分图插件,插件链接点击查看

下面是插件的具体使用教程。

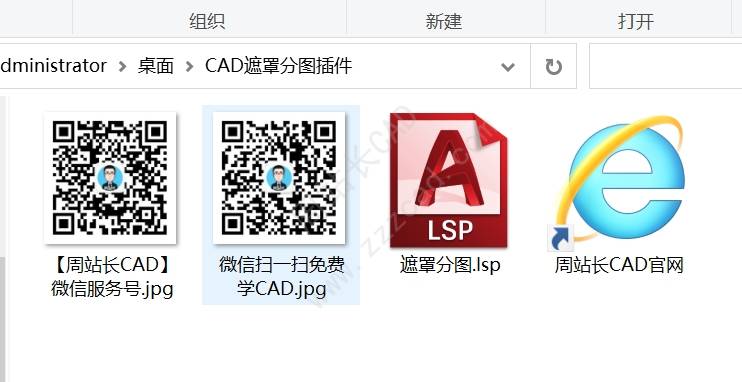

首先将下载的插件解压后如图:

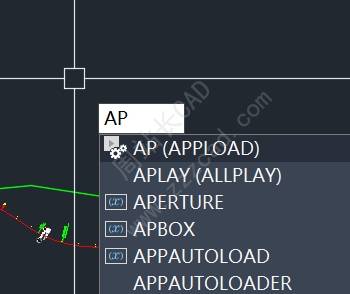

打开CAD输入AP回车;

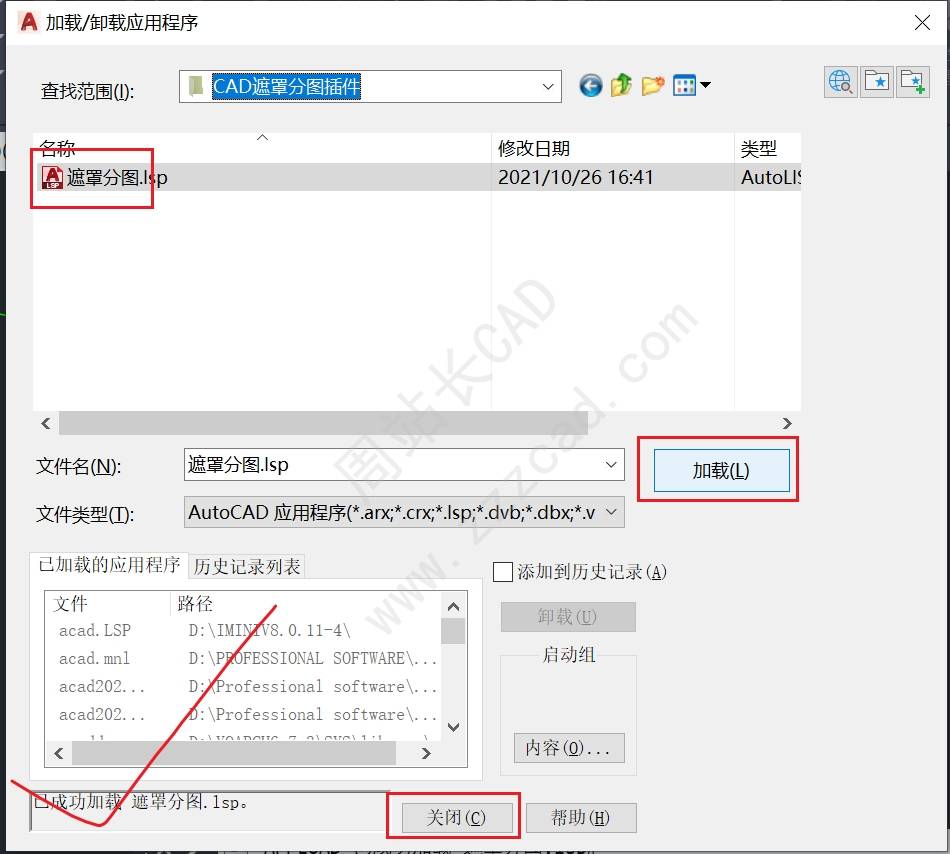

找到遮罩分图.lsp,选中,点击加载,左下角提示已经成功加载,点击关闭;

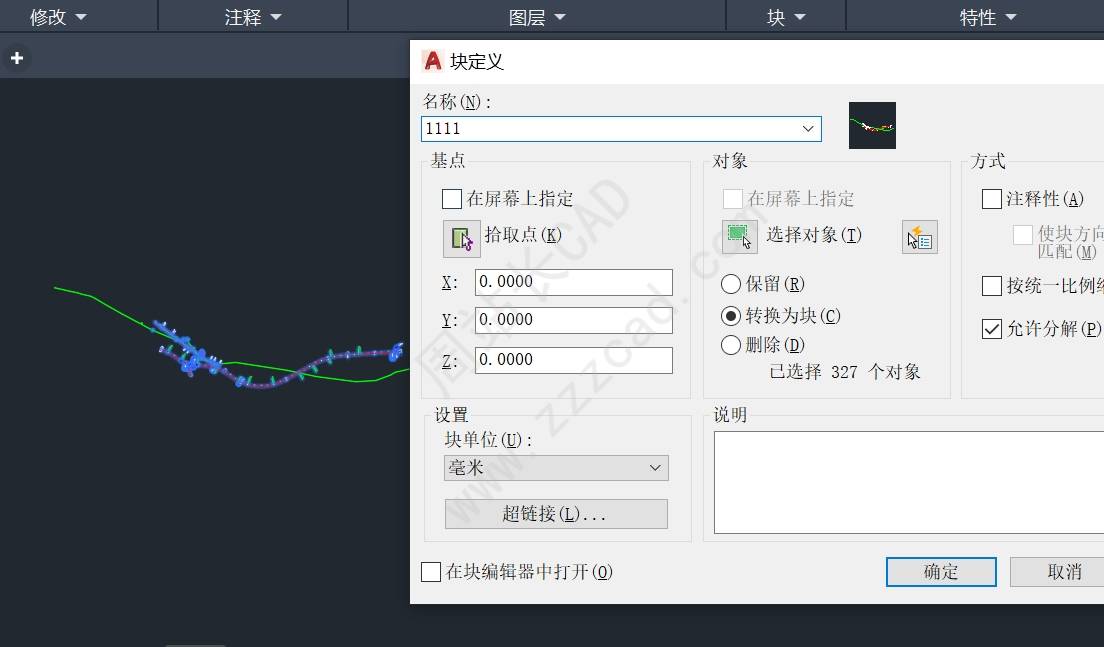

输入b,将图进行成块;

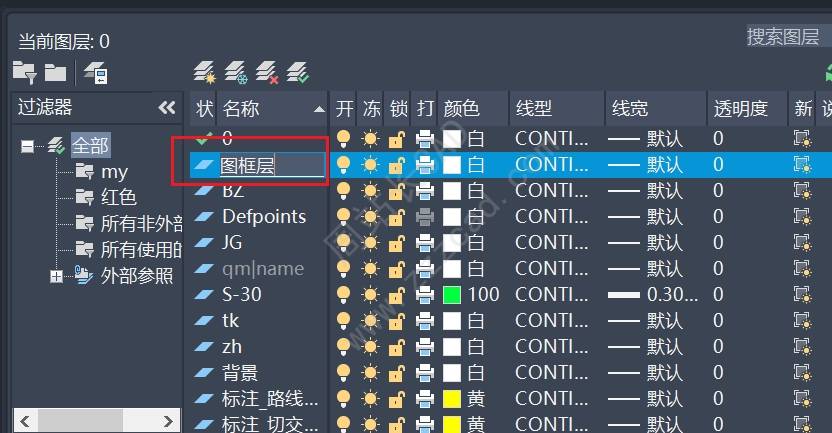

新建一个图框层;

注:必须命名为图框层。

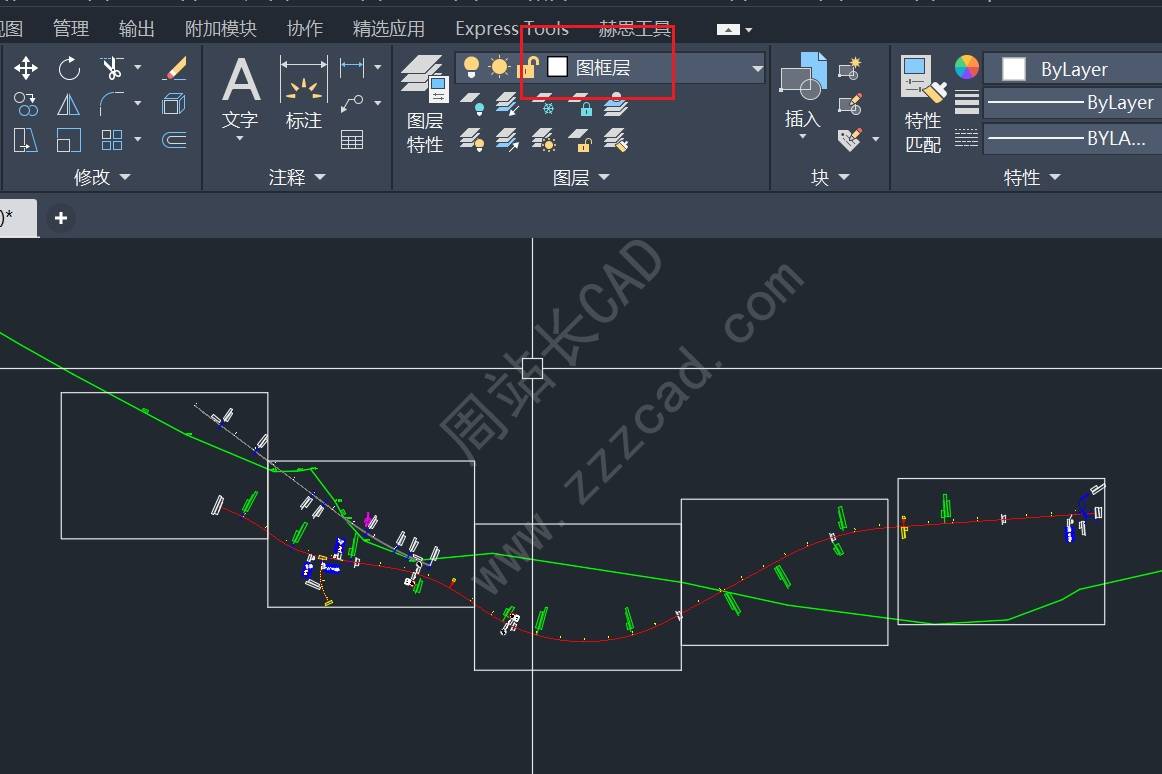

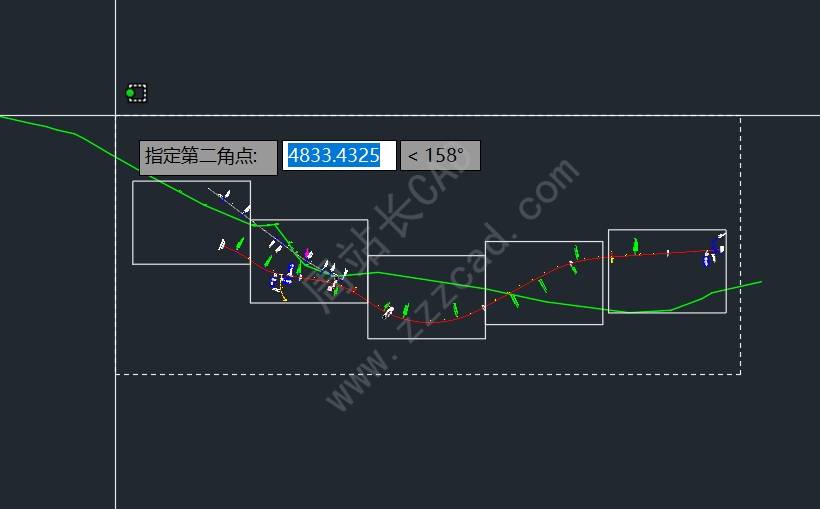

切换到图框层,利用REC矩形将图形框好;

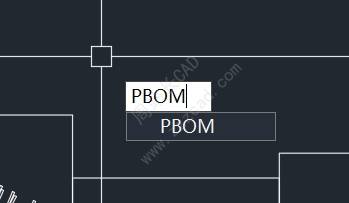

输入pbom回车;

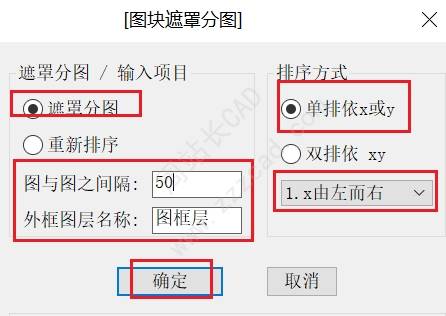

选择遮罩分图,输入图与图之间隔、外框图层名称,选择排序方式,点击确定;

框选需要分图的对象;

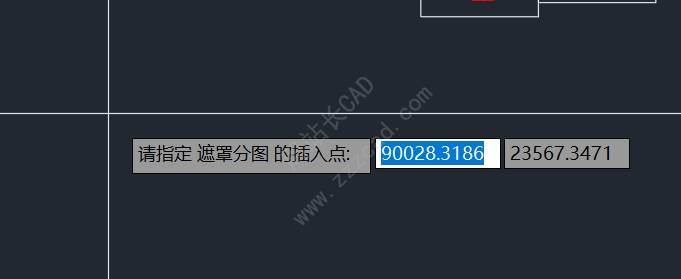

指定分图插入点;

最终如图。
