前面我们介绍了源泉设计的图元编号、格子线编号、多段线编号，今天我们来看下拉线编号如何使用，比如下面有一面墙，墙缝10mm，如何给每块墙编号并合并相同尺寸墙的编号，最后输出样板及统计数据表格。
这里还是利用源泉设计，没有的下载安装一下，链接：点击下载
安装之后输入abh调用自动编号；

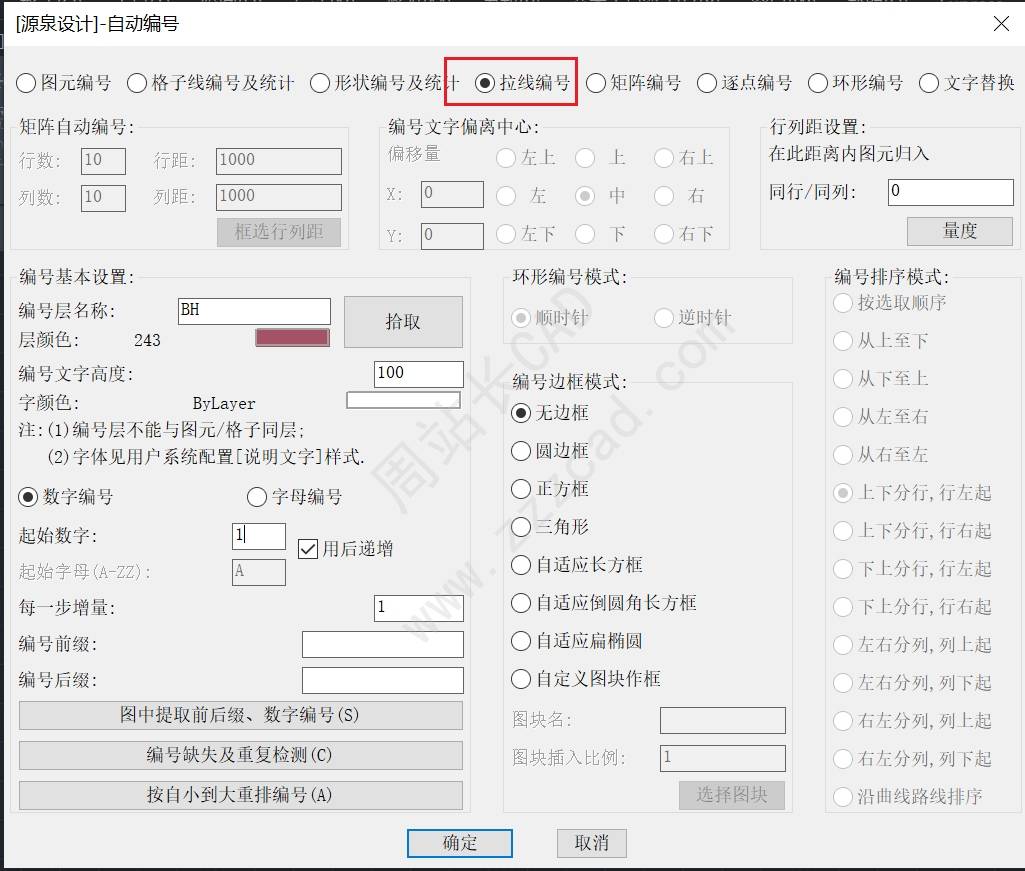

选择拉线编号；
编号基本设置；
注：这里主要设置编号文字高度、编号类型、起始数字，增量及用后递增勾上。
编号边框模式，我这里选无边框，大家根据需要选择；
行列距设置0，然后点击确定；

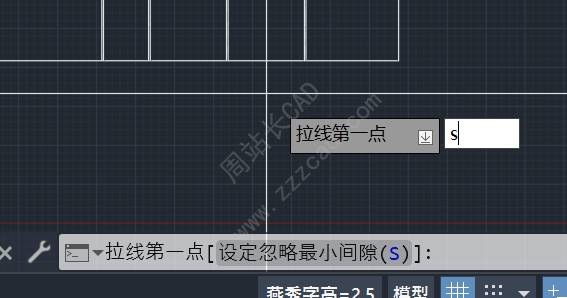

提示拉线第一点，我们输入s，设置忽略最小间距，把墙缝10忽略；

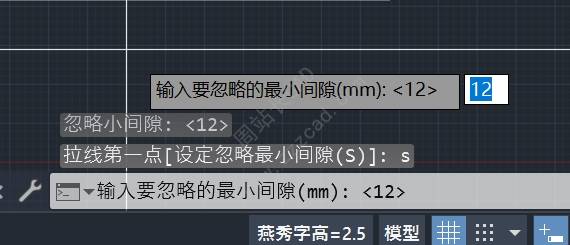

比10大就行；

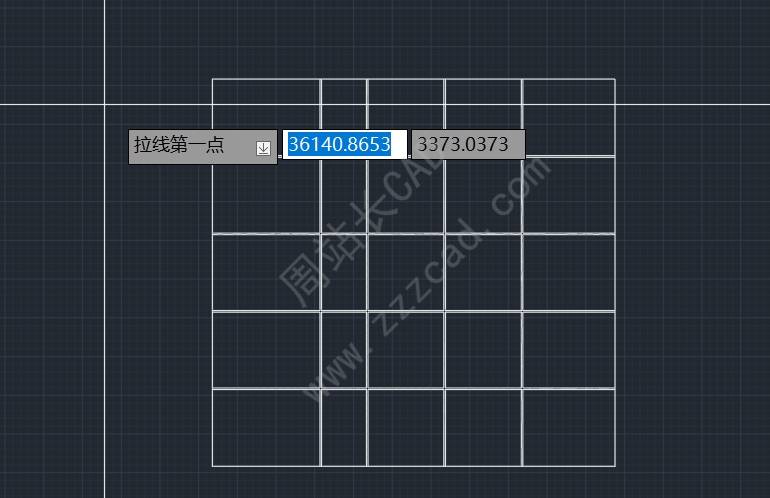

选择拉线第一点；

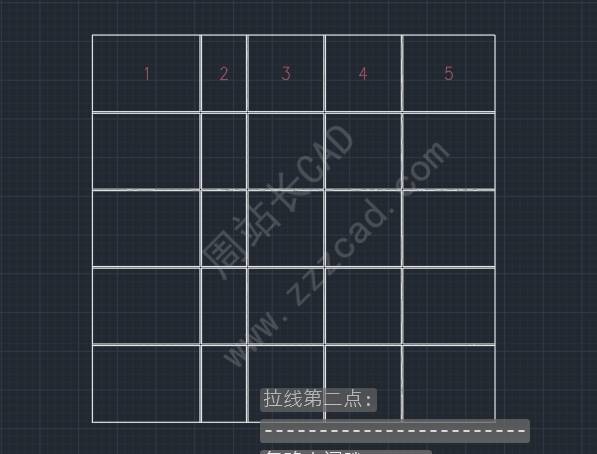

第二点；

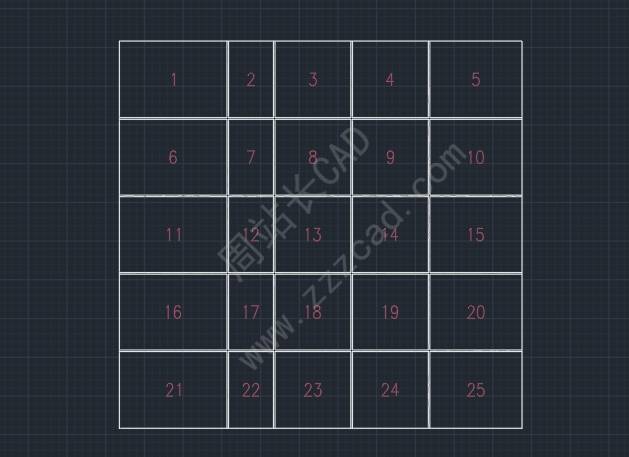

同理拉出其他，最终如图；
输入TMJ回车；
如图勾选，其他根据自己图需要选择；
框选对象；

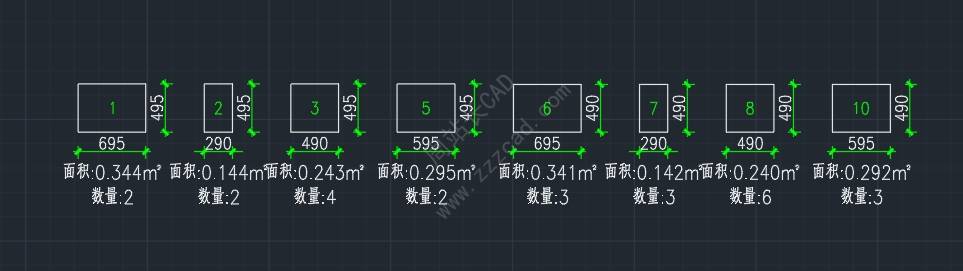

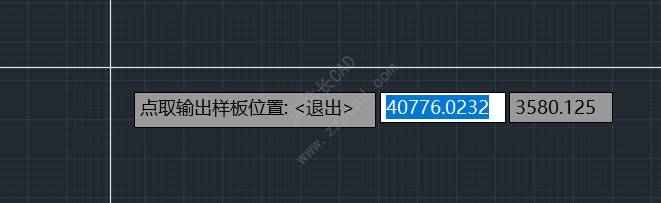

回车之后指定样本输出位置；

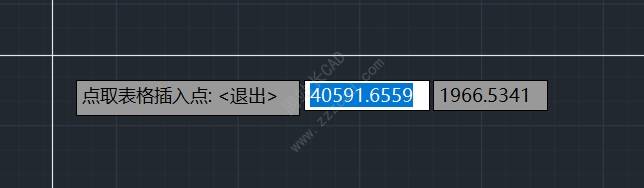

指定表格插入位置；

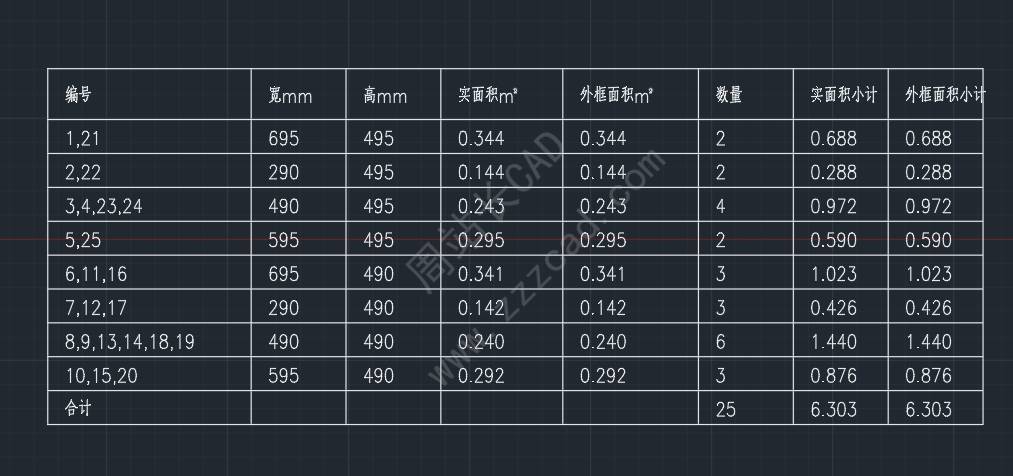

同样大小的编号格子会自动合并；

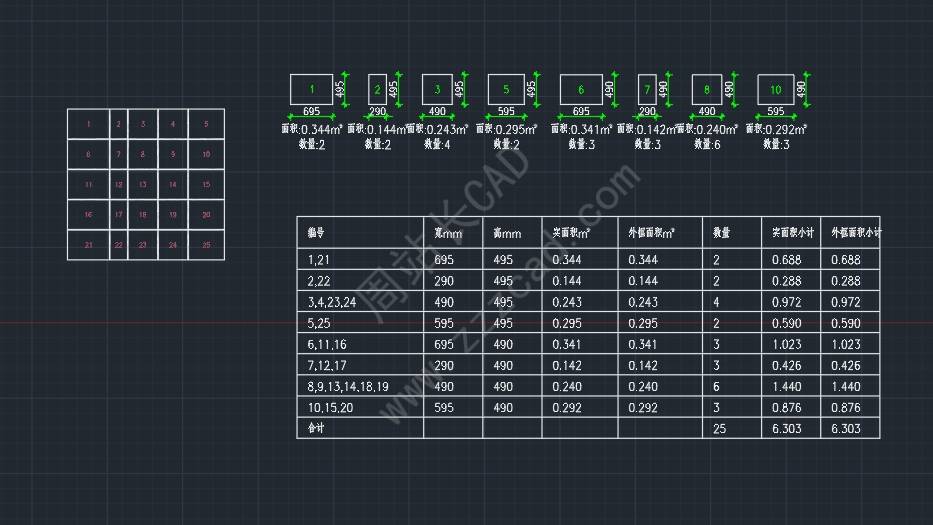

最终如图。
