如何批量修改CAD图纸图号

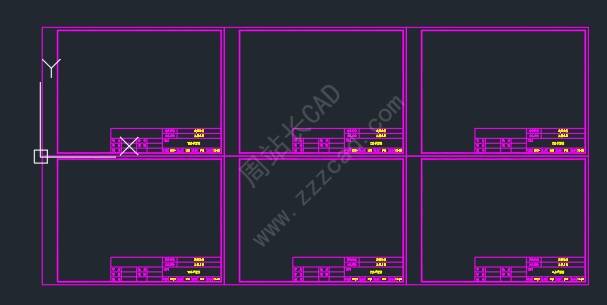

比如上图我的图号分别是PM-001到PM-006,如何改成PM01、PM02、LM01、LM02、LM03、LM04。

这里我们需要安装CAD图纸目录生成插件,链接:点击下载,并且图框需要是属性块。

安装之后输入mm回车;

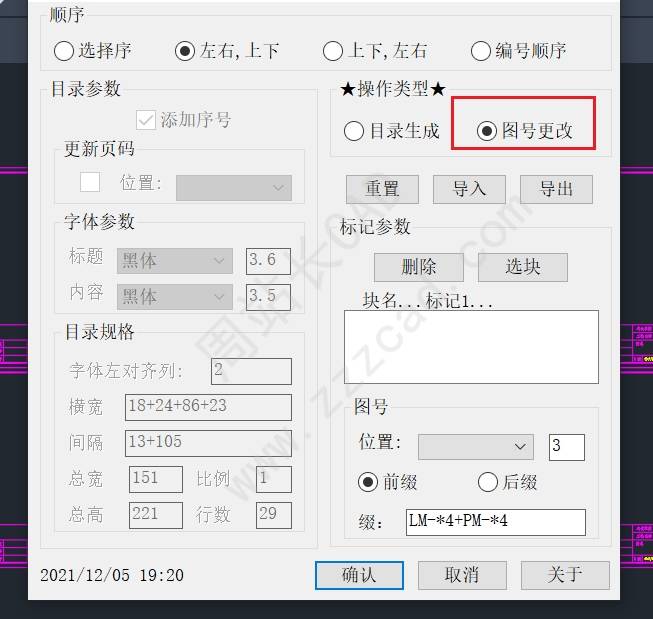

选择图号更改;

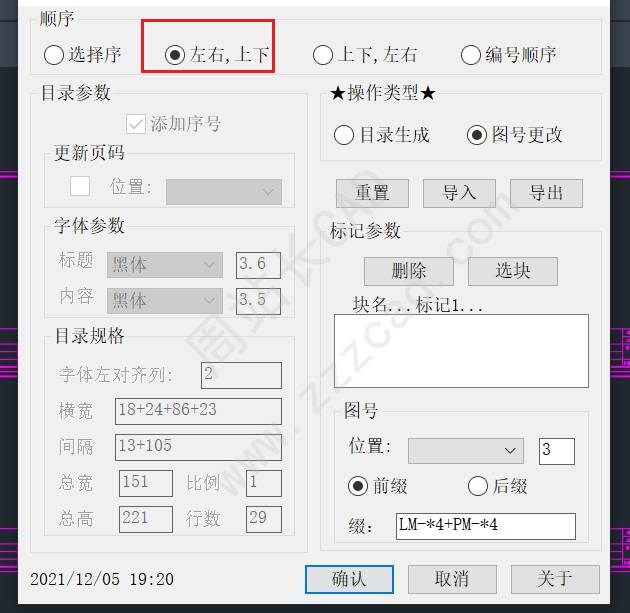

选择编号顺序;

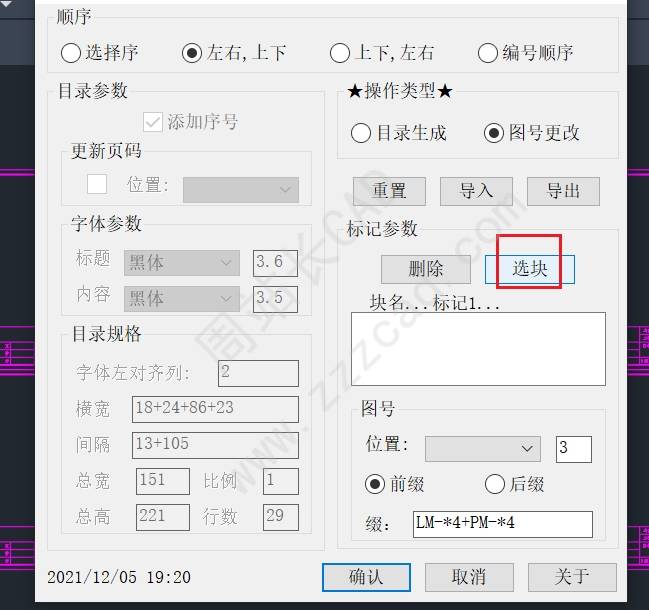

删除已有标记参数,点击选块;

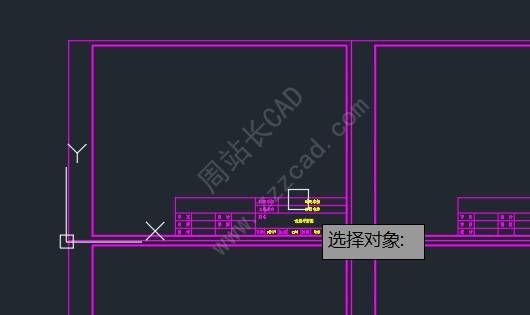

选择属性块回车;

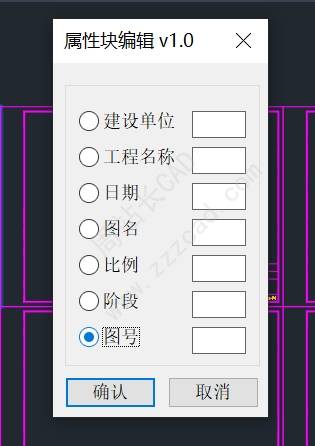

勾选图号确定;

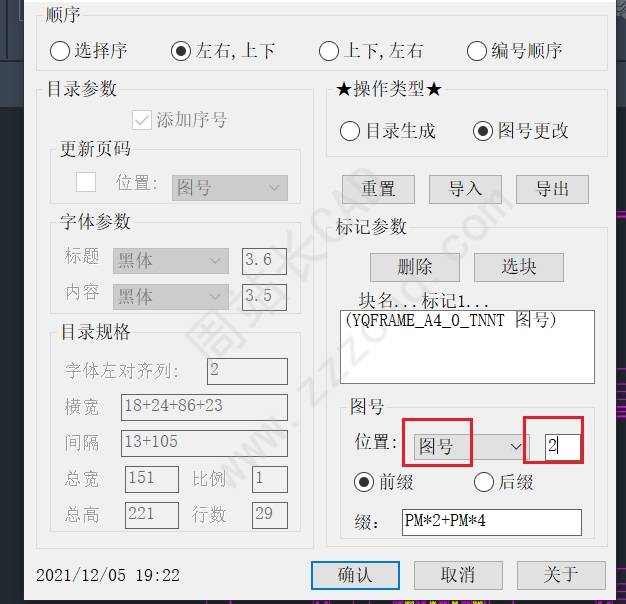

选择图号,后面输入2,即保留两位,如01、02、03等;

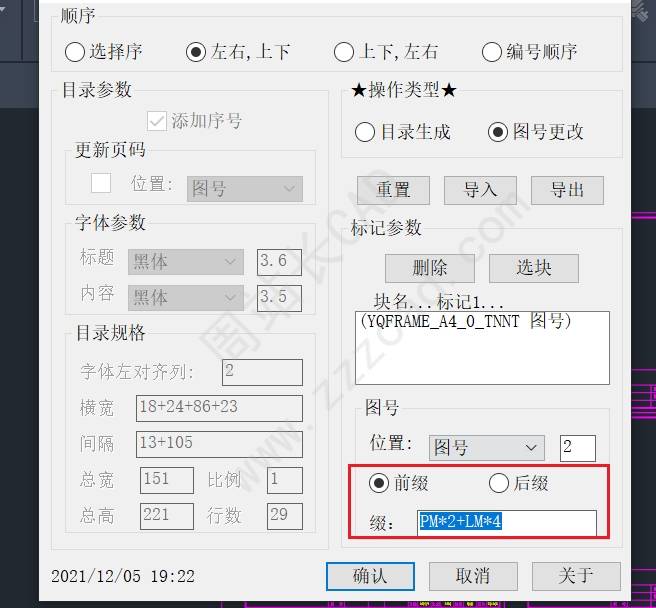

选前缀,输入PM*2+LM*4,代表前缀是PM的两张,前缀是LM的4张,中间+链接;

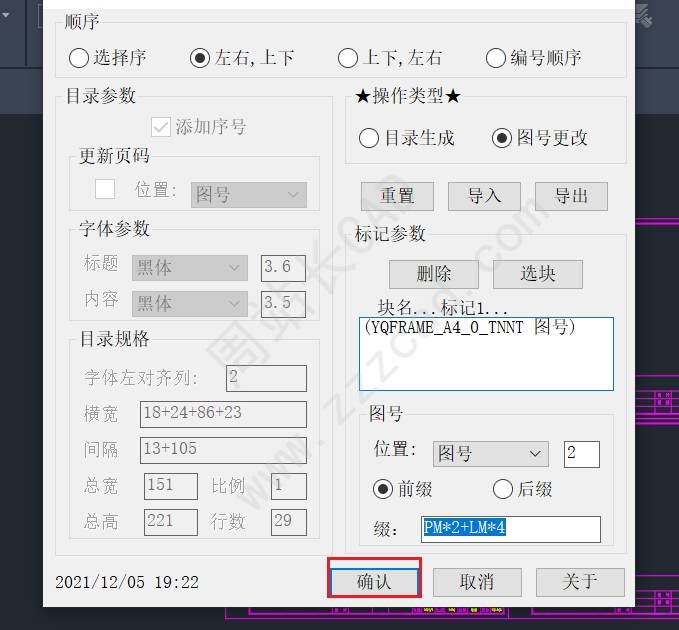

点击确定;

框选图纸回车即可更改;

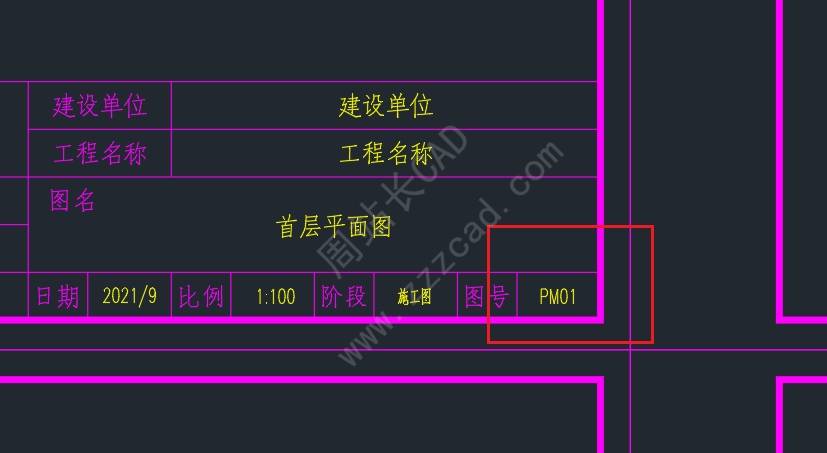

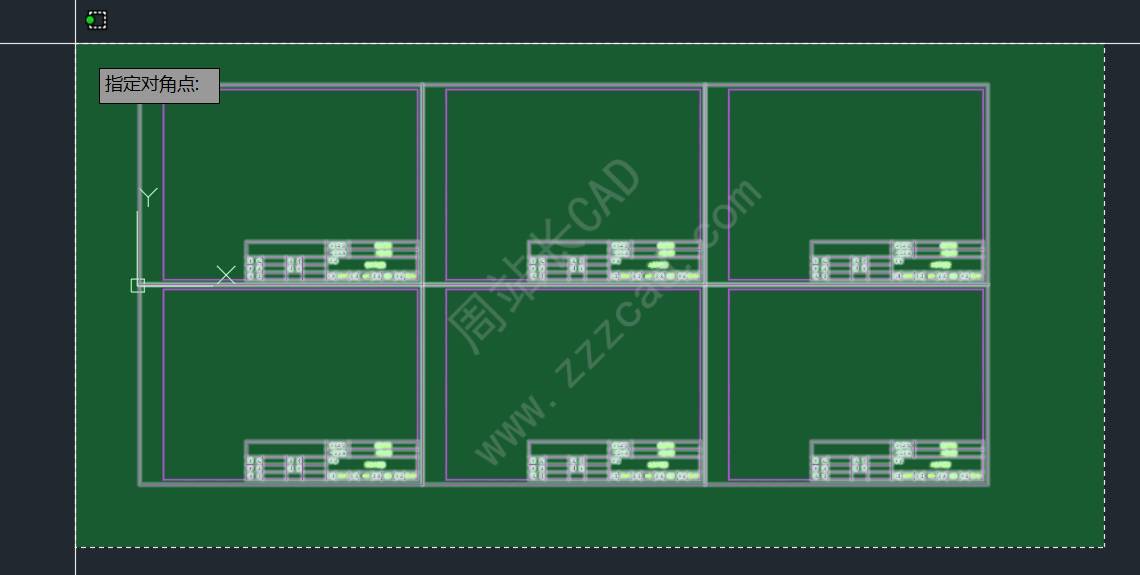

效果如图:

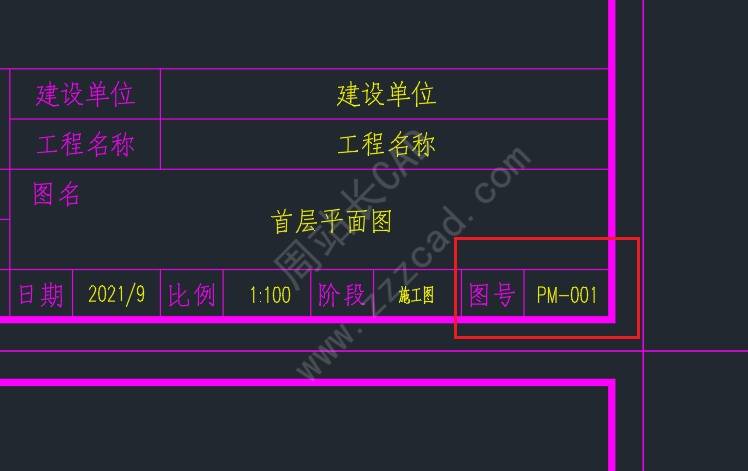

放大看第一张;

第5张;

完,感谢阅读。
