操作步骤：

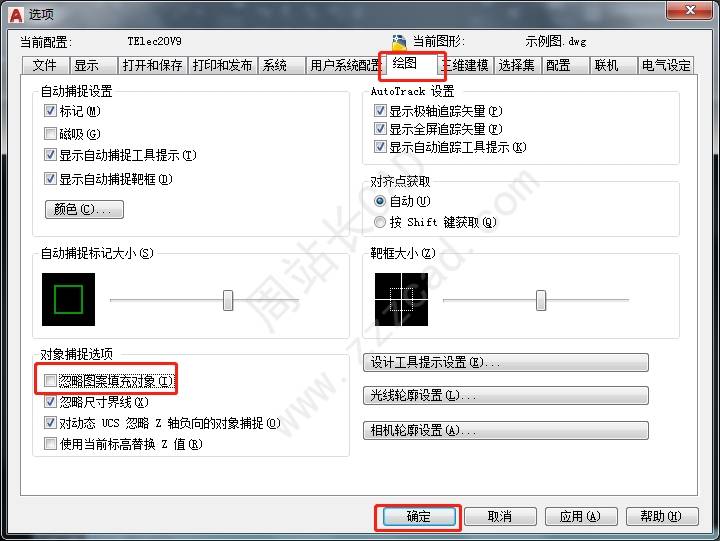

命令行输入op，在弹出的窗口中，单击绘图选项卡。
在对象捕捉选项下，取消勾选“忽略图案填充对象”，然后，单击确定。

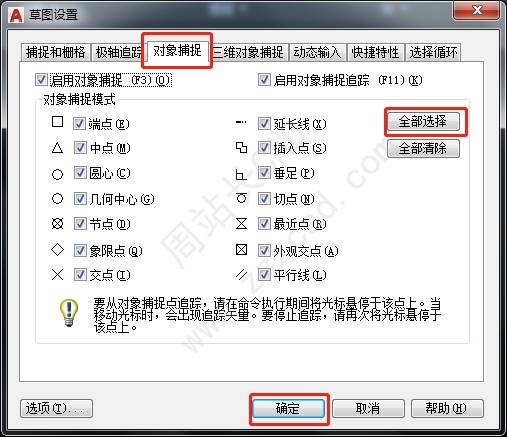

命令行输入osnap，将对象捕捉选项卡，单击全部选择，将所有对象捕捉模式全部打卡，然后，单击确定。

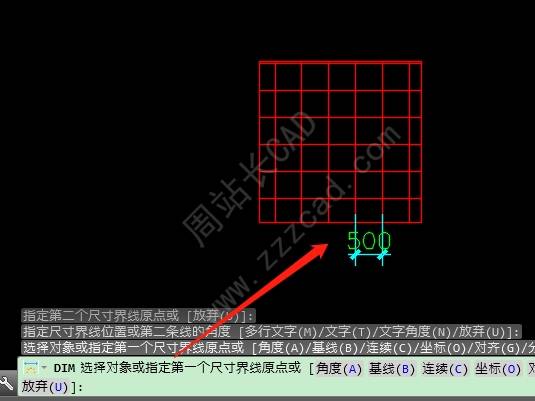

命令行输入dim，然后，选择图案填充内对象交点的任意点，选择标注，便可进行捕捉标注了。
按照以上步骤，依次进行，便可分分钟搞定，捕捉标注图案填充内部对象。

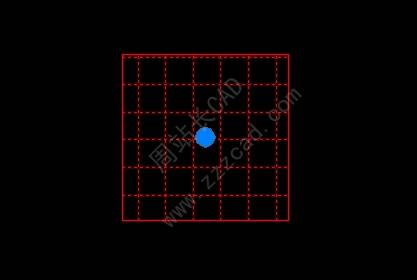

CAD如何捕捉图案填充里的交点，进行尺寸标注？
