CAD的倒角命令,到底怎么用?

一键倒角:

图形对象所有的角,都需要进行倒角时,一个个进行倒角,浪费时间,还令人烦躁。

那么,怎么一键搞定一个对象的所有角。

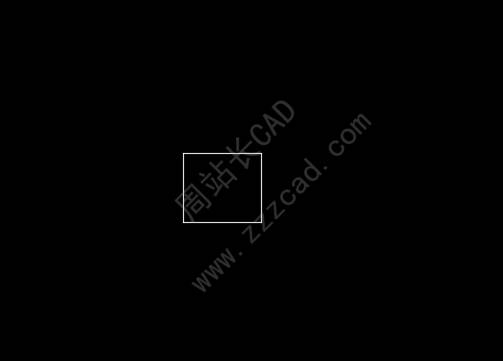

以下图为例。

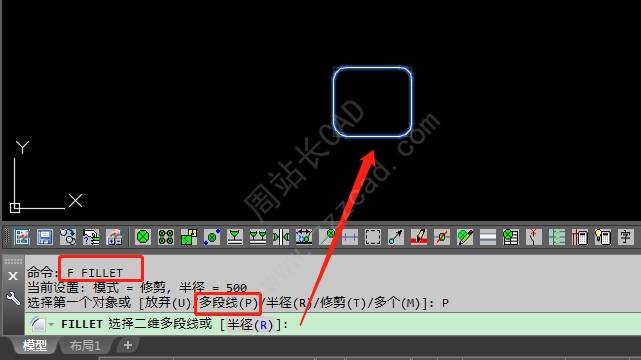

命令行输入倒角命令f,单击选项“多线段”,然后再选择对象。

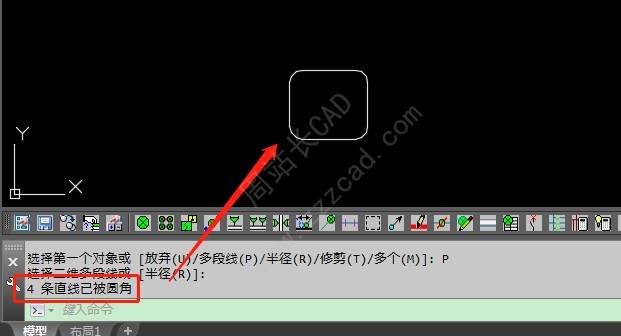

选择对象后,立刻便会将对象所有角度完成倒角操作。

倒角不明显:

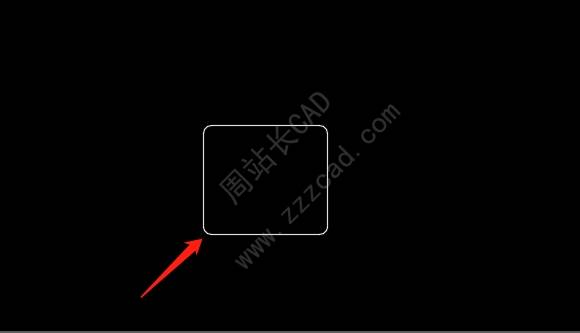

图形对象倒角并不明显,这是半径设置过小的原因。

在进行倒角操作前,只要设置下倒角命令即可。

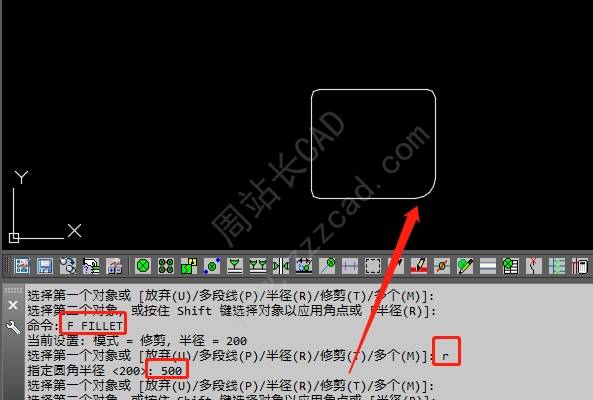

命令行输入f,输入r,输入更大的倒角半径。然后对其中一个角重新操作,可以看到,有了明显倒角效果。

倒角后,原来的角还存在:

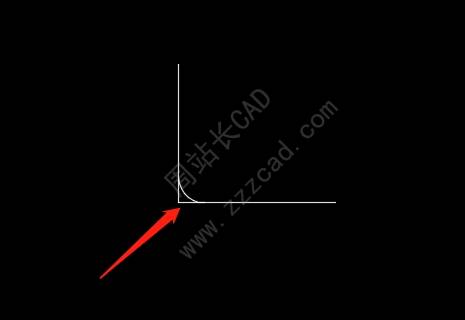

有的小伙伴,进行了倒角操作后,发现原来的角并没有消失,怎么办?

这是因为倒角操作命令被设置了不修剪,只要进行操作的时候,再设置下修剪即可。设置一次即可。

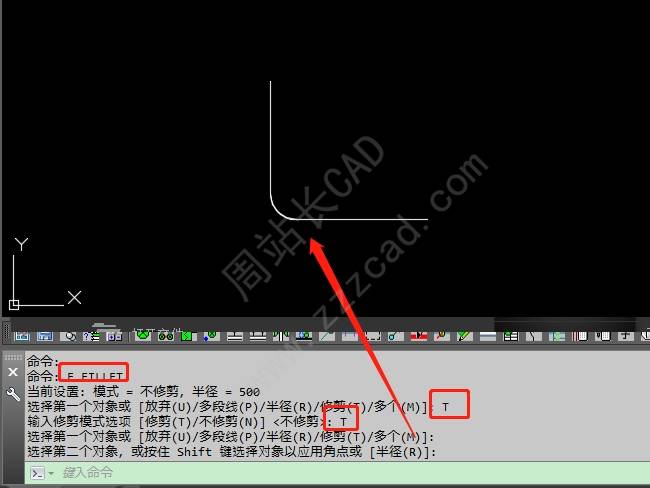

命令行输入f,输入t,输入t,倒角,便可以看到已经正常。之后再使用f命令,无需再设置,之后都会是默认修剪了。

完。
