CAD直径标注怎么把文字引到水平线上来

今天一位学员问我,周站长我的CAD直径标注文字和标注线在一条线上,怎么把标注尺寸文字引出成水平线?

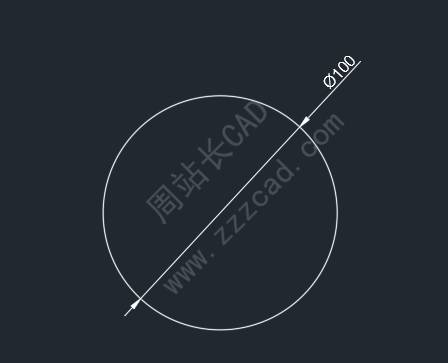

如图:

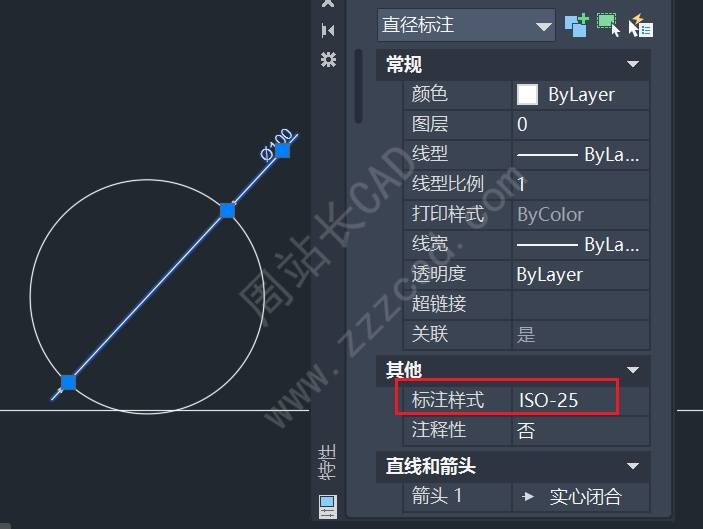

首先我们需要确定我们所标注的标注样式是那一个,选中标注,按Ctrl+1,特性里可以看到;

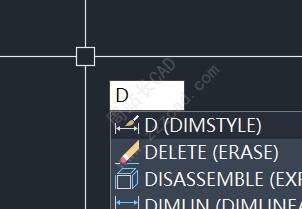

输入D回车;

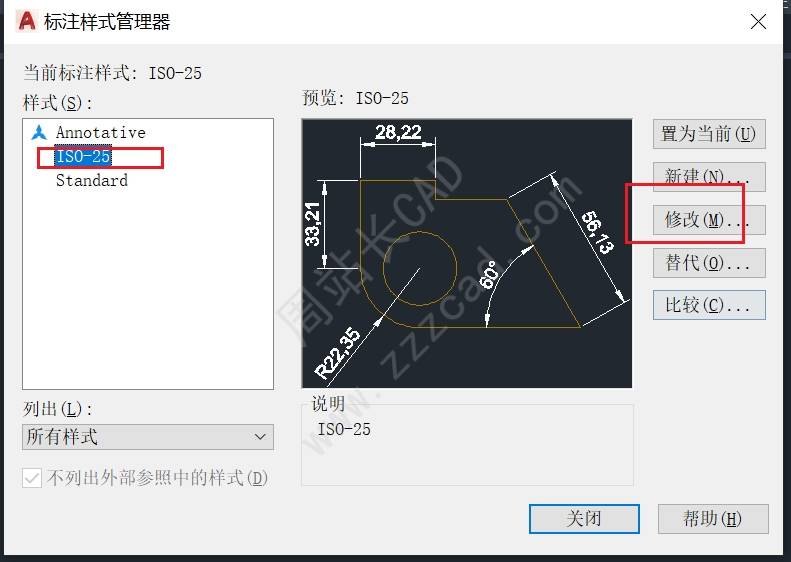

选中样式,点修改;

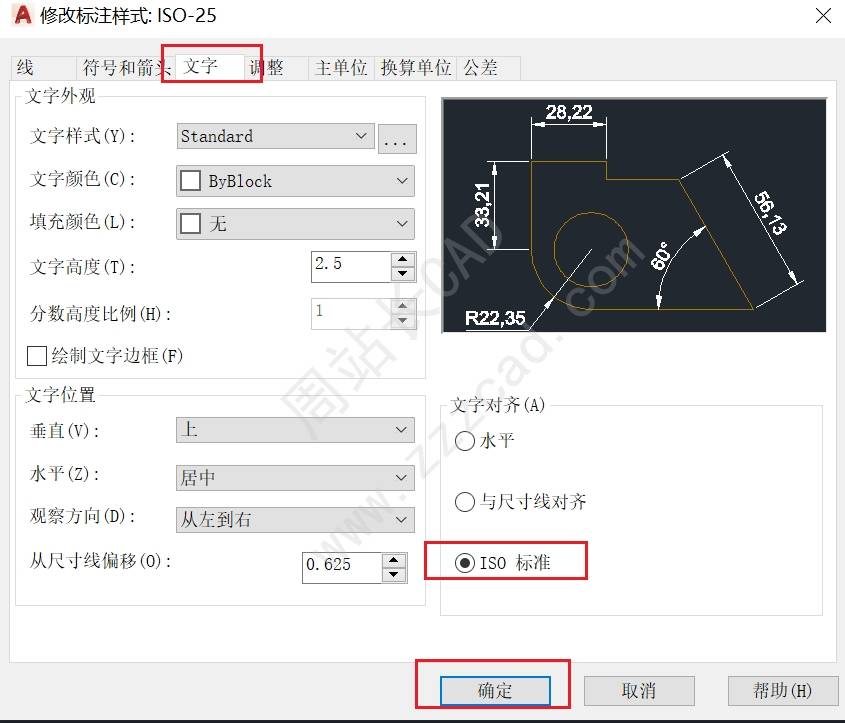

点文字,将文字对齐方式改成ISO标准即可;

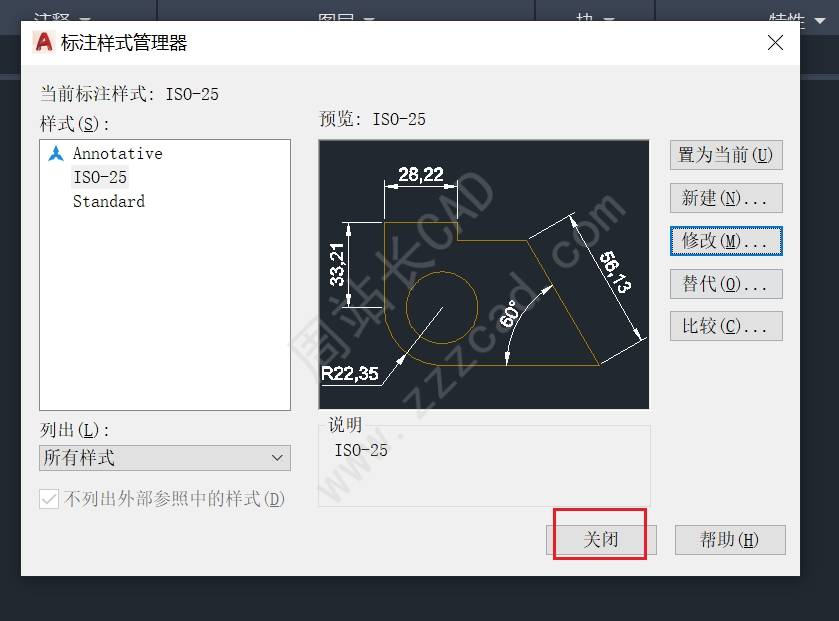

关闭标注样式管理器;

最终如图。
