打开CAD图纸显示代理信息对话框怎么回事,怎么关闭?

经常有一些粉丝会问周站长,我的图纸打开显示不全怎么办,这主要是因为图纸是AutoCAD第三方插件画的代理图形,如果遇到此类问题,我需要怎么确定是那个插件画的?或者为什么我的图纸打开没有代理信息对话框怎么办?

如图:

解决方法:

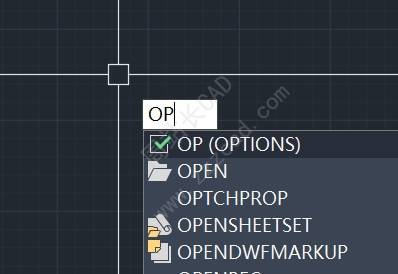

输入op回车;

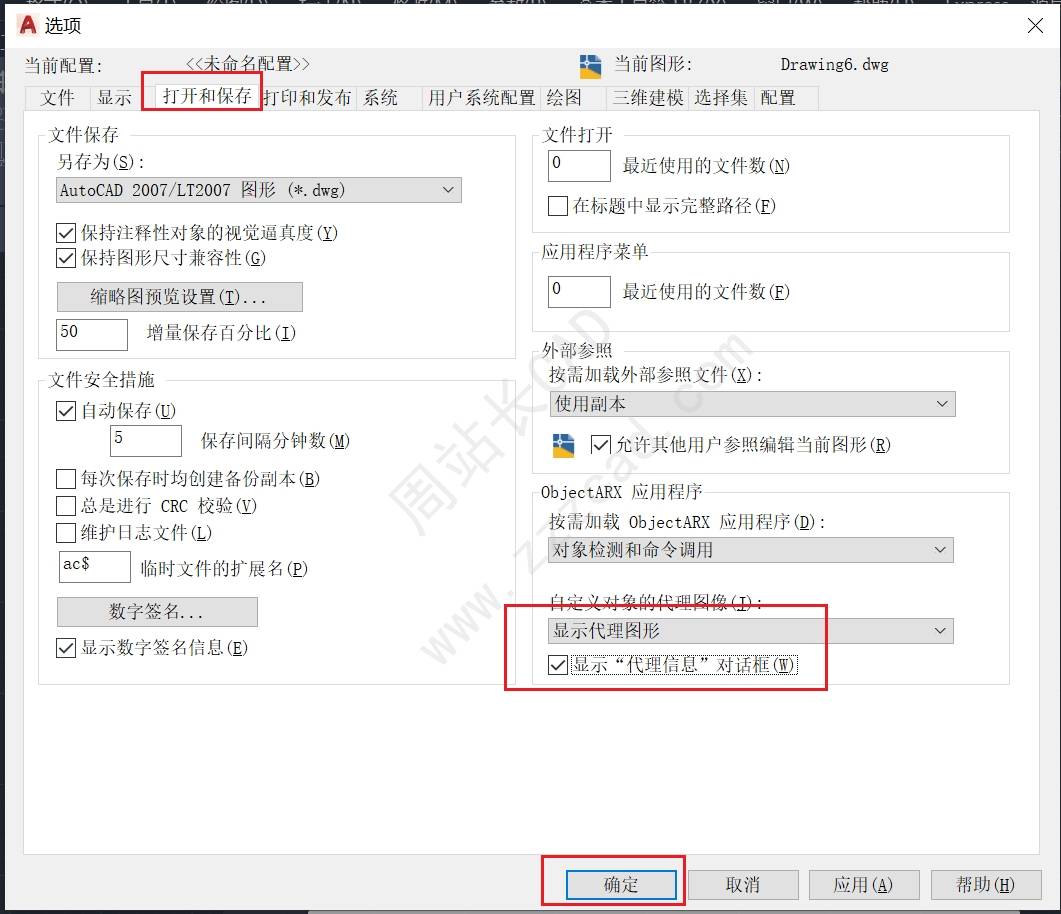

点击打开和保存,选择显示代理图形,勾选显示“代理信息”对话框,确定;

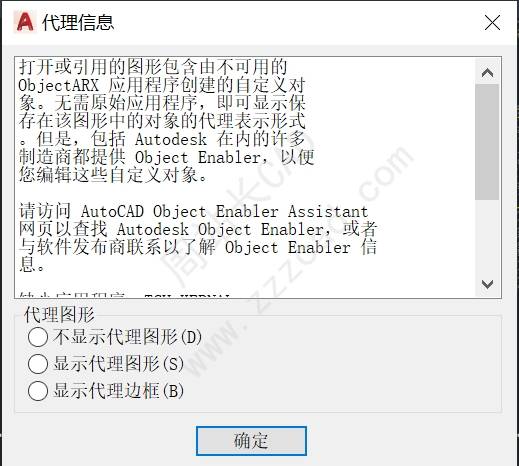

再次打开图形,如果他是插件画的,都会弹出代理信息对话框;

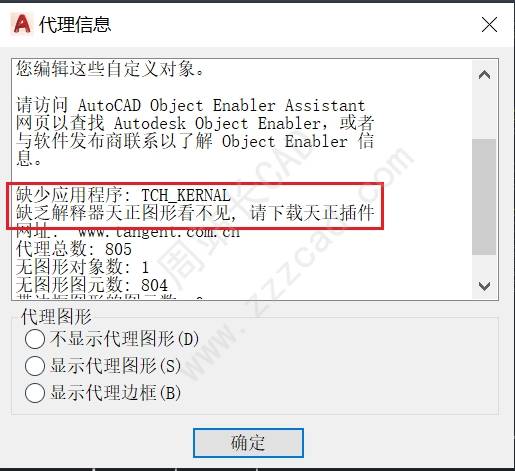

我们可以通过缺少的应用程序来判断他是什么插件画的,比如下图就是天正,那我们只需要安装天正即可打开图纸,显示完整。

注:提示不是所有图纸都是天正哦,AutoCAD第三方插件很多。

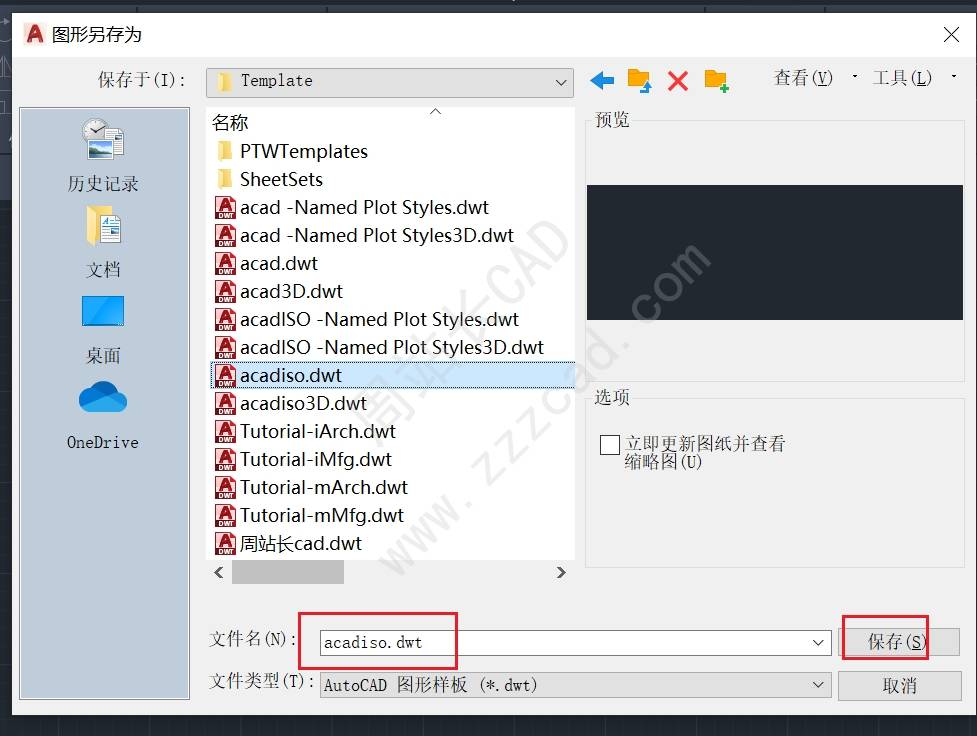

如果你想把显示代理信息对话框始终打开,可以新建一个空白图档,勾上显示代理信息,然后保存模板即可。

完,感谢阅读。
