CAD底图处理插件V4.0版使用教程

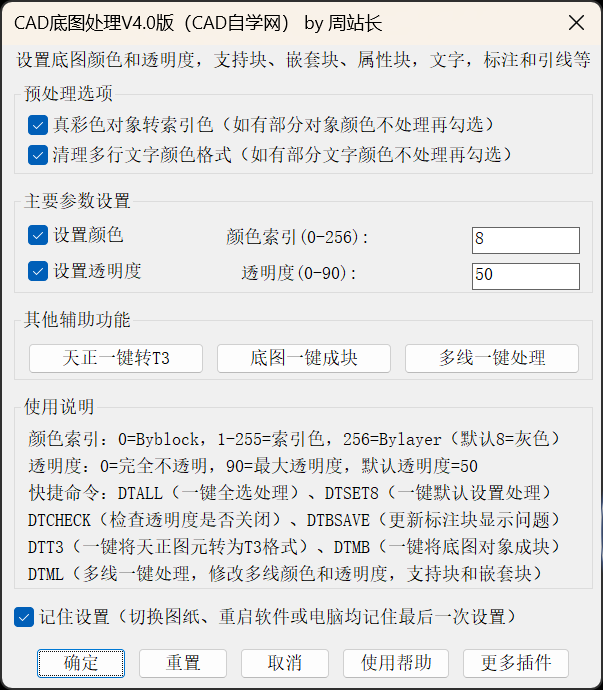

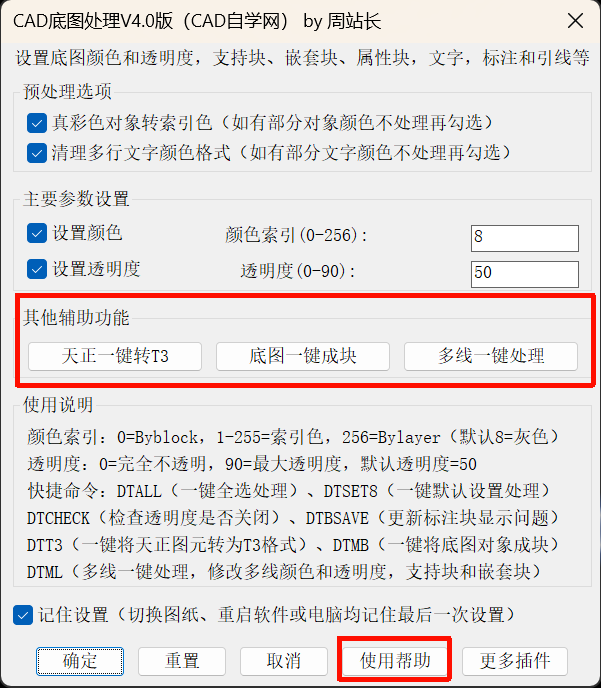

前面写的一个CAD底图处理插件非常受欢迎，时隔近一个月，结合大家的需求，再次更新，新版界面如下：

CAD底图处理插件V4.0版下载链接：点击下载

前三版分享的教程这些就不再说了，总之该插件是一个专业的底图快速设置颜色和透明度的插件，集成自动将真彩色转索引色和清理多行文字颜色格式功能，支持AutoCAD所有对象处理，包括单行文字、多行文字、标注、引线、多重引线、多线、属性等，另外新增天正一键转T3、一键成块、多线颜色和透明度处理。

4.0版本主要应大家需求集成了三大功能并添加了使用帮助文档。

下面我们来看下新增的三个功能怎么使用吧。

功能1：天正一键转T3

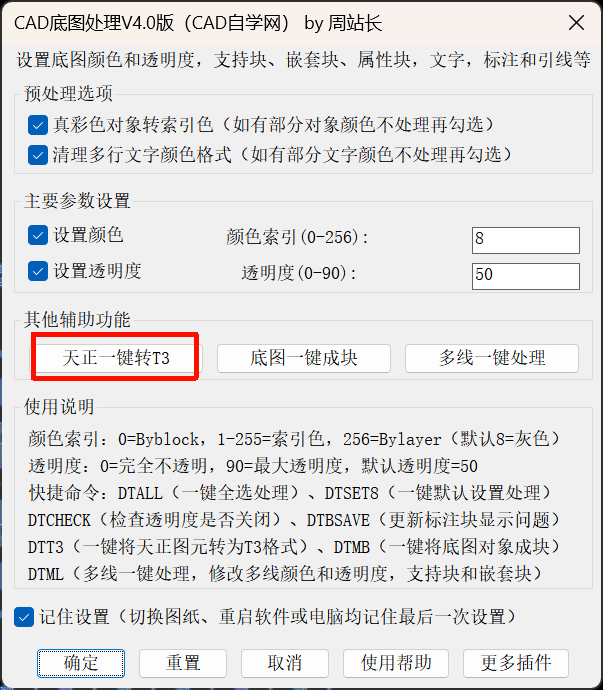

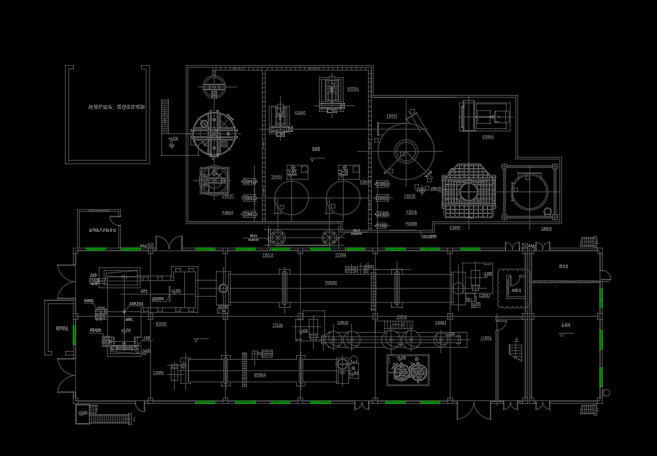

正常的天正图纸插件是无法识别对象的，从而会导致软件闪退，现在只需要在天正环境下（无天正环境天正对象无法显示）输入DTT3，或者点击天正一键转T3。

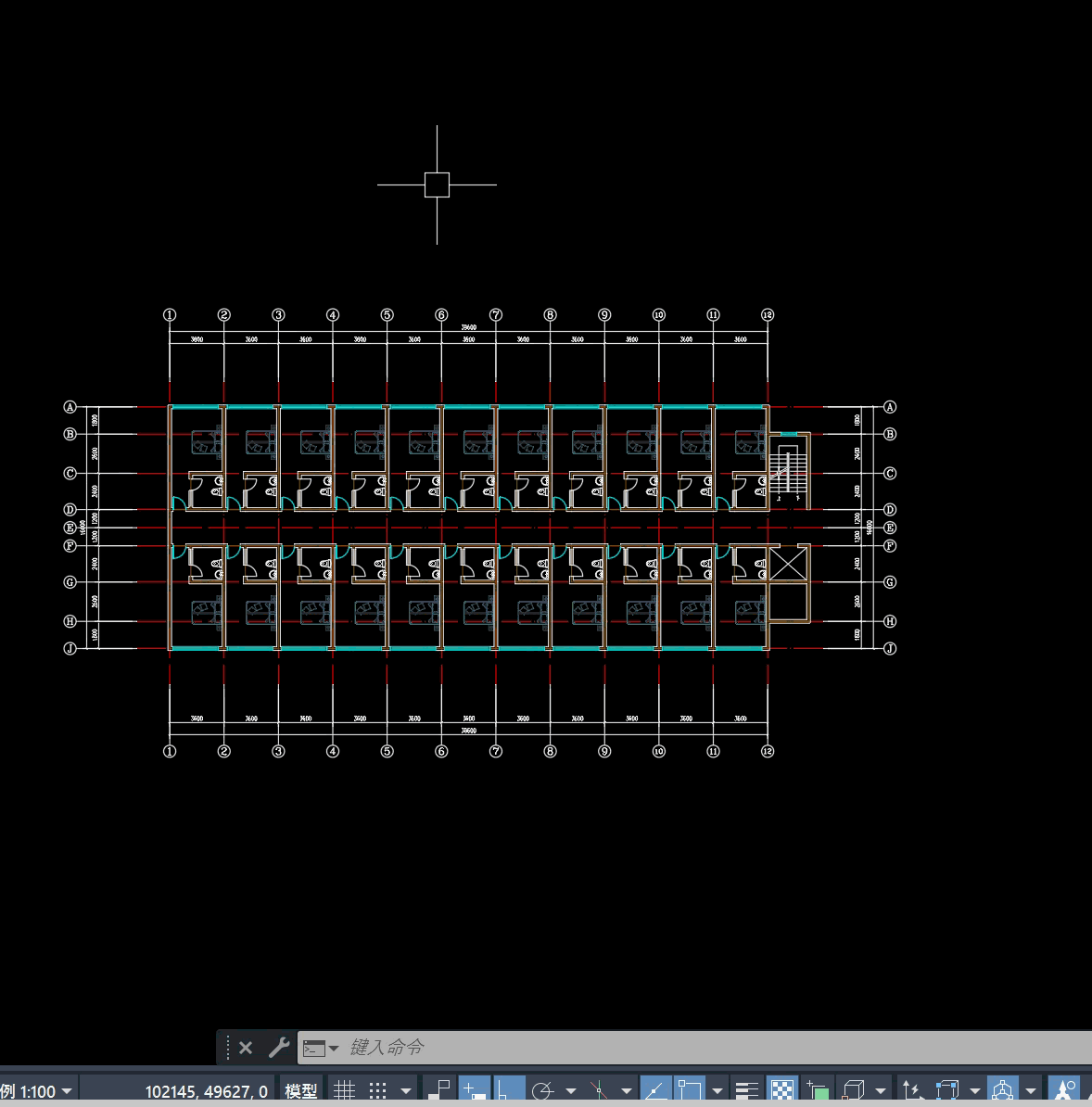

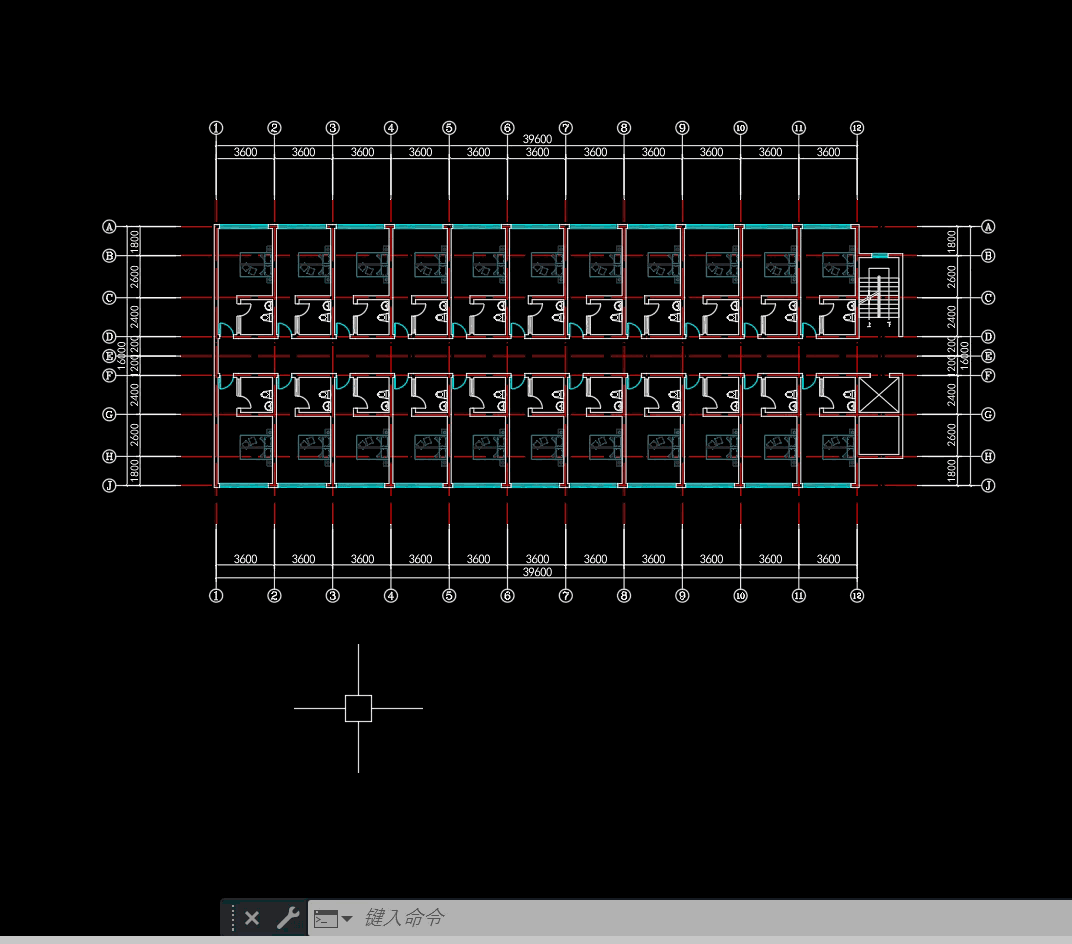

比如输入DTT3快捷键，看动图。

然后我们再使用DTSET一键设置底图颜色和透明度，看动图。

这时候如果我们处理完底图想一键成块，我们来看下第二个新功能。

功能2：底图一键成块

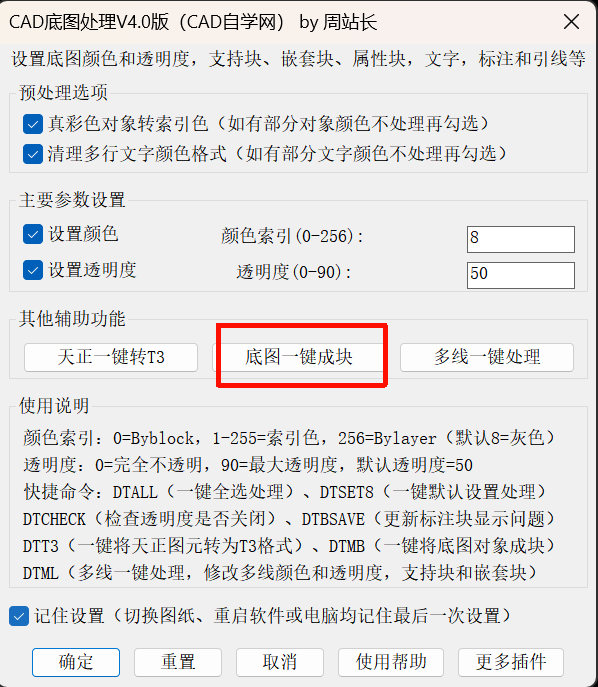

点击如图按钮。

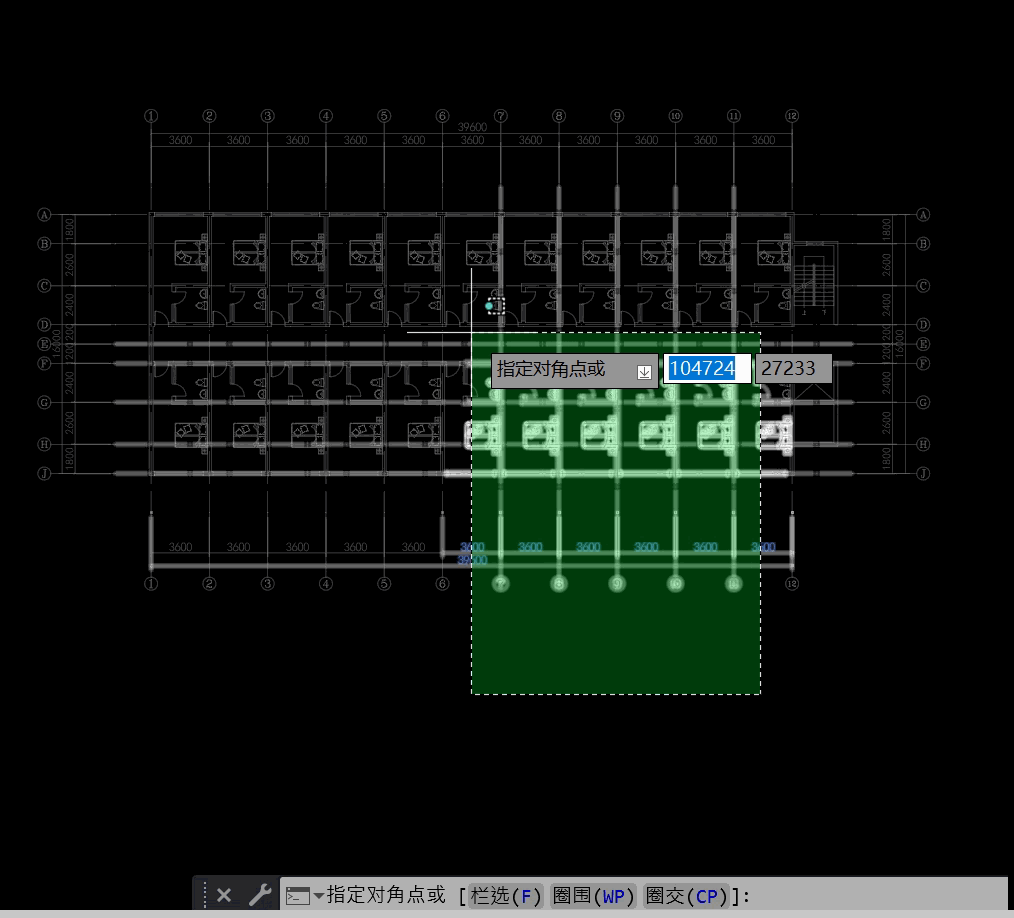

或者DTMB快捷键即可，我们来看下底图操作。

功能3：多线一键处理

比如这张图处理完成之后还有一些对象处理不了。

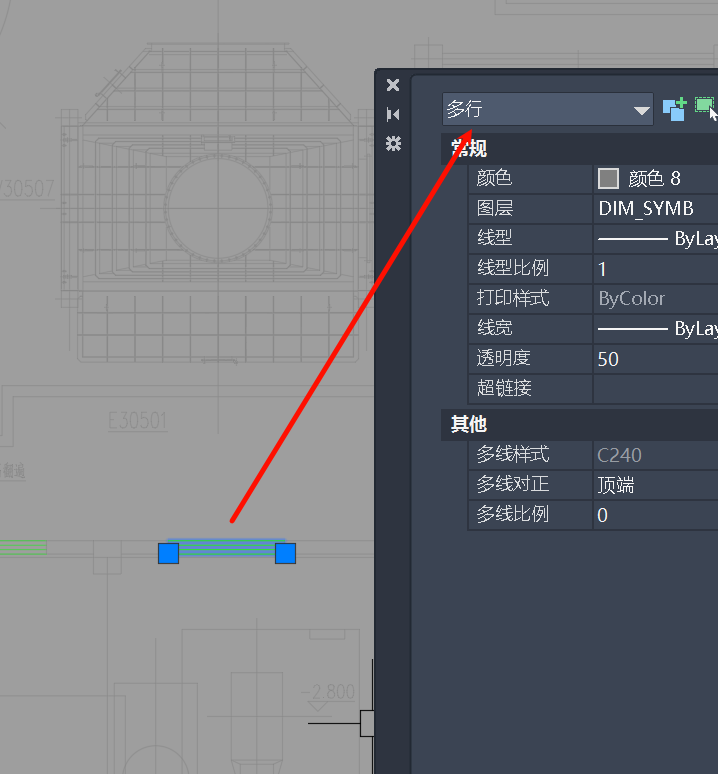

进去之后我们发现他是多线，多线处理非常复杂，因为多线样式一旦使用无法修改，现在也能处理了。

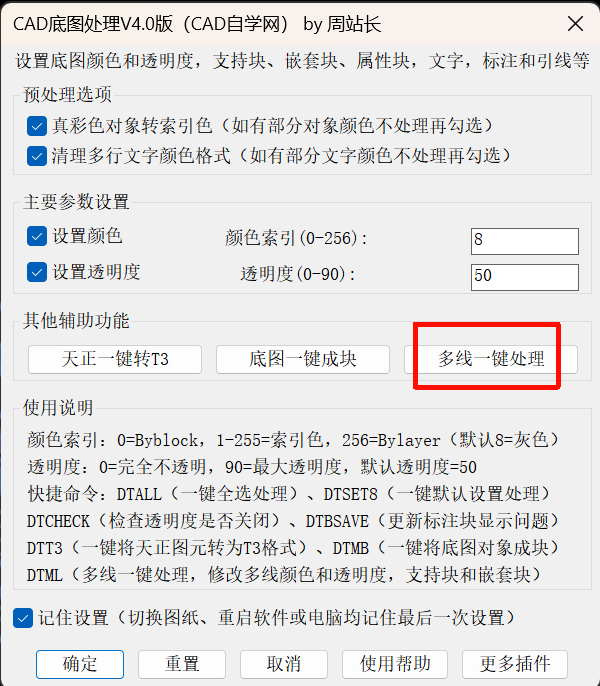

同样是点击多线一键处理按钮。

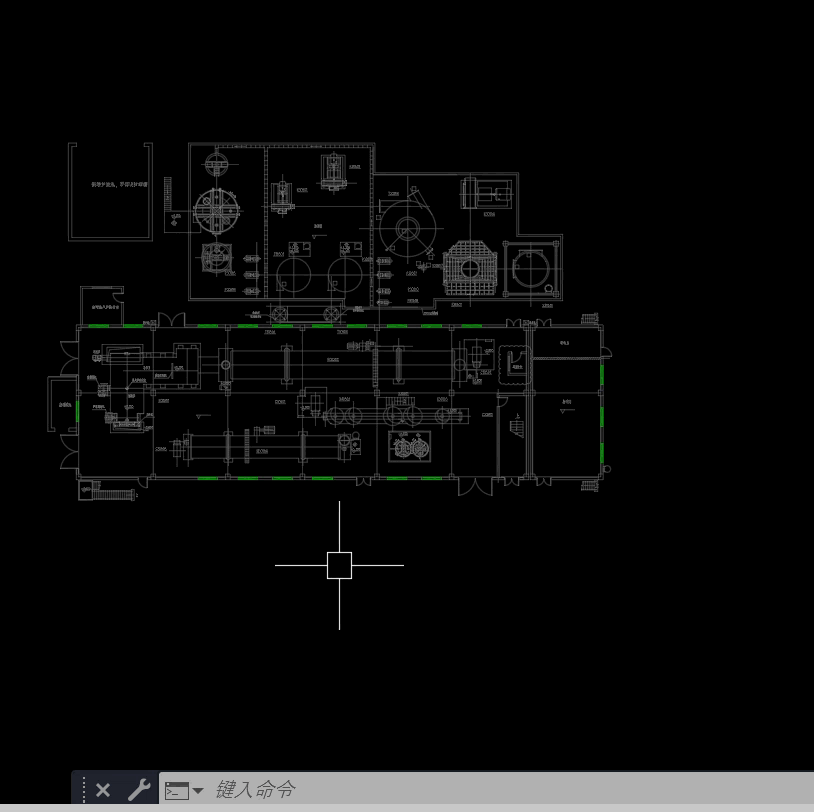

或者使用快捷键DTML即可，看动图。

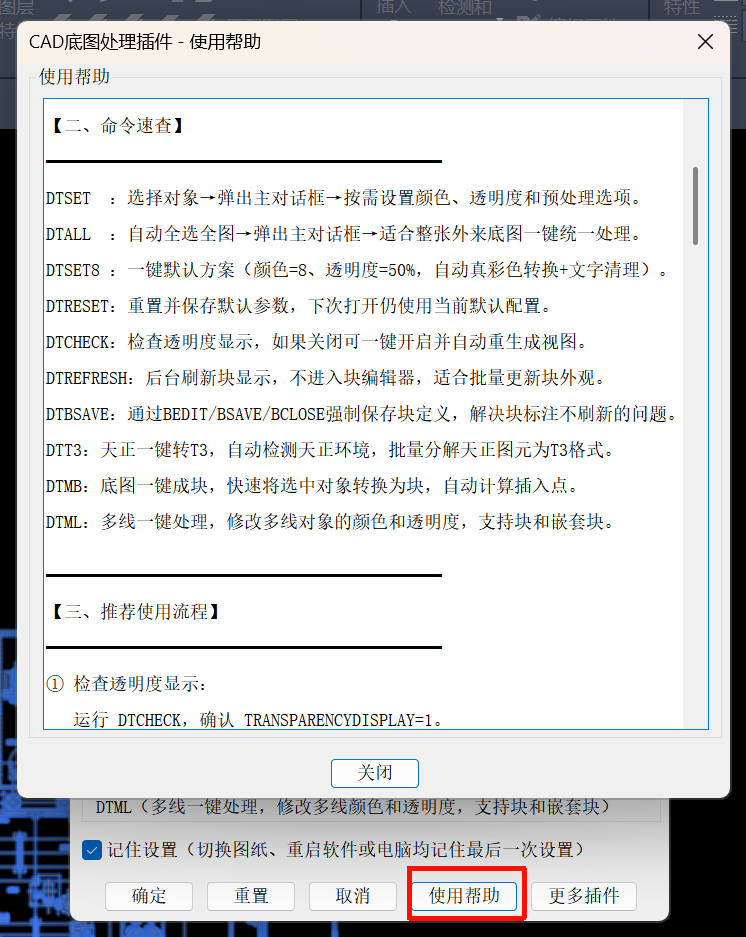

更详细的使用教程大家可以看使用帮助。

完，希望对你有帮助。
