CAD底图处理插件V3.0版使用教程（一键设置颜色和透明度）

前面开发了一个CAD底图处理插件，大家都觉得非常实用、很强大，经过大家的建议和几天的更新，目前已经升级3.0版，更强大。

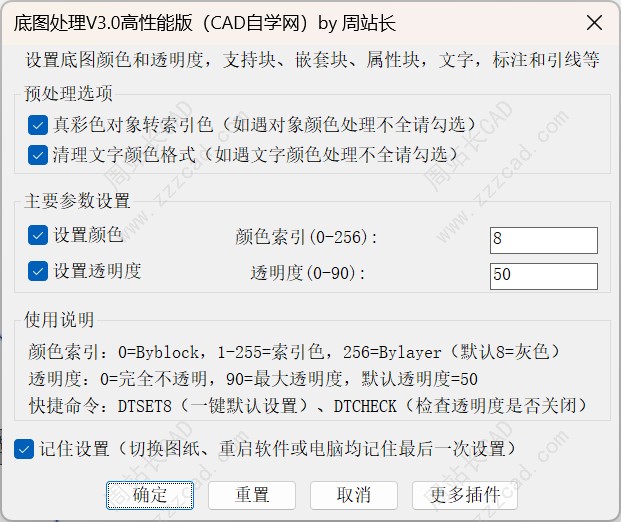

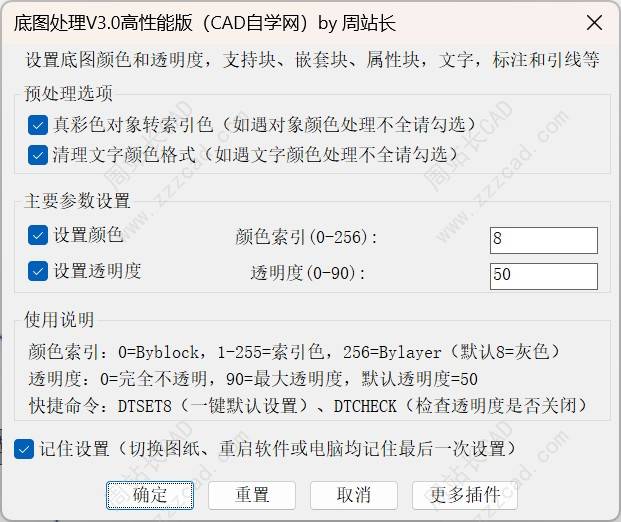

下来看看CAD底图处理插件V3.0版本界面吧。

现在的CAD底图处理插件更强大了，可以一键处理CAD底图，功能如下：

• 支持预处理CAD真彩色为索引色。
• 支持多行文字内嵌颜色格式清除。
• 可一键设置颜色和透明度并且支持单独设置，互不干扰。
• 颜色支持一键Bylayer和Byblock。
• 增加DTSET8命令无对话框一键默认处理。
• 增加DTCHECK一键检测软件透明度是否开启。
• 增加参数记忆功能，软件可以记住你的设置啦，跨图纸，重启CAD和电脑都能记住。
• 增加参数重置按钮，方便一键重置默认。
• 支持块、嵌套块、属性块，可以处理标注、引线、多重引线、文字、多行文字了，处理更全面。
• 针对大型图纸处理速度优化，可批量延时更新、智能分类对象、数据缓存传递、块定义索引预建，大幅优化处理速度。
• 增加命令DTBSAVE，解决块内标注/箭头“死活不变色”的顽固问题。
• 智能显示处理进度，处理过程一目了然。

以上就是主要更新。

CAD底图处理V3.0高性能版下载链接：点击下载

基础的使用教程我这里就不用了，可以看之前的教程：点击查看。

下面我们我们介绍下更新后的效果。

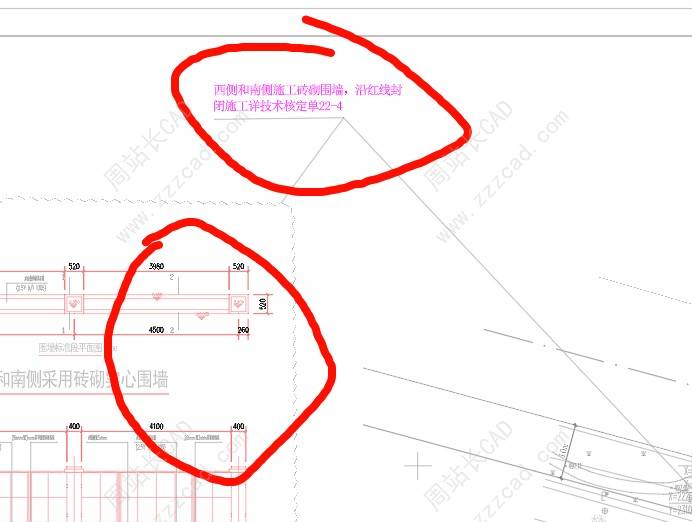

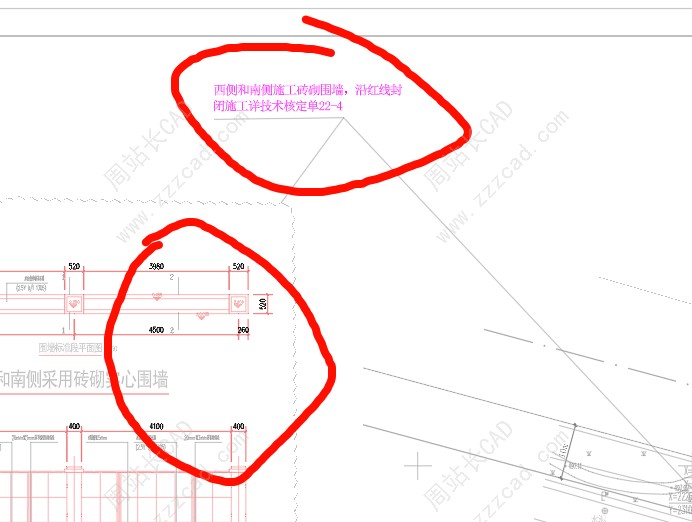

1、2.0版本会有一些含有真彩色或者内嵌多行文字格式颜色的对象处理不了，如图。

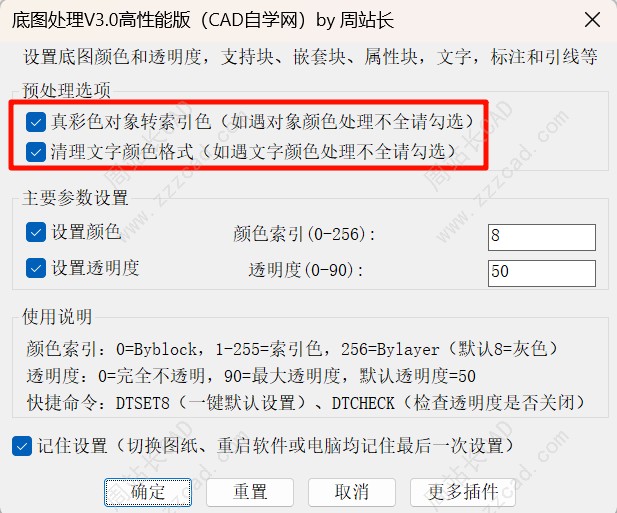

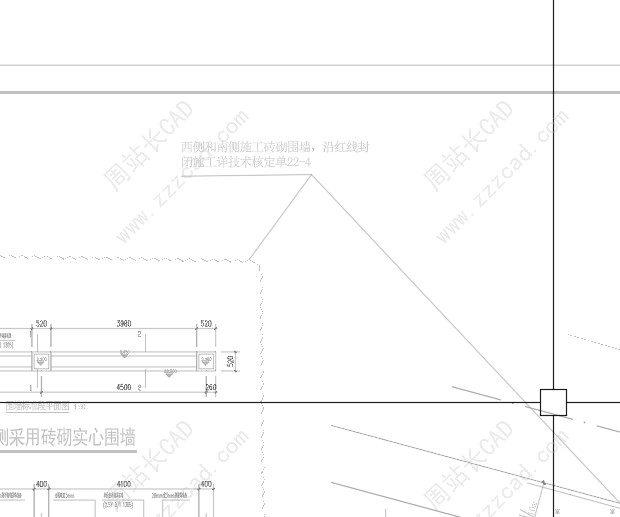

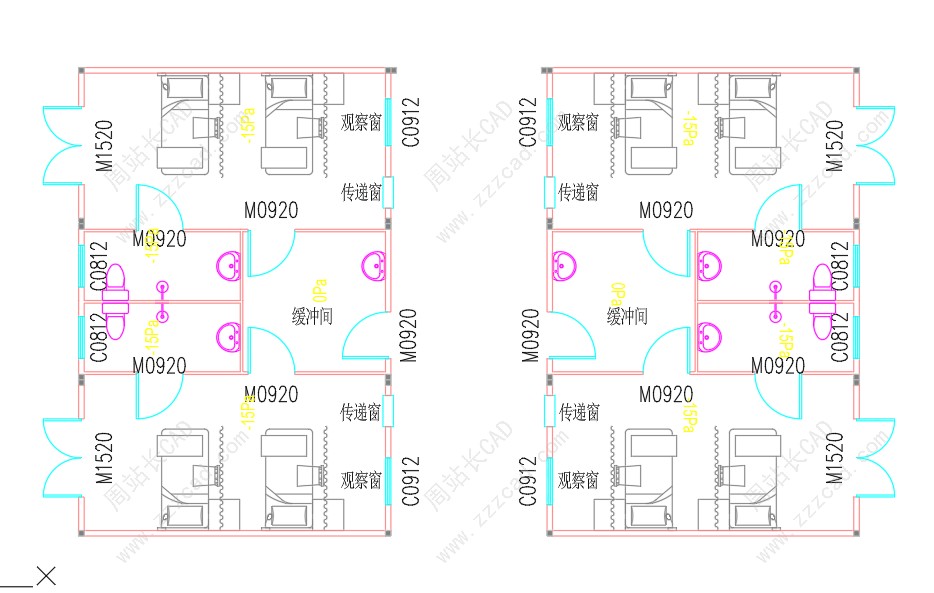

现在可以一键处理了，只需要勾上预处理选项两个设置。

2、前面版本只能同时处理颜色和透明度，现在可以单独设置了，随意勾选。

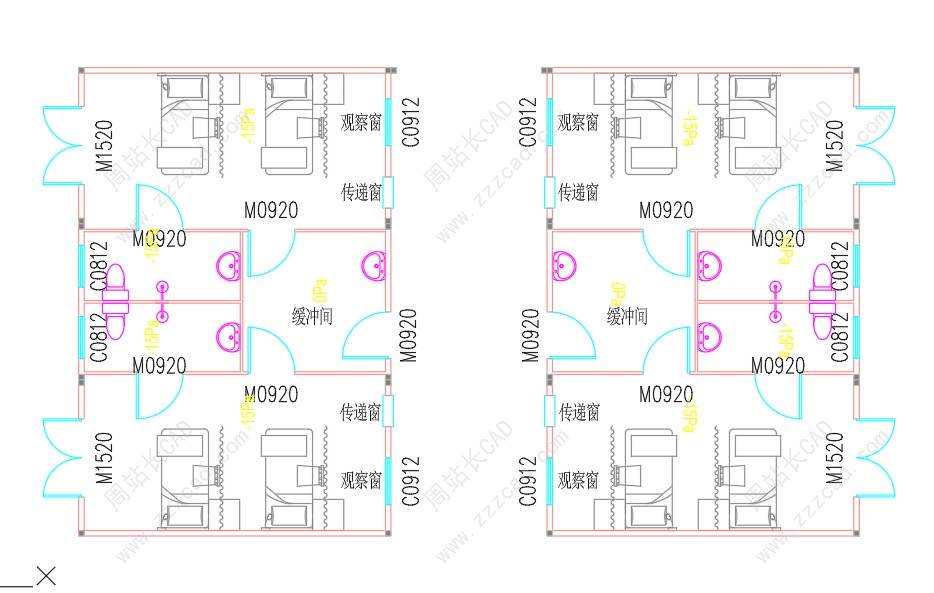

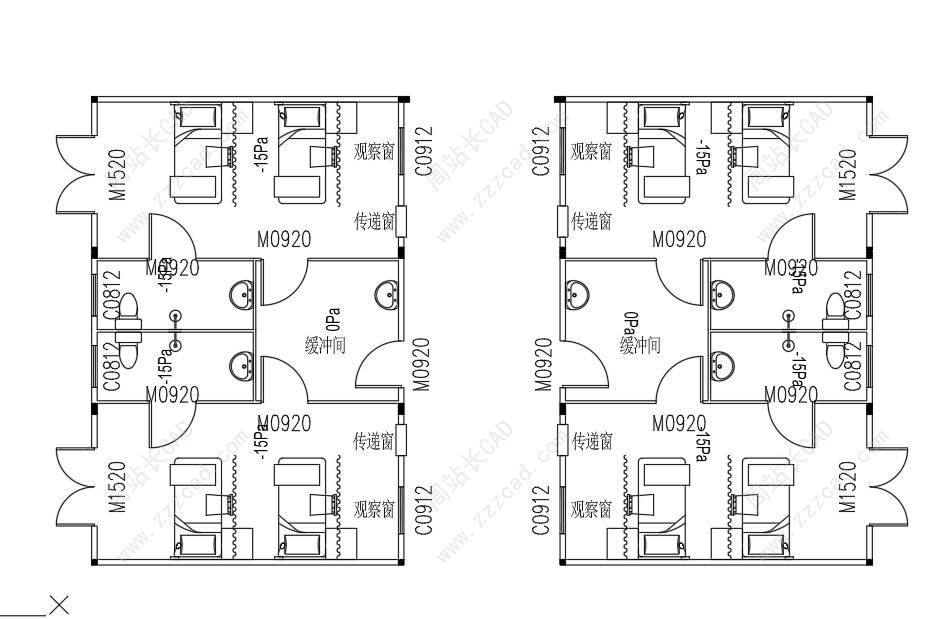

比如我需要把它改成黑色或白色，透明度不需要勾选。

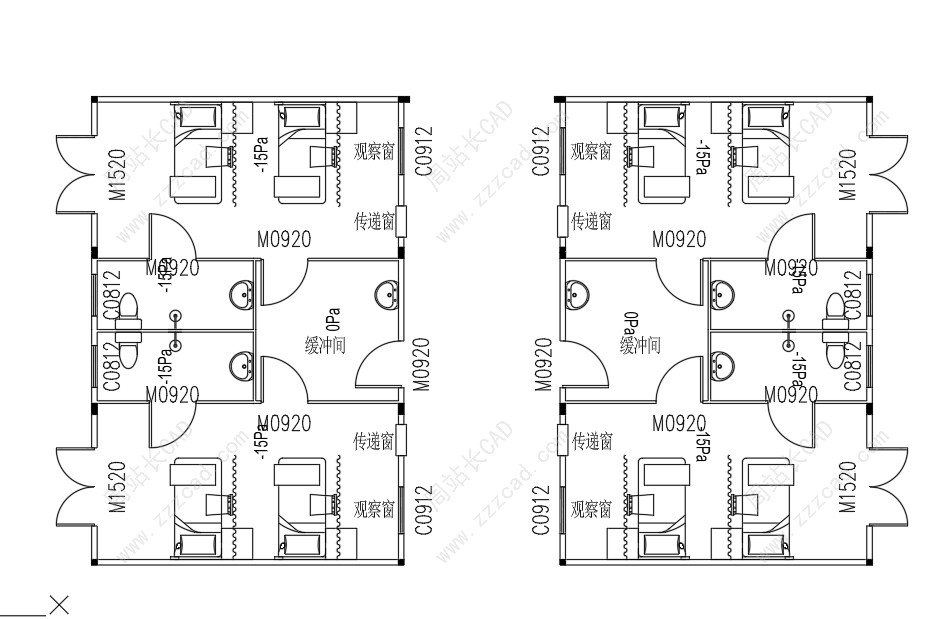

几秒搞定。

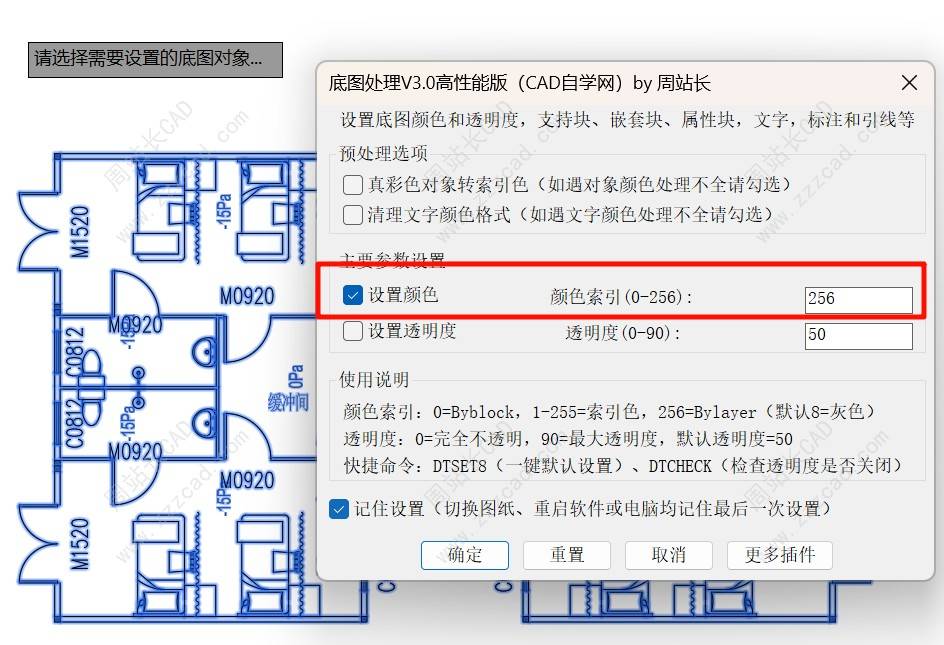

当然你想一键变成随层也可以的，只需要把颜色改成256即可。

3、增加参数记忆功能，可跨图纸，重启软件和电脑都不影响你的设置参数，省了重复输入时间。

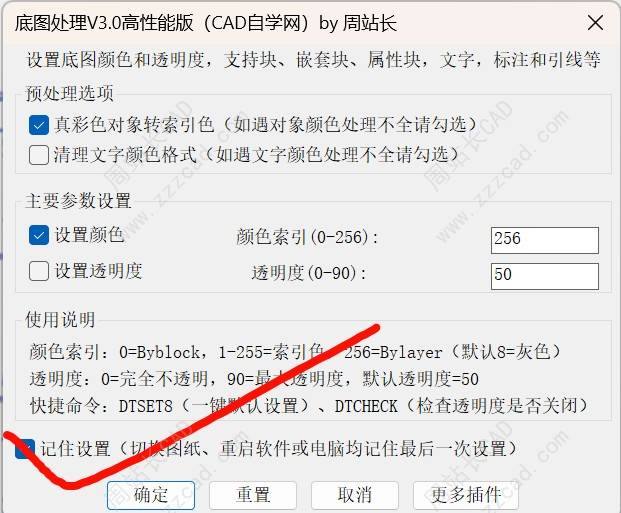

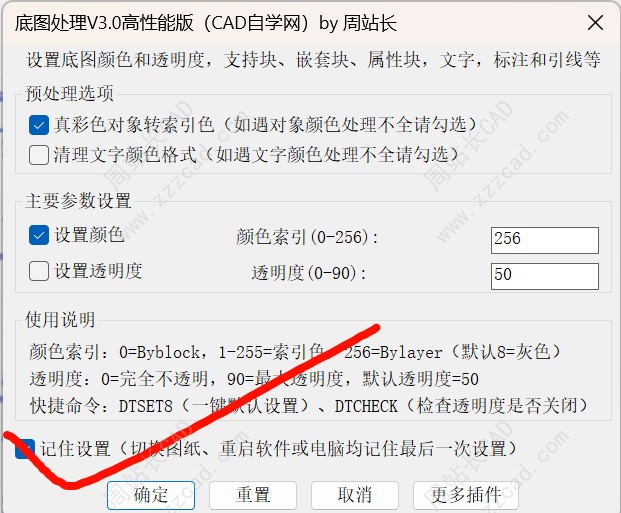

勾上下图就会永久记住你最后一次使用参数啦。

注：重置按钮也可以一键恢复默认哦。

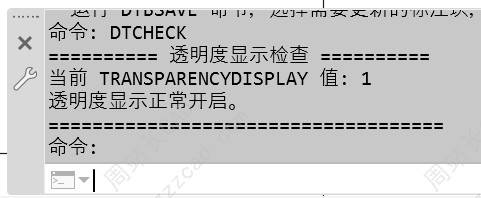

4、内容软件透明度检测功能，如果设置透明度没反应，可能软件参数被改了，输入DTCHECK一键检测并设置。

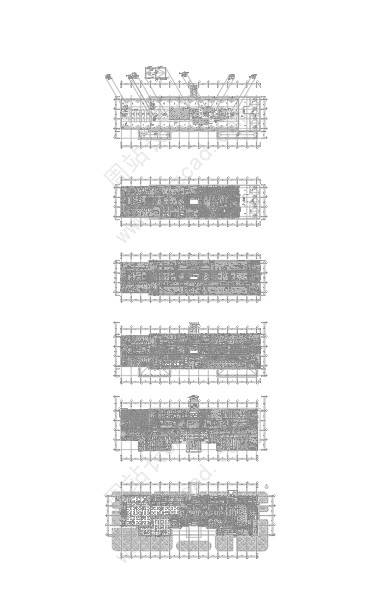

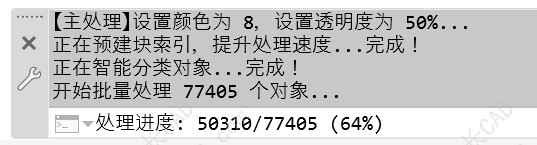

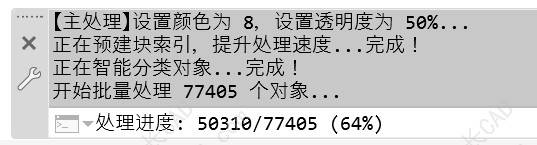

5、大型图纸处理速度大幅优化，智能分类对象，预建块索引，处理进度一目了然。

效果杠杠的。

完，希望对你有帮助，学CAD关注CAD自学网周站长。
