一键绘制CAD大样图

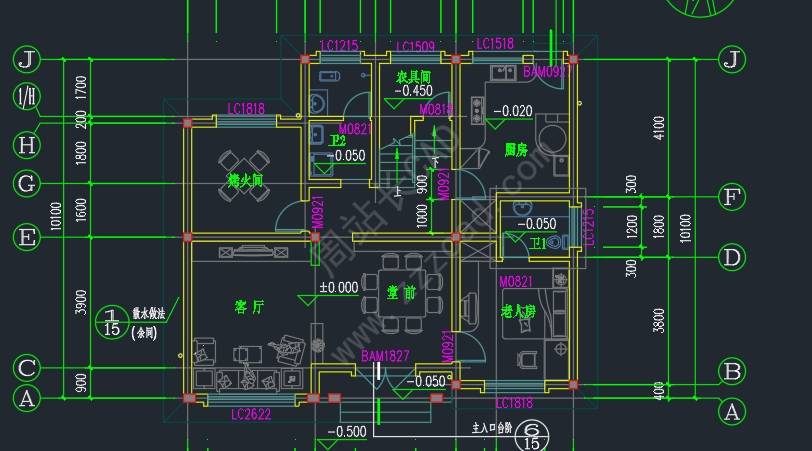

经常有一些粉丝会问,周站长,怎么绘制CAD图中某一处对的局部放大大样图,如下图所示,某一层平面图,绘制了卫生间的放大图。

这里给大家介绍一下利用源泉设计插件,如何绘制,如果还没有安装的,强烈推荐安装,链接:点击下载

安装之后输入快捷键QG回车;

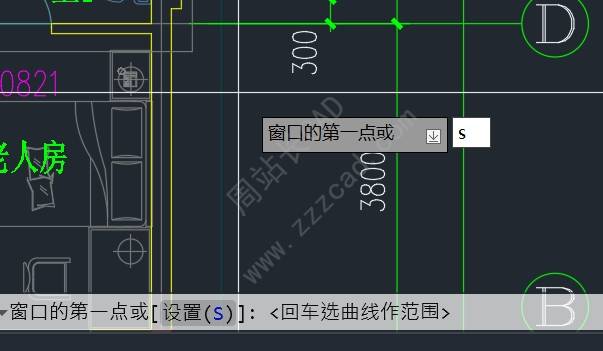

下图提示,我们输入S回车;

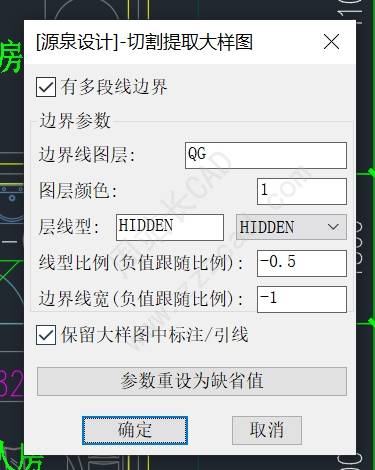

设置大样图裁剪边界线的一些设置;

设置完成之后就是选取裁剪的边界,默认是绘制两点确定,如果你是非矩形,我们可以先绘制好边界,然后这一步之后回车,选取边界;

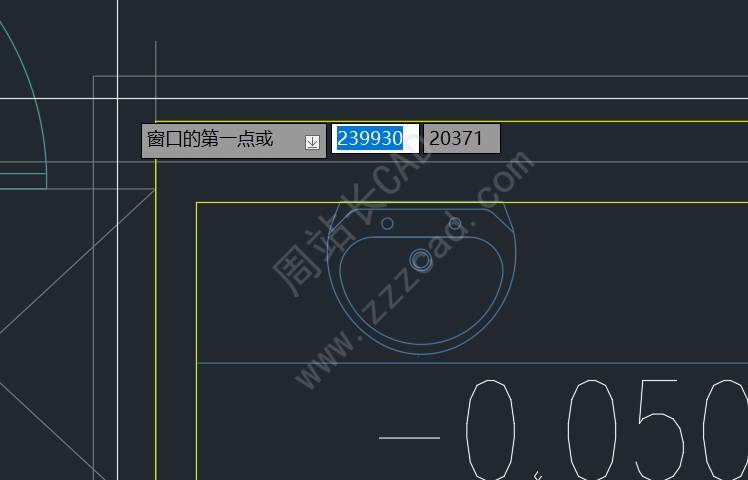

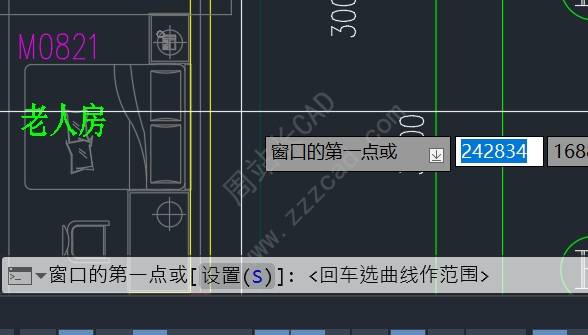

我这里采用两点,首先指定第一点;

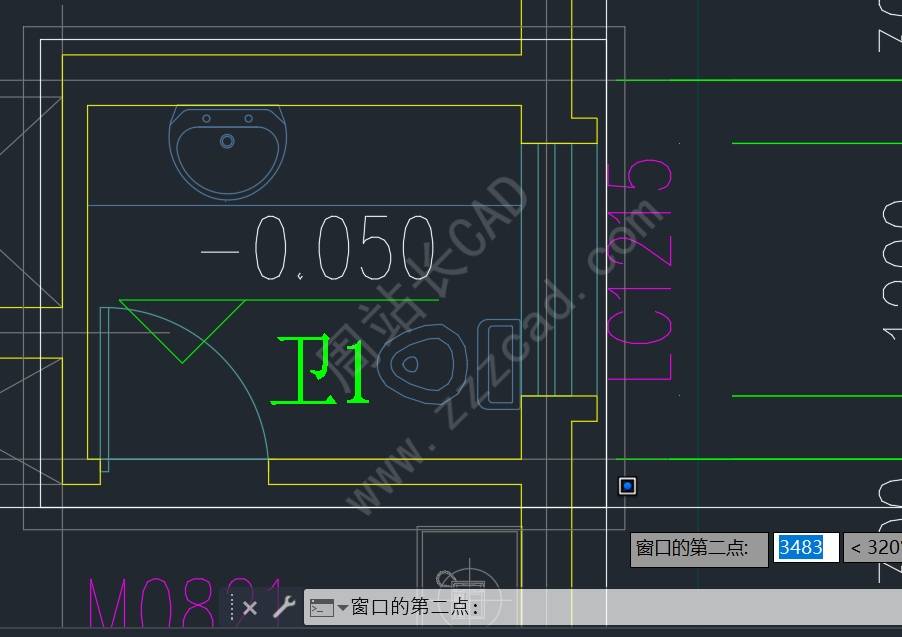

指定第二点;

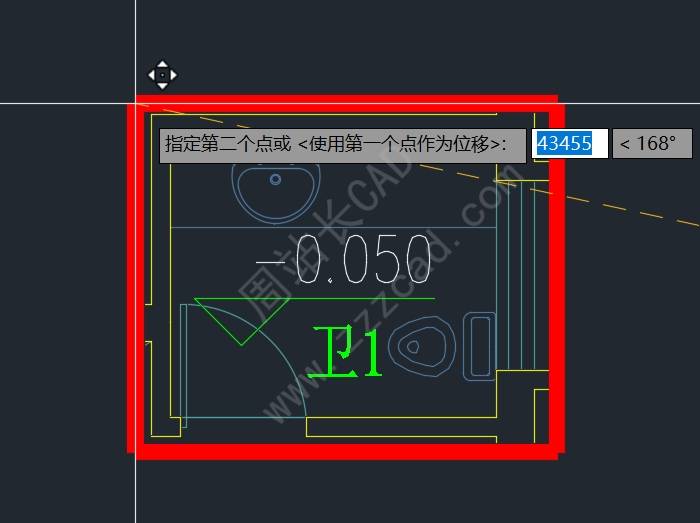

选择绘制的位置;

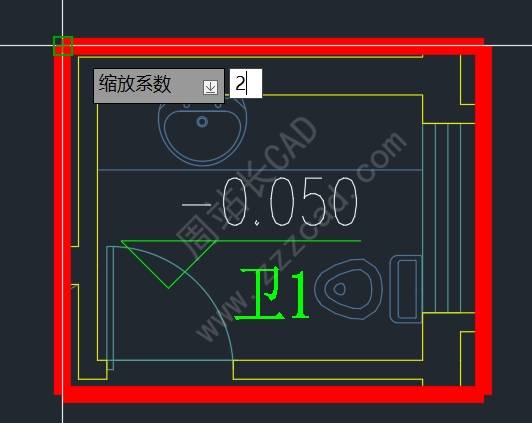

输入缩放系数回车;

最终如图。

注:标注的时候我们也需要将测量对应缩小2。
