源泉设计CAD插件自动编号之矩阵编号

前面我们介绍了源泉设计自动编号的图元编号、格子线编号及统计、形状编号及统计、拉线编号,今天我们来介绍下矩阵编号。

顾名思义矩阵编号适合通过矩形阵列出来的任何对象。

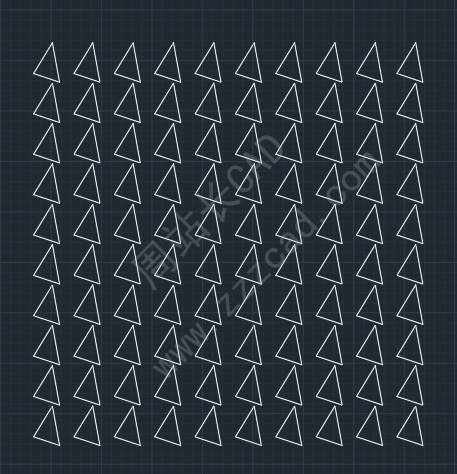

比如下图这个三角形,我们看下如何编号。

以下编号是通过源泉设计,如果没有这个插件的,可以点击链接进行下载,链接:点击下载

输了ABH回车;

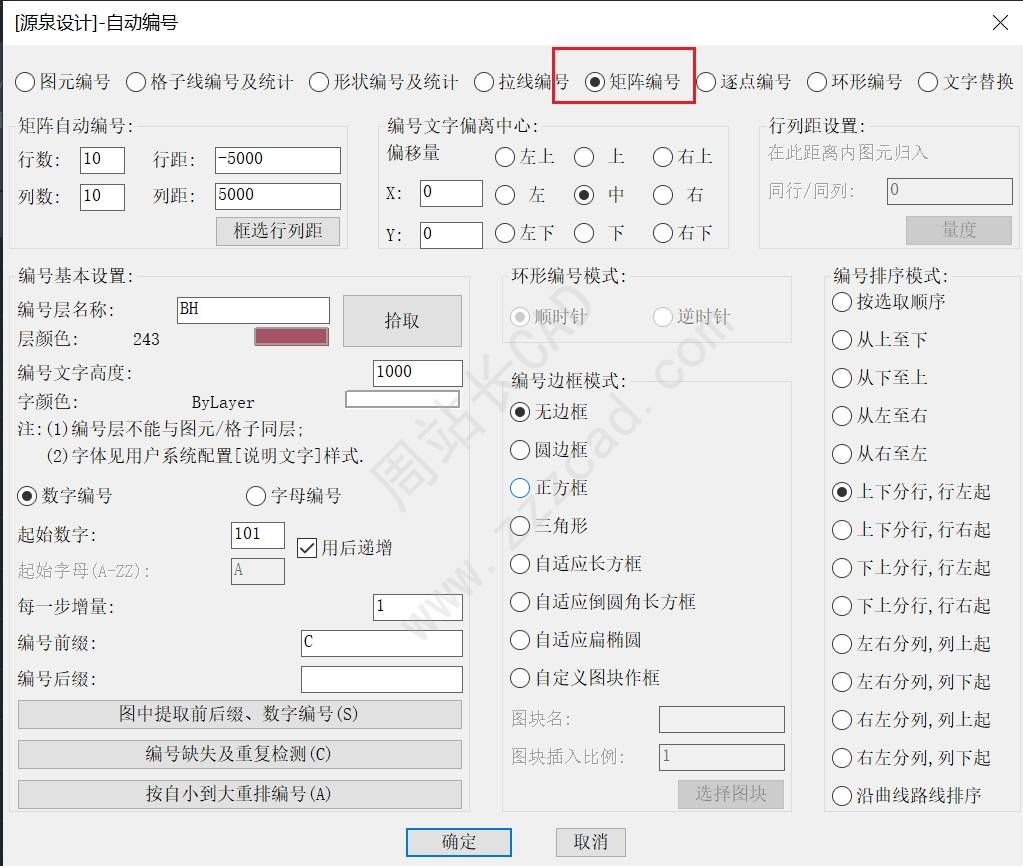

选择矩阵编号;

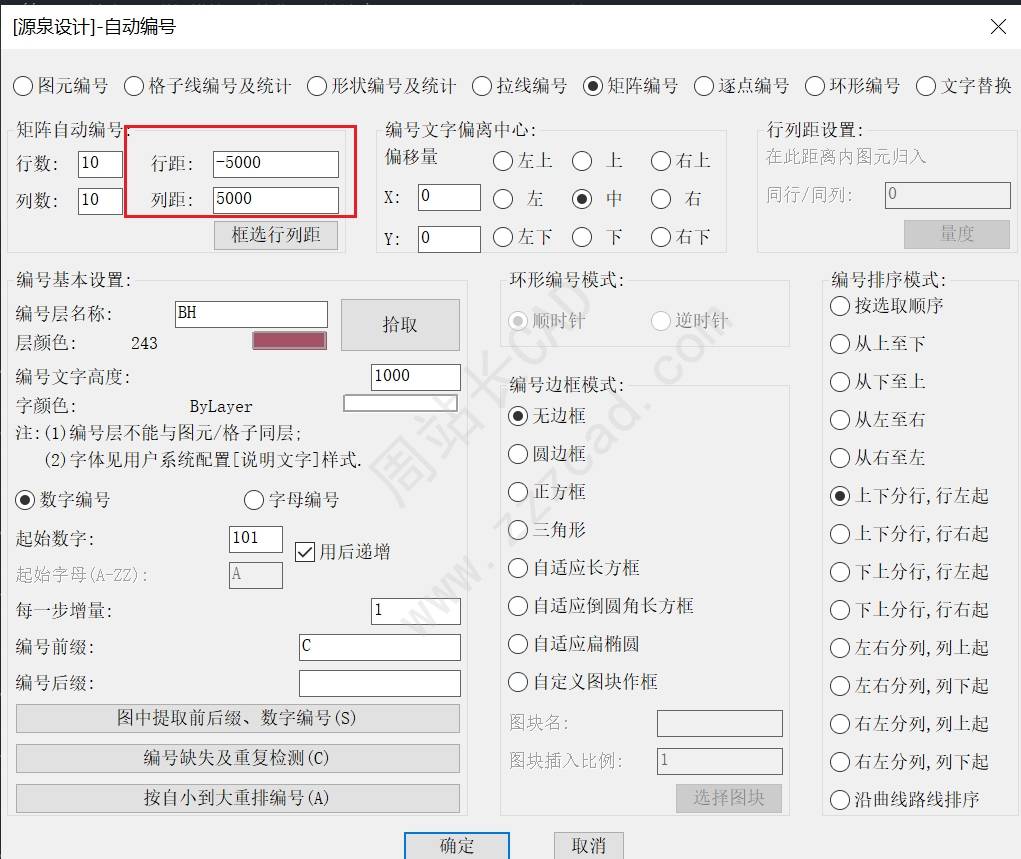

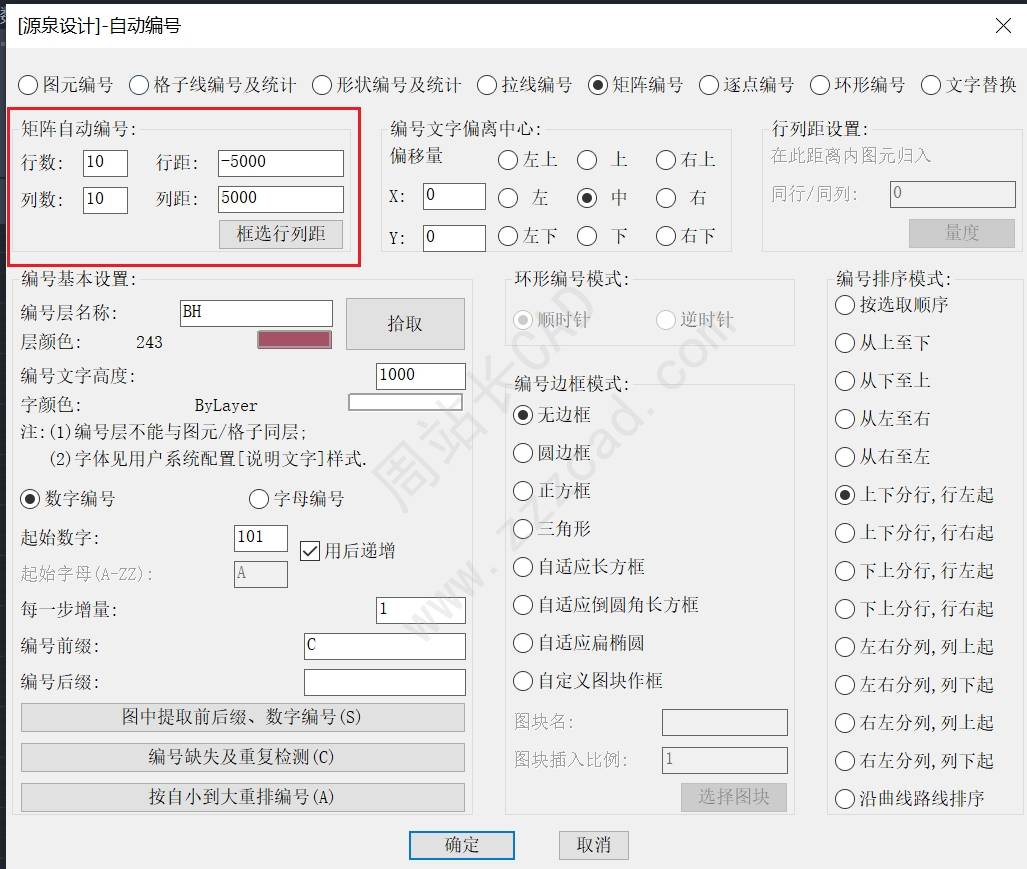

输入行列数,距离我们可以自动拾取;

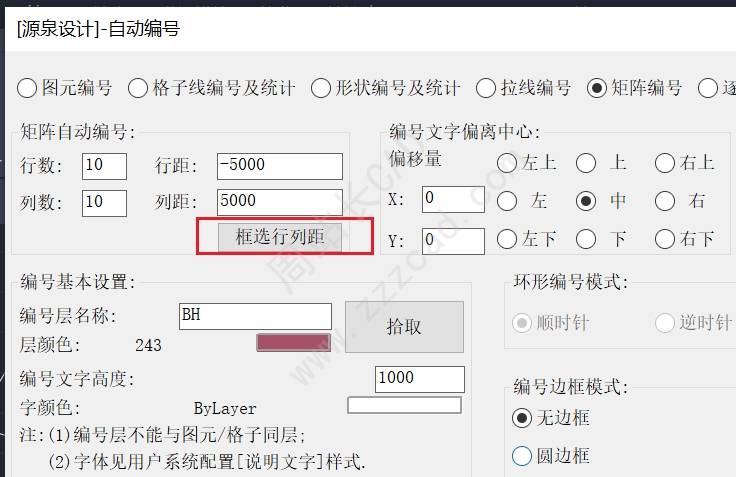

点击框选行列距;

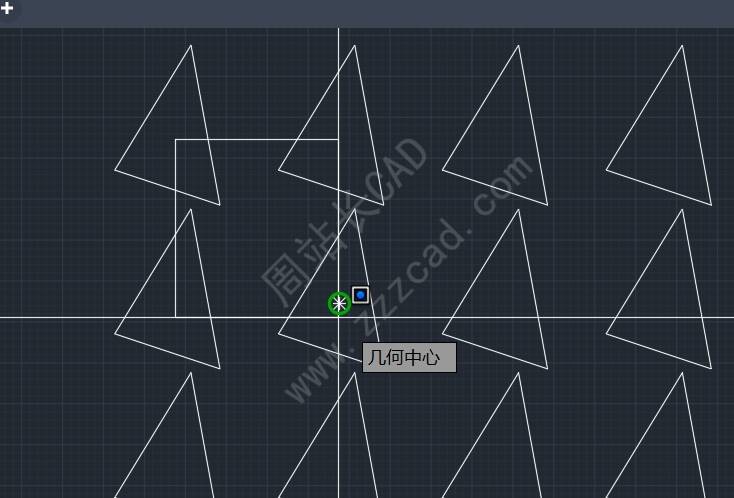

点击对象的第一点,也就是对象的几何中心;

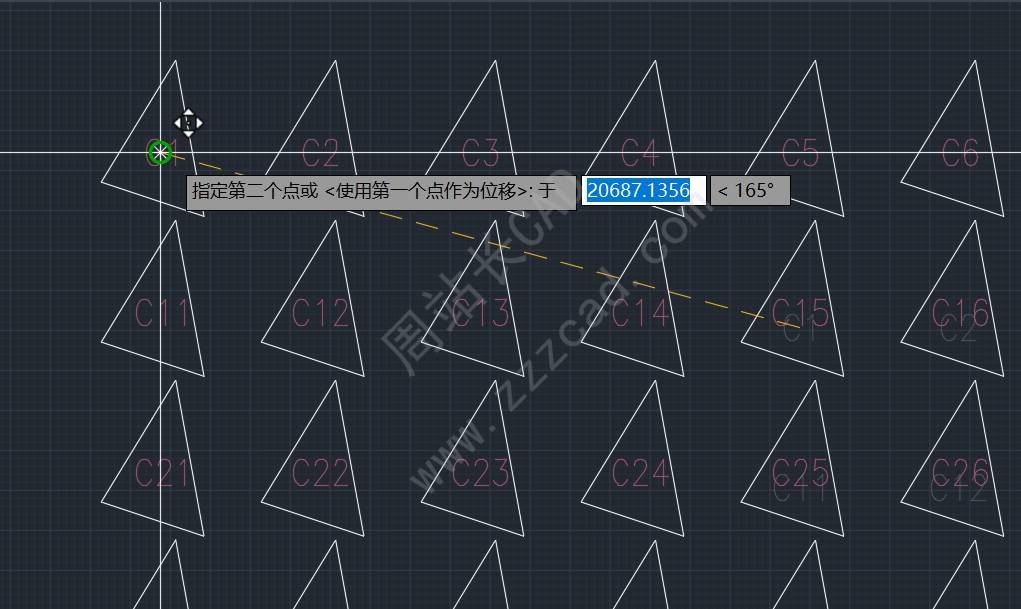

同理点击第二点,他就会自动识别行距、列距;

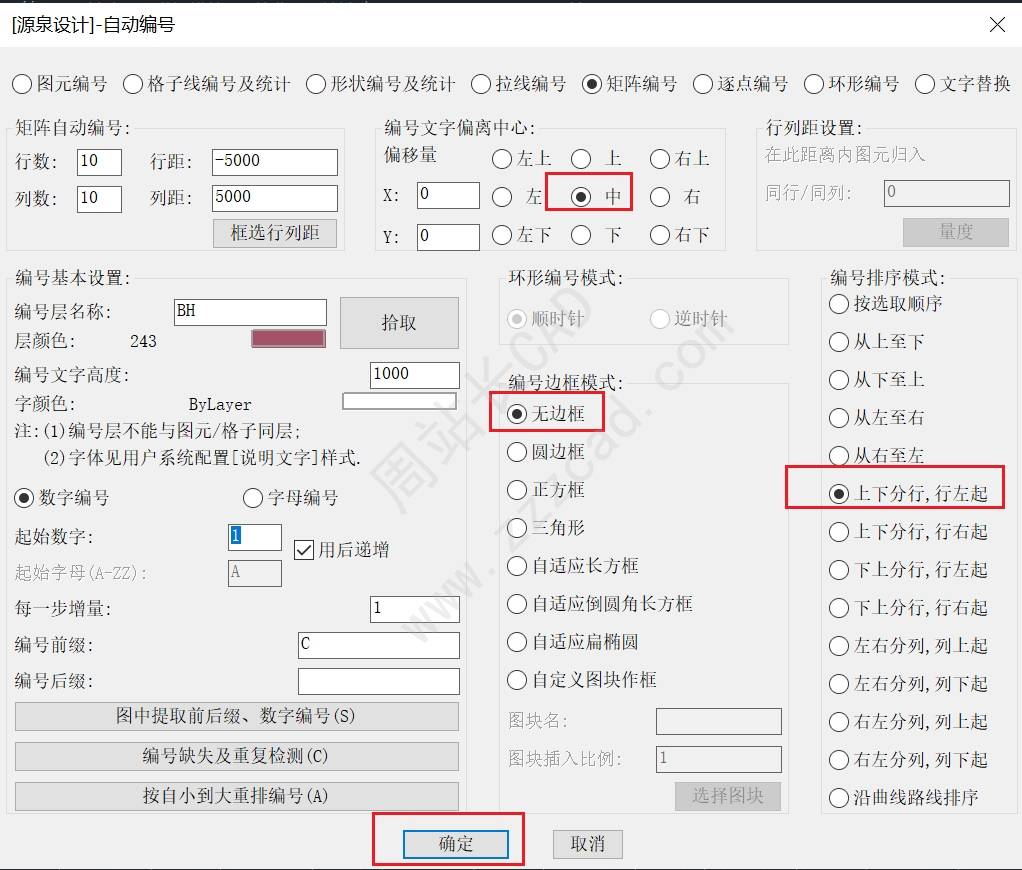

编号基本设置;

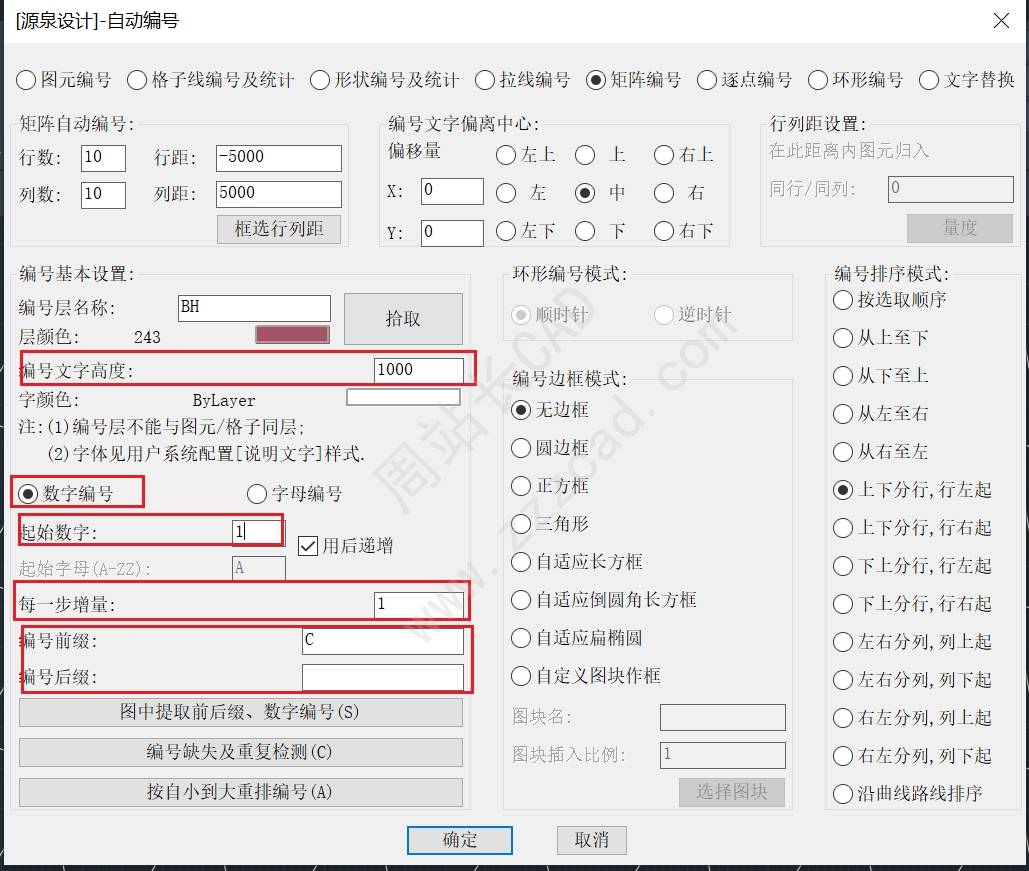

设置编号文字大小、编号类型、起始数字、增量、前后缀。

设置编号文字位置、编号边框模式、编号排序模式,点击确定;

指定编号插入位置,一般插入到几何中心即可;

最终如图。
