CAD图纸在布局，为什么打印是空白的？
最近有朋友问我，为什么他打印出来的pdf预览是空白的？ 正常情况下，只要图纸显示无误，但是打印是空白，那问题就是出现在打印上，针对解决即可。 原因：布局出图，直接预览 很多小伙伴对布局打印，认为只要范围选择布局即可。但是为什么还是空白呢？ 这是因为，布局范围的前提是图纸进行了页面设置，位于图纸打印范围内。如果没有，通常都是显示空白。当然，一般我们也不进行页面设置。怎么办？ 解决方法： 打印范围，…- 3k
- 0
-
怎么将布局里的图转到模型中？

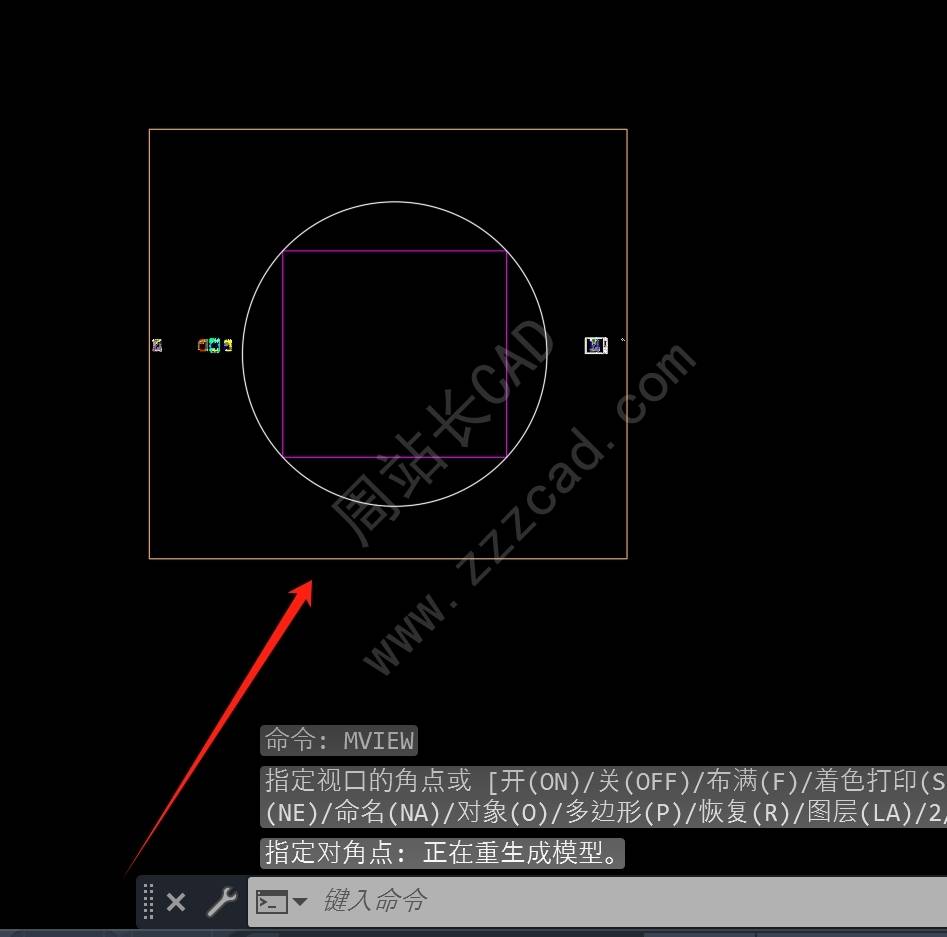

有时候图纸在布局，我们想要将图纸转化到模型空间，更便于画图等等时，那么，这时候，就遇到了一个问题，怎么将图纸，转化到模型空间呢？ 情况1：图纸完全在布局 先创建一个视口，在图纸下方。命令行输入mview，然后在图纸下方拉一个视口，为了便于将布局图纸弄到模型里。 选中要转化到模型中的图纸，命令行输入chaspace，回车，即可将图纸一键穿越到模型中。 情况2：模型中有图纸，但是布局中是图纸的…- 3.7k
- 1
-
CAD布局背景颜色怎么设置？
CAD未经设置的布局背景如下图所示。 但实际，为了便于看图，很多小伙伴们，都会将布局背景颜色设置成黑色。 怎么设置呢？ 命令行输入op，在弹出的窗口中，单击显示选项卡，单击窗口元素下的，颜色。 随之，会弹出颜色设置窗口，选择图纸/布局，选择统一背景，然后，将颜色设置为黑色。单击应用和关闭。 返回选项窗口后，取消勾选“显示可打印区域”，“显示图纸背景”。单击应用和确定。 如此，便设置好布局背景了。 …- 1.4k
- 0
-
CAD视口怎么裁剪？2个方法搞定！
制作大样图时、图纸过大时，在布局中，就会涉及到布局视口裁剪。视口裁剪，有多种操作，那么小伙伴们可以根据自身，选择记忆最便捷的、操作最顺手的，来选择方法。 技多不压身，裁剪视口有以下几种方法。 方法1：clip命令 在视口中，绘制需要切割的形状。 命令行输入clip，根据命令行提示，选择被裁剪视口。 然后选择绘制的图形，立刻便可裁剪视口到绘制的形状。 方法2：vpclip命令 命令行输入vpclip…- 2.4k
- 0
-
CAD布局视口双击进去不小心，视口最大化了，怎么退出最大化？
退出视口最大化的3个方法！建议收藏！ 方法1：ctrl+z 这个方法适用于任何误操作命令。但是前提是，也会撤销这中间的图纸修改操作。 如果，不小心将视口最大化了。并且对图纸没有进行过修改等，不需要进行保存，那么ctrl+z一路撤销操作，便可退回原始界面。 方法2：最小化命令vpmin 命令行输入vpmin，然后回车，即可退出最大化视口。 方法3：状态栏 在最大化时，单击状态栏上的最大化视口面板…- 11.1k
- 0
-
CAD视口，怎么锁定？

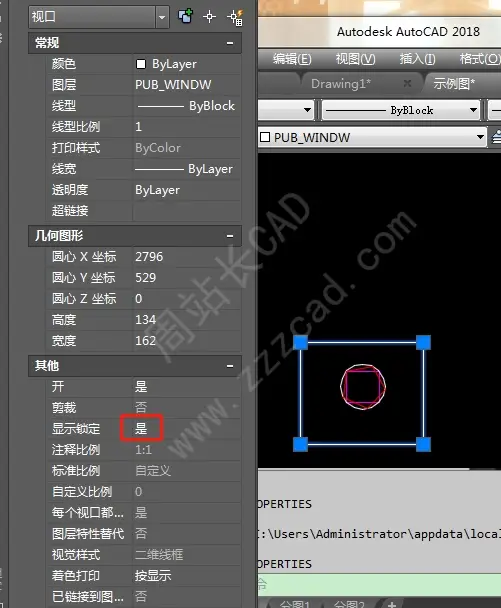

在布局中创建视口后，为了不让视口中的图纸被误点而移动，所以，我们经常会对视口进行锁定。 那么，锁定视口也有多种操作，此处介绍2种方法！ 特性 选中视口，使用快捷键ctrl+1调出特性窗口，在其他选项卡下，单击显示锁定，选择是。即可锁定视口。 命令法 命令行输入mview，根据命令行提示，输入l，输入on，然后，选择要锁定的视口，空格，便可锁定视口。 小结 当视口比例设置好后，一定要对视口进行锁定。…- 4.6k
- 0
-
CAD布局的页面设置，在哪里设置？这个页面设置服务于什么？

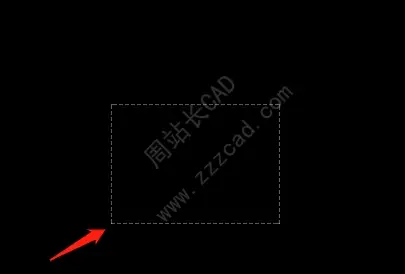

页面设置，我们最常听到这个词，应该是在WORD中，其实意思差不多。就是进行下这个布局打印的页面显示的范围。 设置的就是我们在布局中，经常看到的那个虚线框。 页面设置，是服务于打印的。页面设置，就是在设置打印设置。如果提前设置后，打印时，如果打印此布局，就可以不用再依次选择打印中的一些内容了。 在布局选项卡处，单击鼠标右键，单击页面设置管理器。即可调出指定布局的页面设置。 单击修改。 然后，在弹出设…- 407
- 0
-
