三层15.24×11.04带车库160平别墅cad图纸下载

  • 价格: --
    折扣价: --
    会员价: --
  • 商品类型
    --
  • 赠送积分
  • 库存
    --
  • 已售
    --
  • 购买数量
购买

购买结果

商品属性
  • 所属行业:建筑
  • 图纸格式:dwg
  • 图纸版本:AutoCAD2004
  • 所含图纸:建筑、结构、电气、给排水
商品简介

图纸介绍:本图纸为别墅CAD施工图,含建筑、结构、给排水、电气,图纸为160平农居房,用地面积为159.3平,总建筑面积为379.92平,层数为3层,檐口高度为10.1米。

占地面积:15.24m*11.04m,160平方米左右;

建筑层高:三层;

建筑高度:10.1米(含屋顶);

设计功能:

三层户型:一层含车库,三层含露台;

图纸目录:

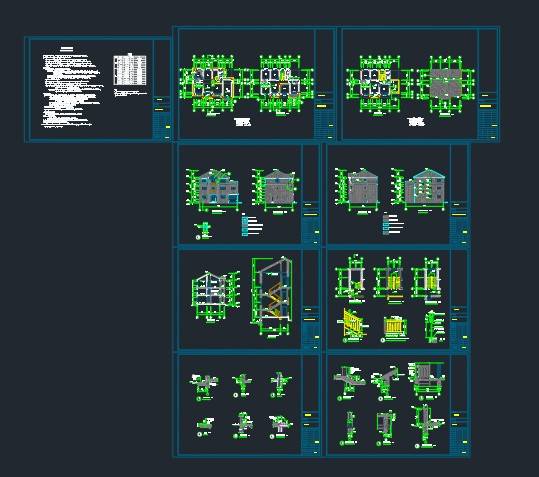

建 筑 图:建筑设计总说明,一层、二层平面图,三层、屋面层平面图,1~6轴立面图、F~A轴立面图,A~F轴立面图、6~1轴立面图,1-1剖面图、A-A剖面图,楼梯详图,节点详图

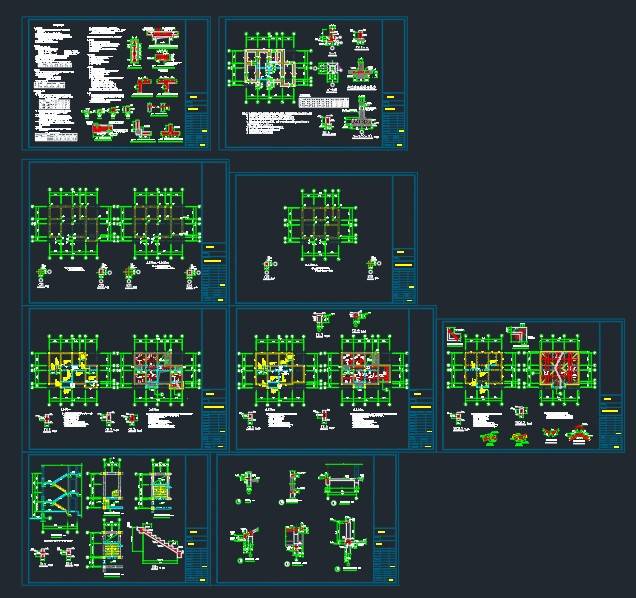

结 构 图:结构设计总说明,基础平面布置图,基础顶~6.570m柱配筋图,6.570m~相应屋面柱配筋图,3.570m层结构梁、板配筋图,6.570m层结构梁、板配筋图,屋面层结构梁、板配筋图,楼梯详图,节点详图

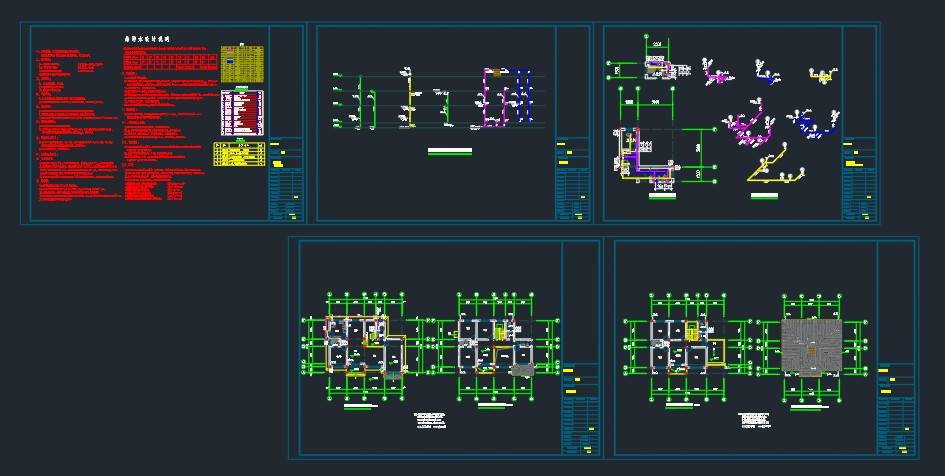

给排水图:给排水设计说明,雨、污、废、给水系统原理图,卫生间大样平面图和系统图,一二层给排水平面图,三层屋面层给排水平面图

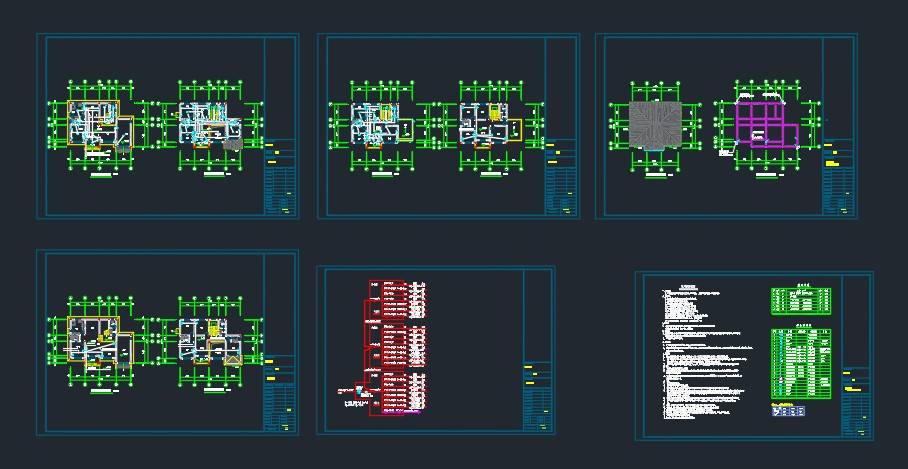

电 气 图:图纸目录,设计说明,图例及设备材料表,配电系统图,一层二层三层电气平面图,一层二层三层弱电平面图,屋顶防雷平面图,基础接地平面图
