CAD怎么快速批量删除重复的图元

昨天有位粉丝问我,周站长我在给桩位编号的时候,经常会有一些重复的编号,怎么能把这些重复的图元快速删除?

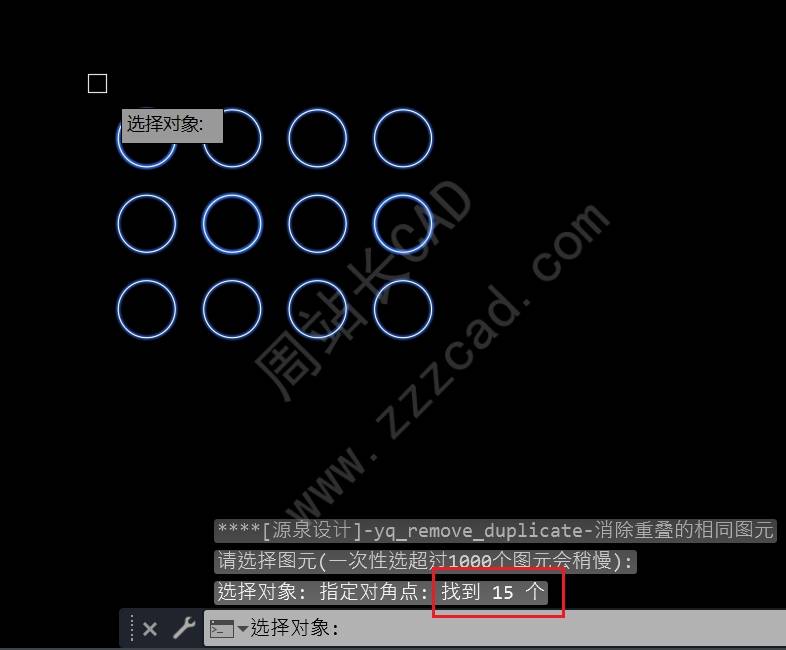

比如下图明明就12个圆,但选择是就会提示15个,明显存在重复的对象,怎么快速删除?

这里推荐大家使用源泉设计的消除重叠的相同图元,如果没有插件的,可以下载安装一下,链接:点击下载

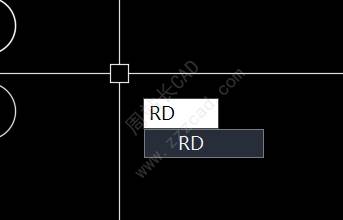

安装之后输入快捷键RD回车;

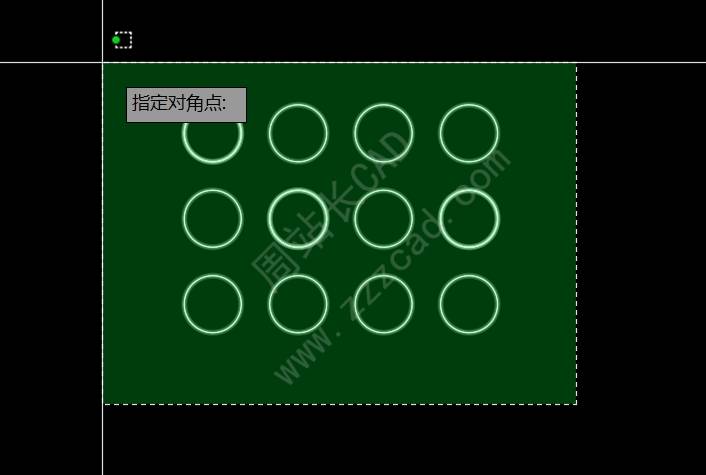

框选所有对象;

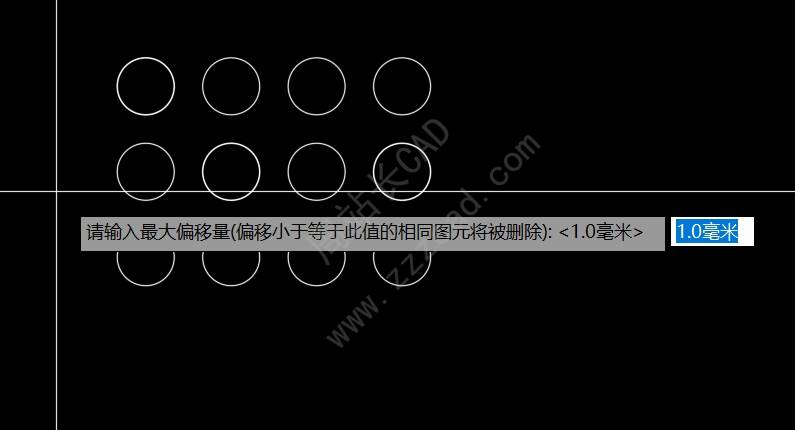

回车之后提示输入最大偏移量,也就是两个图元在这个误差范围内的都算一个图元,一般默认1个毫米即可;

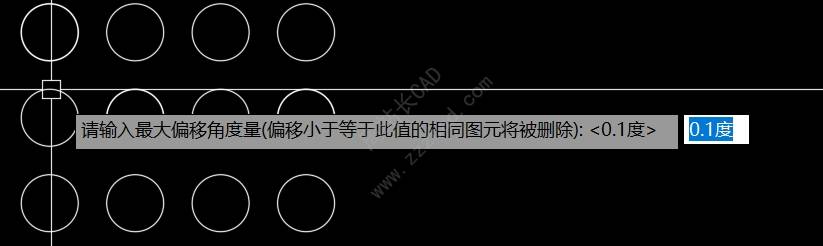

输入最大偏移角度,一般默认0.1度即可;

然后状态栏可以看到,15个有3个重复,他会自动删除。

这样就可以方便的一次性删除重复图元。

完,感谢阅读,希望对你有帮助。
